《用户手册》 SIPLACE X- 系列 5 贴片机上的作业 使用软件版本 708.1 或更新 05/2015 版 5.7 带警报器的指示灯 283 5.7.1.2 三色指示灯 （选装） 图 5.7 - 2 操作状态指示灯 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机） L1 红色指示灯 L2 黄色指示灯 L3 绿色指示灯 (L2) (L1) (L3)
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.7 带警报器的指示灯 使用软件版本 708.1 或更新 05/2015 版
282
5.7 带警报器的指示灯
5.7.1 总览
这些指示灯用于显示贴片机的工作状态和故障情况。在警报产生时，警报器会响起。可在
SIPLACE 贴片机上安装双色或三色指示灯。相应的指示灯系统 （双色或三色）已通过自动配置
设置。请参见工作站软件的 《安装指南》，物件号：00196771-xx 。
5.7.1.1 双色指示灯 （标准）

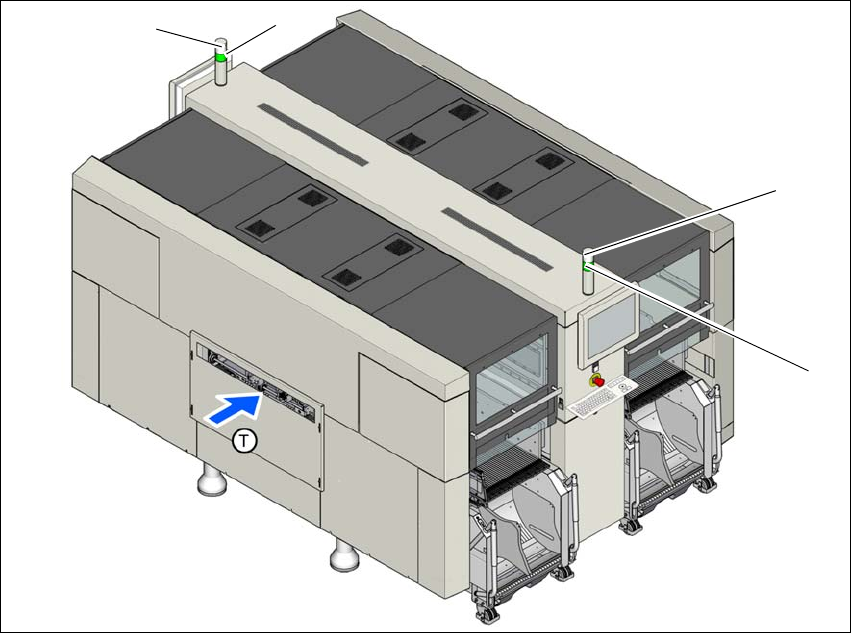

图 5.7 - 1 操作状态指示灯 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
L1 白色指示灯，右侧
L2 绿色指示灯，右侧
L3 白色指示灯，左侧
L4 绿色指示灯，左侧
T PCB 传送方向
(L2)
(L1)
(L3)
(L4)
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.7 带警报器的指示灯
283
5.7.1.2 三色指示灯 （选装）

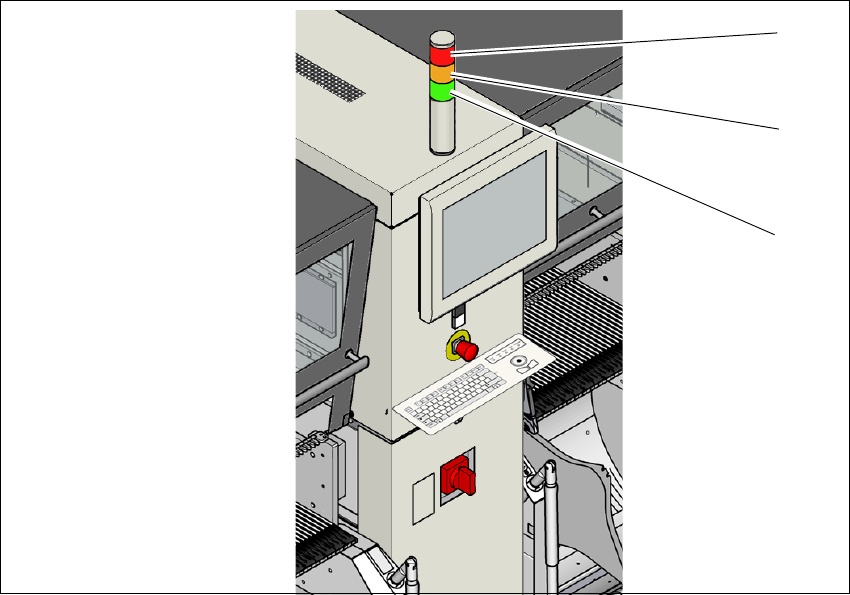

图 5.7 - 2 操作状态指示灯 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
L1 红色指示灯
L2 黄色指示灯
L3 绿色指示灯
(L2)
(L1)
(L3)
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.7 带警报器的指示灯 使用软件版本 708.1 或更新 05/2015 版
284
5.7.2 状态显示及其含义
5
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
自动模式已启用，但贴片机尚
未生产。
两侧 白色：关
绿色：700-700
喇叭：关
红色：关
黄色：关
绿色：闪烁
喇叭：关
贴片机正在生产。 两侧 白色：关
绿色：开
喇叭：关
红色：关
黄色：关
绿色：开
喇叭：关
贴片机输入端正等待印制板。 两侧 未配置 红色：关
黄色：关
绿色：500 - 500
喇叭：关
贴片机正在执行回参考点的操
作。
两侧 未配置 红色：关
黄色：关
绿色：闪烁
喇叭：关
已通过 Stop （停止）按钮停止
贴片机。必须按下 Start （启
动）按钮继续进行生产。
两侧 未配置 红色：关
黄色：关
绿色：闪烁
喇叭：关
无法在输入传送导轨中读取印
制板的条形码。操作员必须手
动插入印制板。
相应一侧 未配置 红色：关
黄色：闪烁
绿色：关
喇叭：关
贴片机正准备生产 （检查吸嘴
状态，供料器模块识别）。
两侧 白色：关
绿色：开
喇叭：关
红色：关
黄色：关
绿色：开
喇叭：关
基准点需要由操作员进行调
整。
两侧 白色：关
绿色：100 - 100
喇叭：关
红色：关
黄色：开
绿色：关
贴片机正等待配方，或已收到
配方，正等待贴片机准备就
绪。
两侧 白色：关
绿色：100 - 100
喇叭：关
红色：关
黄色：关
绿色：闪烁
喇叭：关
将使用备用拾取位置。 相应一侧 白色：100 -100
绿色：关
喇叭：关
红色：关
黄色：开
绿色：开
喇叭：关
