《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
53
2.2.1 贴片机上的警告标签

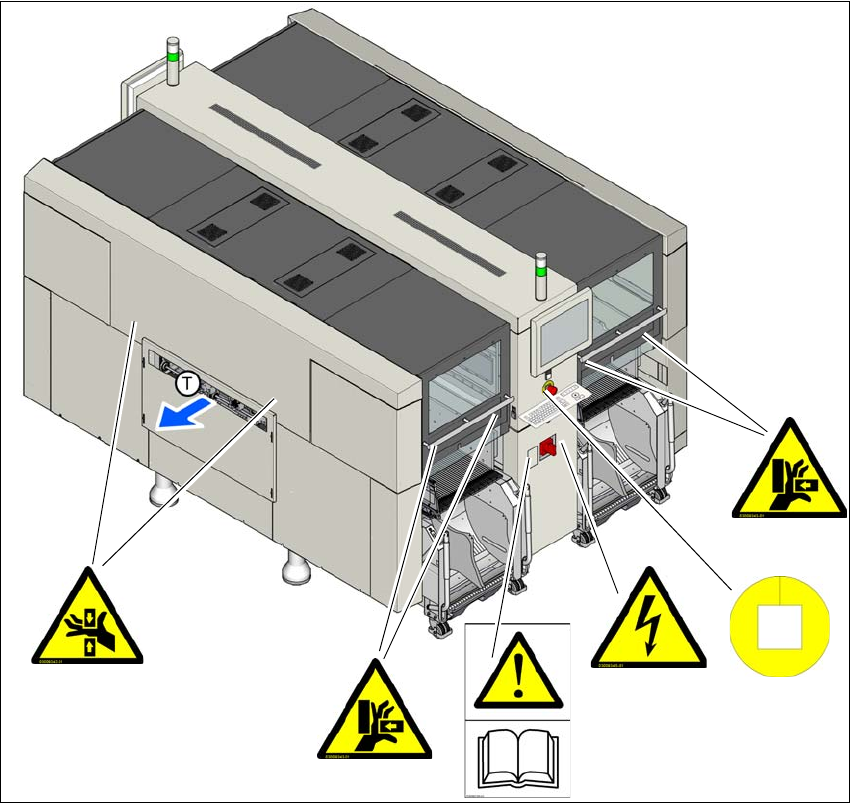

图 2.2 - 1 贴片机上的警告标签 - 第 1 部分 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
W201，物件号：03009338-01
W203，物件号：03009342-01
W204，物件号：03009343-01
W210，物件号：03009350-01
W206，物件号：03009345-01
(T) PCB 的传送方向
W 203
W 210
W 204
W 201
W 204
W 206
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 708.1 或更新 05/2015 版
54

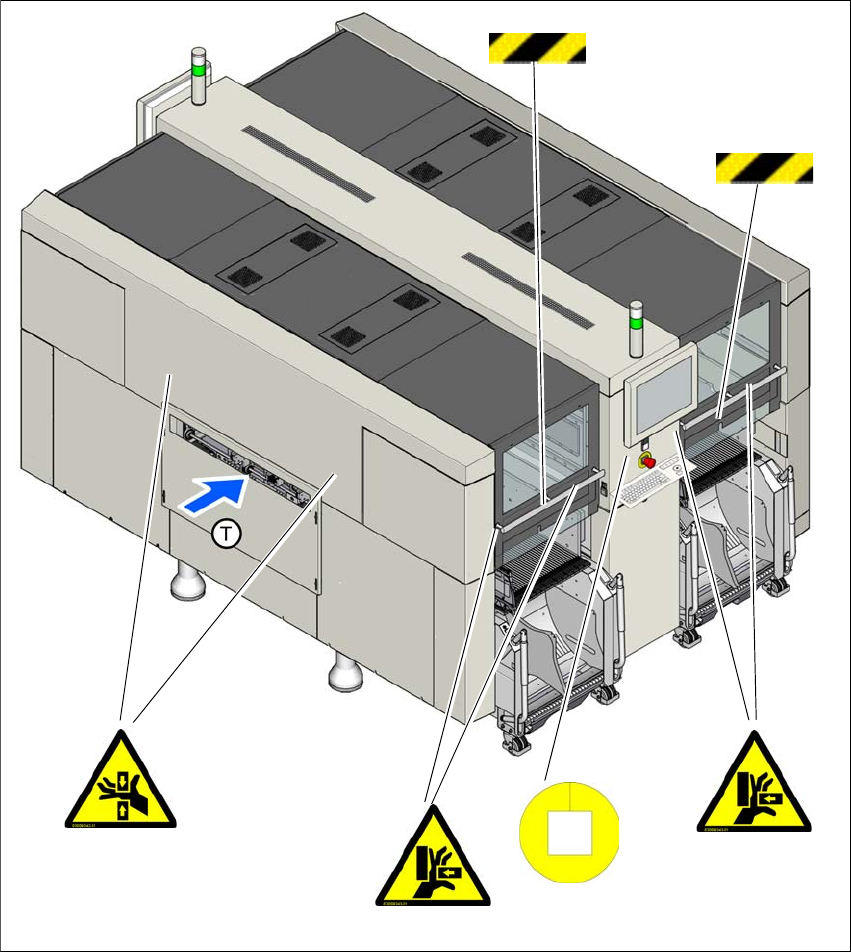

图 2.2 - 2 贴片机上的警告标签 - 第 2 部分 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片）
W203，物件号：03009342-01
W204，物件号：03009343-01
W210，物件号：03009350-01
(1) 警告条，在四个保护罩的下方。
(T) PCB 的传送方向
W 210
W 204
W 203
W 204
1
1
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.2 警告标签
55
2
2.2.1.1 警告标签 W201
2
W201 图 2.2 - 1，第 53 页，物件号：03009338-01 （每台贴片机上的数量：1）
2.2.1.2 警告标签 W203
2
W203 图 2.2 - 1，第 53 页以及 2.2 - 2，第 54 页，物件号：03009342-01 （每台贴片机上的数
量：4）
警告
损坏警告标签！
研磨性清洁剂或溶剂可以损坏或毁坏警告标签。
不要使用研磨性清洁剂或溶剂清洗警告标签。
更换所有已损坏或难以辨认的警告标签。
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
贴片机的安全操作
贴片机的安全操作完全取决于操作员是否熟悉 《用户手册》和安
全须知，以及是否将它们付诸实践。
2
2
2
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
贴片机运行时，不要将手伸到贴片机内部。
