《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
181
3.9.2.6 16 mm SPLACE 智能供料器
3
图 3.9 - 8 16 mm X SIPLACE 智能供料器
3
16 mm X SIPLACE 智能供料器 物件号：00141372-xx
带接合传感器的 16 mm X SIPLACE 智能供料器 物件号：00141392-xx
宽度 22.6 mm
占据的供料器模块位置 3
传送导轨增量 从 4 mm 到 20 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.9 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 708.1 或更新 05/2015 版
182
3.9.2.7 24 mm X 料带供料器模块
3

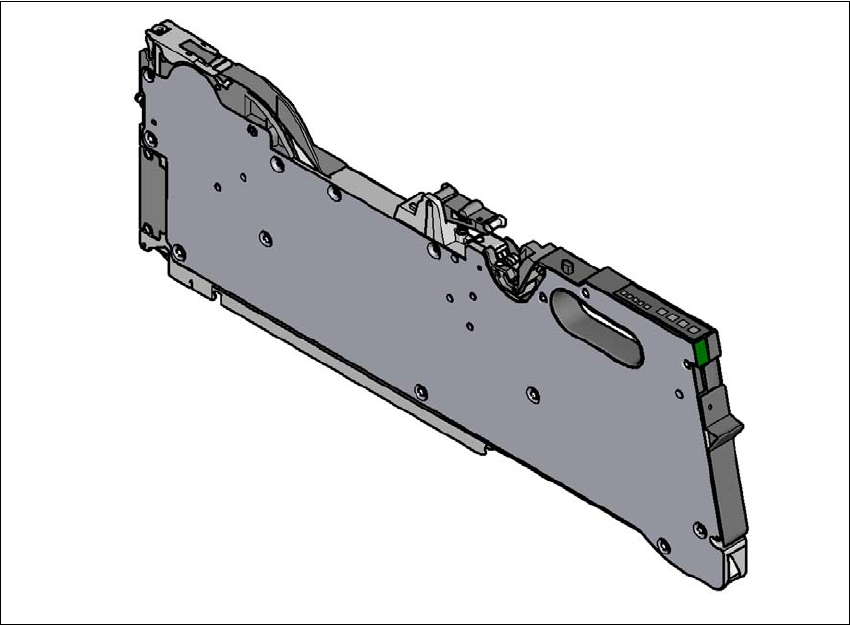

图 3.9 - 9 24 mm X 料带供料器模块
3
3
3
24 mm X 料带供料器模块 物件号：00141273-xx
带接合传感器的 24 mm X 料带供料器模块 物件号：00141293-xx
宽度 34.4 mm
占据的供料器模块位置 3
传送导轨增量 从 4 mm 到 32 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.9 SIPLACE X- 系列贴片机的 X 供料器模块
183
3.9.2.8 32 mm X 料带供料器模块
3

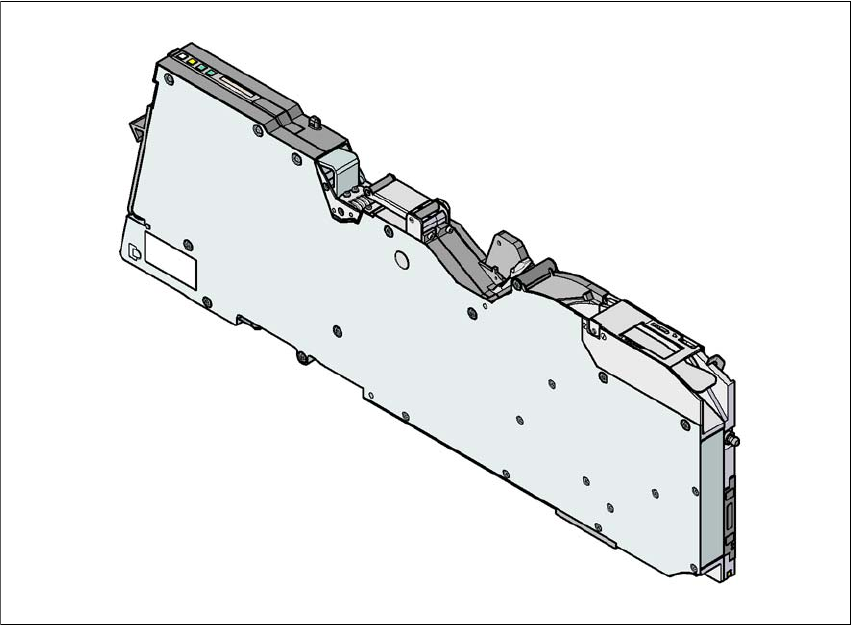

图 3.9 - 10 32 mm X 料带供料器模块
3
3
32 mm X 料带供料器模块 物件号：00141274-xx
带接合传感器的 32 mm X 料带供料器模块 物件号：00141294-xx
宽度 46.2 mm
占据的供料器模块位置 4
传送导轨增量 从 4 mm 到 40 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
