《用户手册》 SIPLACE X- 系列 5 贴片机上的作业 使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块 301 5.10.4.3 将料带插入 X 供料器模块 5 图 5.10 - 4 插入元件料带 (1) 料带导槽入口 (2) 操作员面板 (3) 料带导槽出口 (4) 拾取窗口 (5) 抬升拾取窗口的控制杆 5 拿住元件料带，让传送孔位于行程方向的左 手端。 将元件料带推入料带导槽的入口 （…
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.10 设置供料器模块 使用软件版本 708.1 或更新 05/2015 版
300
同时请检查供料器模块的 “ 后 ”对中销（图 5.10 - 3 中的物件 3，第299 页）。它必须轻松地滑入
到对中杆上的凹室 （物件 5）中，否则供料器模块就一定没有垂直地放置在转换料台上，或
者没有被正确地安放在导轨曲线上 （图 5.10 - 3
中的物件 8，第 299 页）。
当供料器模块位于停止位置时，锁定闩（图 5.10 - 3 中的物件 7，第 299 页）将锁在供料器模
块的锁定滚轮上 （图 3.9 - 1
中的物件 1，第 174 页）。如果您忘记了啮合移除握柄 （图
5.10 - 2 中的物件 1，第 298 页），供料器模块操作员面板上的状态显示屏将在几秒钟后亮起
红灯。LCD 显示屏将显示错误信息 “Handle （握柄） --->>” （见图 5.11 - 1
，第 306 页）。
啮合移除握柄（图 5.10 - 2 中的物件 1，第 298 页）。供料器模块的状态显示灯变为绿色，表
示供料器模块处于待机状态。轨道编号和传送导轨增量将再次显示在 LCD 显示屏上。
5.10.4 将元件料带放置在 X 供料器模块上
5.10.4.1 检查 X 料带供料器模块
当您将元件料带安放在供料器模块中时，首先请检查拾取窗口 （图 5.10 - 5 中的物件 2，第
302
页）周围是否有散落元件。
清除发现的所有元件，因为它们可能会引起故障。
5.10.4.2 准备将插入的元件料带
检查元件料带起始端是否有被直线剪切的边缘。
如果传送孔被扯破或弯曲，请将料带的这部分剪除。
也需要确认盖箔上没有任何胶带条。
如果未暴露任何元件，请将盖箔从元件料带拉出约 30 cm 。
5
元件袋已暴露的元件料带缩短约 3 cm 。
清理已打开元件料袋中的元件。
沿料带底部将盖箔包在料带前端。
请注意
避免损失元件
如果盖泊不够，则请使用 SMD 料带穿过器。
为 8 mm 的料带使用：物件号：00355265-xx
为 12 mm 的料带使用：物件号：00356342-xx
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块
301
5.10.4.3 将料带插入 X 供料器模块
5

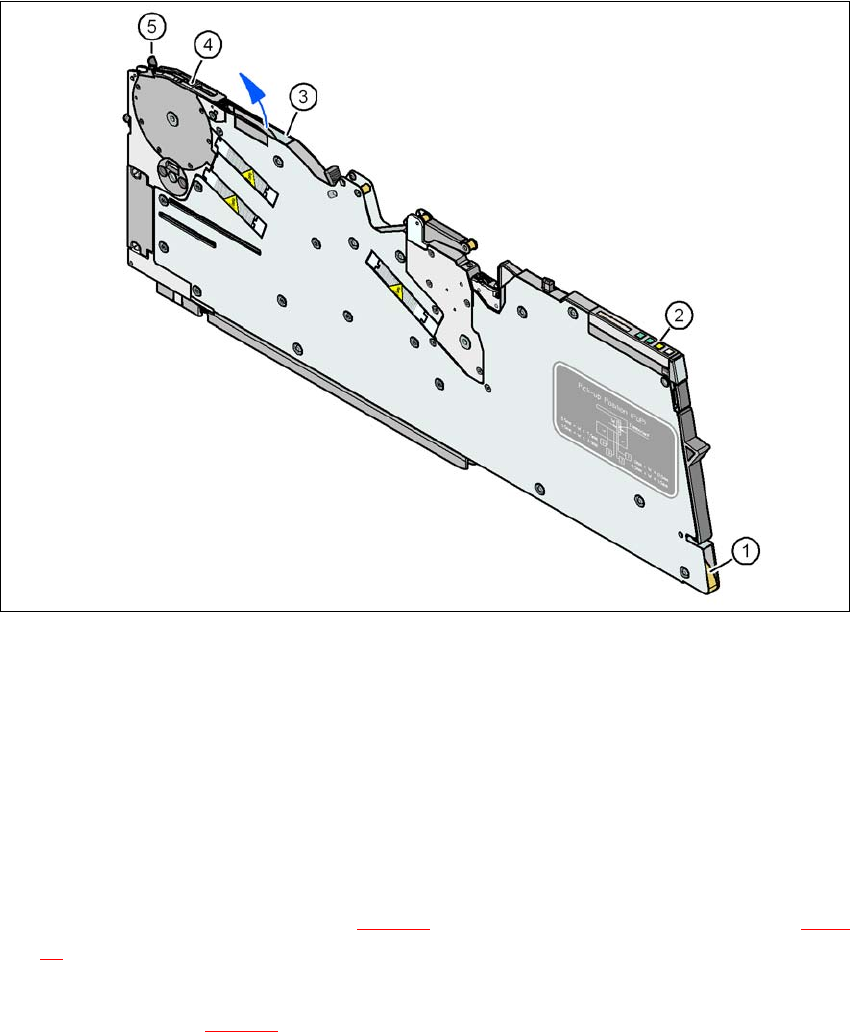

图 5.10 - 4 插入元件料带
(1) 料带导槽入口
(2) 操作员面板
(3) 料带导槽出口
(4) 拾取窗口
(5) 抬升拾取窗口的控制杆
5
拿住元件料带，让传送孔位于行程方向的左手端。
将元件料带推入料带导槽的入口（图 5.10 - 4 物件 1），并继续推送到其从出口开口（图 5.10
- 4 中的物件 3）中出现为止。
向上拉出元件料带，并将盖箔折回到料带顶部。
引导拾取窗口 （图 5.10 - 5 中的物件 2）下方的料带前端，直到元件料带碰到了链轮。
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.10 设置供料器模块 使用软件版本 708.1 或更新 05/2015 版
302
5
图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.10.4.4 节，第 304 页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
在操作员面板上，按 FORWARD （前进）按钮 （图 5.10 - 6 中的物件 1）直到盖箔的弯头位
于元件拾取区域内 （图 5.10 - 5
中的物件 4）。
5
图 5.10 - 6 8 mm 供料器模块操作员面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
向前推动控制杆（图 5.10 - 5 中的物件 5，第 302 页）从而抬升拾取窗口（图 5.10 - 5 中的物件
2，第 302
页）进入第一个闩锁位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
