6 工作站扩展部件 《用户手册》 SIPLACE X- 系列 6.15 智能顶针支撑 使用软件版本 708.1 或更新 05/2015 版 398 6 图 6.15 - 3 智能顶针支撑 - Q10 型顶针盘 6 图 6.15 - 4 智能顶针支撑 - W5 型顶针 盘
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.15 智能顶针支撑
397
6
图 6.15 - 2 智能顶针支夹持单元
此夹持单元被安装在悬臂上。此夹持单元的作用是从预订的顶针盘里拾取顶针，然后将它们放置
在升降台上。可以使用 “SIPLACE Pro 印制板编辑器 ” 为每条印制板的侧边定义贴片机中支撑顶
针的位置。
在不同的贴片机配置中可以选用两种不同的顶针盘，用于自动更换最多 10 个支撑顶针。 将顶
针盘固定在顶针盘保持件的 COT 插入件上。
– 智能顶针支撑 - 顶针盘类型 Q10 [ 项目编号：00119997-xx]
– 智能顶针支撑 - 顶针盘类型 W5 [ 物件号：00119998-xx]
请注意
详细说明，请参看 《SIPLACE 智能顶针支撑用户手册》， 德语 + 英语 [ 物件号：
00197001-xx]
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.15 智能顶针支撑 使用软件版本 708.1 或更新 05/2015 版
398
6

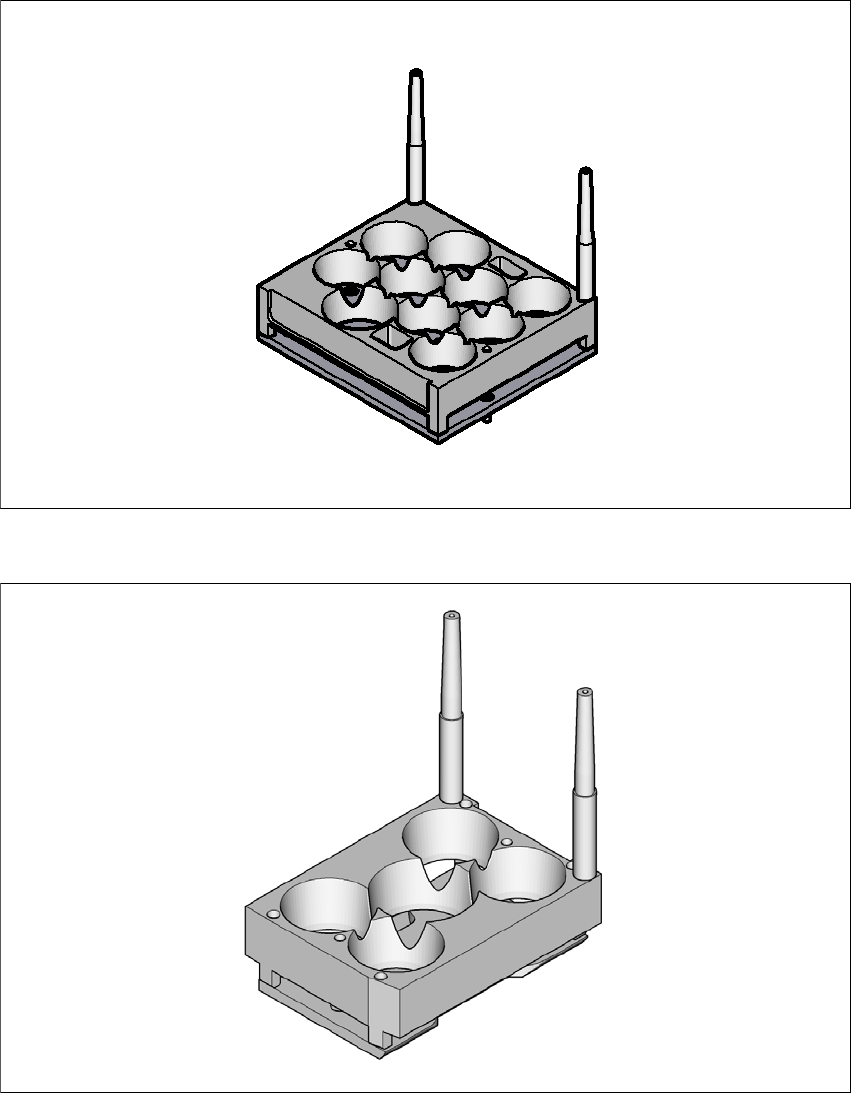

图 6.15 - 3 智能顶针支撑 - Q10 型顶针盘
6
图 6.15 - 4 智能顶针支撑 - W5 型顶针盘
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.16 长印制板选项 （LBO）
399
6.16 长印制板选项 （LBO）
物件号：519874-xx X- 系列，LBO 许可证
“ 长印制板 ” 选项允许对超过指定长度的印制板进行贴装。
6
请注意
此选项的功能取决于印制板的几何形状。
