2 操作安全 《用户手册》 SIPLACE X- 系列 2.6 安全功能 使用软件版本 708.1 或更新 05/2015 版 88 6 中的物件 1，第 85 页） 2 Emergency stop （急停）按钮为红色， 按下时将锁定在 ON （开）位置上。当您按下 EMERGENCY STOP （急停）按钮时，EMERGENCY STOP （急停）电路的通断触头就会打 开， 而安全开关 (CBS) 就会跳闸。 悬臂轴的中间电路电压 …
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.6 安全功能
87
2.6.3.3 功能说明
主开关位于 OFF （关闭）位置 （见图
2.6 - 5 中的物件 1，第 84 页） 2
主电源开关将三相 L1、L2、L3 的电源断开。
2
主开关处于 ON （开启）位置 2
当主开关被拨至 ON （开启）位置时，电源电压就被接通，所有的 AC/DC 转换器都随即启动。
控制计算机启动，除了悬臂轴 (300 V-) 与星形轴 (160 V-) 的中间电路电压之外的所有电源电压都
处于内部可用状态。
Stop （停止）按钮，黑色 （图 2.6 - 5 中的物件 2 和 7，第 84 页，以及图 2.6 - 6 中的物件 3 和 5，
第
85 页） 2
这些按钮用于停止贴片机的运行。
Start （启动）按钮，绿色 （图 2.6 - 5 中的物件 3 和 6，第 84 页，以及图 2.6 - 6 中的物件 2 和 4 ，
第
85 页） 2
主电源开关打开后，将提示您按下 Start （启动）按钮，以启动贴片机开始贴片作业。如果打开
了保护盖或按下了 EMERGENCY STOP （急停）按钮后，也会出现同样的提示。
按下启动按钮的时间应达到至少 200 ms，最多达 1500 ms，然后释放。在您释放按钮后，贴
片机就会开启。
元件计数器 2
已装贴元件的数量 （元件计数器）可以在工作站软件上被读取。有关更多信息，请参考 “ 联机帮
助”。
带有强锁功能的 EMERGENCY STOP （急停）按钮 （图 2.6 - 5 中的物件 5，第 84 页，以及图 2.6 -
危险
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– S1 主电源开关的线缆连接端子 L1、L2 及 L3
– 主输入端子 X95
– 维修插座 X98
– 关闭主开关后，安全开关 (CSB) 的带电时间仍将长达 5 分钟。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
切要遵循相关的事故预防和 DIN 规范（特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.6 安全功能 使用软件版本 708.1 或更新 05/2015 版
88
6
中的物件 1，第 85 页） 2
Emergency stop （急停）按钮为红色，按下时将锁定在 ON （开）位置上。当您按下
EMERGENCY STOP （急停）按钮时，EMERGENCY STOP （急停）电路的通断触头就会打
开，而安全开关 (CBS) 就会跳闸。悬臂轴的中间电路电压 (300 VDC) 以及星形轴的中间电路电压
(160 VDC) 已关闭。DP 轴 和 Z 轴的伺服放大器仍将被供给 42 VDC 电压。EMERGENCY STOP
（急停）按钮的信号触点将被断开，屏幕将上出现 “EMERGENCY STOP （急停）按钮被按下 ”
消息。下列模块将被禁用：
– PCB 传送导轨
–PCB 夹具
– 宽度调整
–PCB 止动器
– 供料器控制单元
– 空料带切割器的压缩空气供应
2
1 到 4 号保护盖开关 （图 2.6 - 7 中的物件 1 到 4，第 86 页） 2
这些开关用于检查保护盖是否已关闭。当它们被关闭时，EMERGENCY STOP （急停）触点和
通讯触点将闭合。如果有一个保护盖被打开，EMERGENCY STOP （急停）触点和信号触点将
被断开。各个部件都已被停用或保持在未启用状态 （见图 2.6 - 9
，第 92 页）。
维修翻盖的保护盖开关 （可选） 2
这个开关用于检查维修翻盖是否已被关闭。当它们被关闭时，EMERGENCY STOP （急停）触
点和通讯触点将闭合。如果维修翻盖被打开，EMERGENCY STOP （急停）触点和信号触点将
被断开。各个部件都已被停用或保持在未启用状态 （见图 2.6 - 9
，第 92 页）。
请注意
贴片程已被中断， 一旦贴片机再次正常工作即可选择继续工作或取消工作。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.6 安全功能
89
2.6.4 安全开关 (CSB) 与维修插口
2

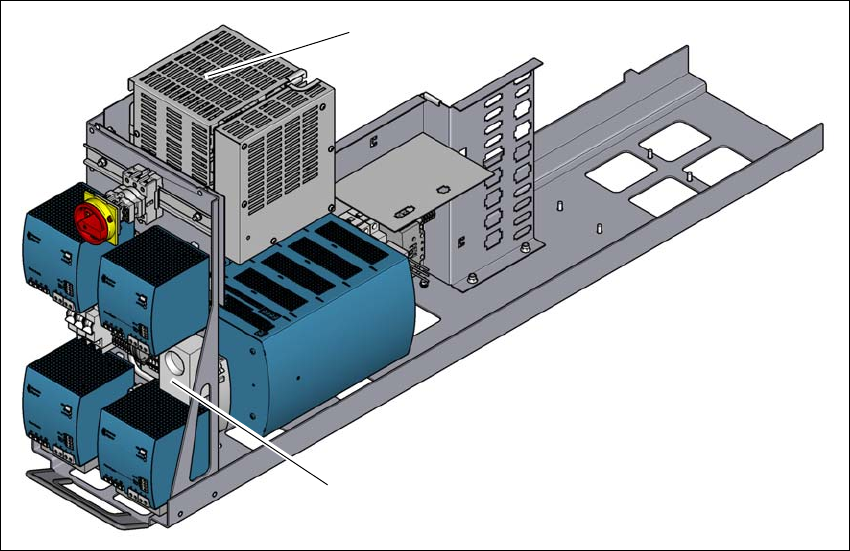

图 2.6 - 8 安全开关 (CSB) 与维修插口的位置
2
(1) 安全开关 (CSB)
(2) 维修插座
(2)
(1)
