《用户手册》 SIPLACE X- 系列 2 操作安全 使用软件版本 708.1 或更新 05/2015 版 2.8 停用压缩空气供给并释 放压力 97 2.8 停用压缩空气供给并释放压力 压缩空气单元位于 1 处的扇形分配 器 （请参见图 4.2 - 1 ，第 22 4 页） 。贴片机压缩空气的工作压 力被设定为 0.50 ± 0.025 M Pa（5.0 ± 0 .25 bar） 。 压缩空气装置的位置如图 2.8 - 1 中的物件…
2 操作安全 《用户手册》 SIPLACE X- 系列
2.7 贴片机中的残余电压和放电时间 使用软件版本 708.1 或更新 05/2015 版
96
2.7.3 贴片机主电源开关关闭且已断开电源
2
2.7.4 主电源开关关闭后贴片机中压缩空气的情况
主开关关闭或贴片机的电源出现故障时，压缩空气单元的电控主阀门就会关闭 （图 2.8 - 1 中的
项目 1，第 98
页）。
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开，电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源单元上开展作业之前应等待至少 5 分钟。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 708.1 或更新 05/2015 版 2.8 停用压缩空气供给并释放压力
97
2.8 停用压缩空气供给并释放压力
压缩空气单元位于 1 处的扇形分配器 （请参见图 4.2 - 1，第 224 页）。贴片机压缩空气的工作压
力被设定为 0.50 ± 0.025 MPa（5.0 ± 0.25 bar）。压缩空气装置的位置如图 2.8 - 1
中的物件 1 所
示，第 98
页。贴片机的压缩空气供给可使用切断阀中断 （图 2.8 - 1 中的物件 2，第 98 页）。
使用贴片机钥匙打开保护盖锁。
抬起保护盖 （见图 2.8 - 1，第 98 页）。
将停止阀的控制杆 （图 2.8 - 1 中的物件 1，第 98 页）从垂直位置转动到水平位置。
监控测量操作压力的压力计 （图 2.8 - 1 中的物件 2，第 98 页）。贴片机电源开关打开时，压
力会在一分钟内释放至 0 MPa （0 bar）。
2
注意事项
中断压缩空气供应！
启动贴片机后，不要用停止阀切断压缩空气供给超过 30 分钟。
如果为了执行预防性维护和维修工作而需要关闭气动系统更长时间，则必须在主电
源开关处关闭贴片机，并断开其电源连接。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.8 停用压缩空气供给并释放压力 使用软件版本 708.1 或更新 05/2015 版
98
2

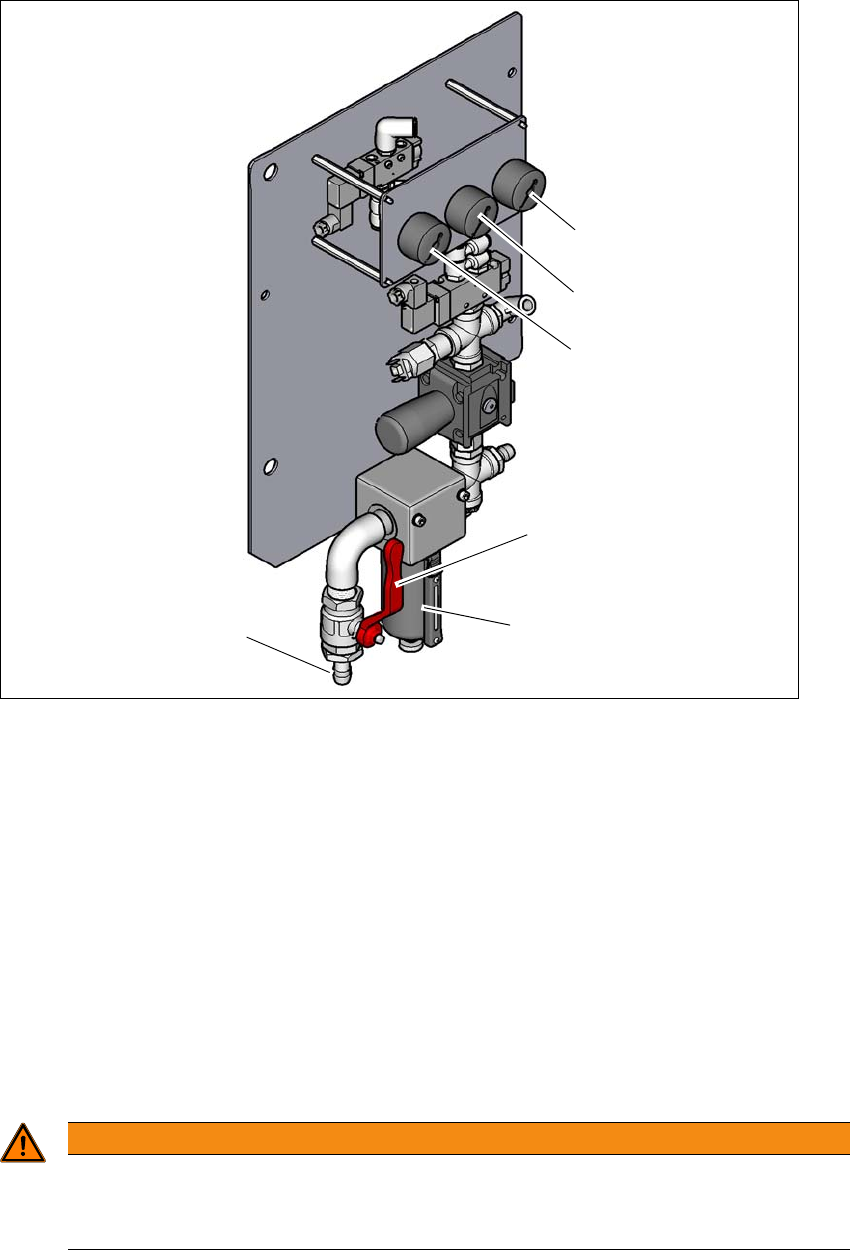

图 2.8 - 1 贴片机上的压缩空气单元
图例说明 2.8 - 1
(1) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 bar （显示范围 0 - 1.0 MPa, 0 - 10 bar）
(2) 测量 1 号到 4 号悬臂供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 bar （显示范围 0 - 1.0 MPa, 0 - 10 bar）
(3) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 bar （显示范围：0 - 1.0 MPa，0 - 10 bar)
(4) 位于 “OPEN （打开）” 位置的停止阀
(5) 压缩空气过滤器
(6) 压缩空气连接
2
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
切勿在压缩空气线路依然处于加压状态时断开缩空气线路。
(6)
(1)
(2)
(3)
(5)
(4)
