《用户手册》 SIPLACE X- 系列 6 工作站扩展部件 使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器 327 6.1.2.6 配置示例：SIPLACE X4 S 的 C&P20/C&P20 M 1 号、 2 号、 3 号和 4 号位置均可安放一个 Spe edStar 贴片头的吸嘴 交换器 （图 6.1 - 5 中的物件 1，第 327 页） 。 6 图 6.1 - 5 SIPLACE …
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
326
6.1.2.5 配置示例：SIPLACE X4i S 的 C&P20/C&P20 M - 外部料台位置
SpeedStar 的 1 号位置、2 号位置、3 号位置和 4 号位置都可以安装两排吸嘴交换器 （图 6.1 - 4
中的物件 1 和 4，第 326
页）。
6

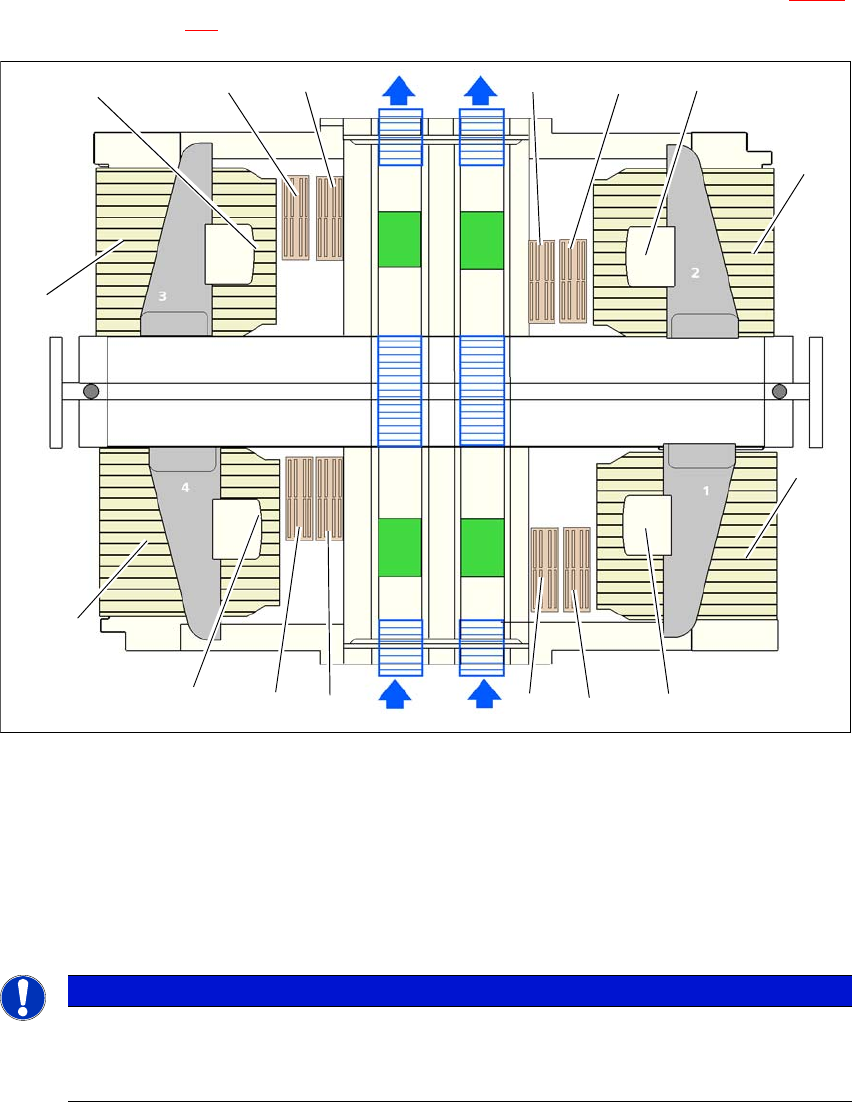

图 6.1 - 4 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例 （SIPLACE X4i S 型贴片机）
6
6
6
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
(3) “ 外部 ” 工作台位置
(4) 第 2 排吸嘴交换器 （可选件）
请注意
吸嘴盘缺失将停止贴片机
如果吸嘴盘缺失或未正确安装，安全电路将停止贴片机。
使用所有已安放的吸嘴盘。
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器
327
6.1.2.6 配置示例：SIPLACE X4 S 的 C&P20/C&P20 M
1 号、2 号、3 号和 4 号位置均可安放一个 SpeedStar 贴片头的吸嘴交换器（图 6.1 - 5 中的物件
1，第 327
页）。
6

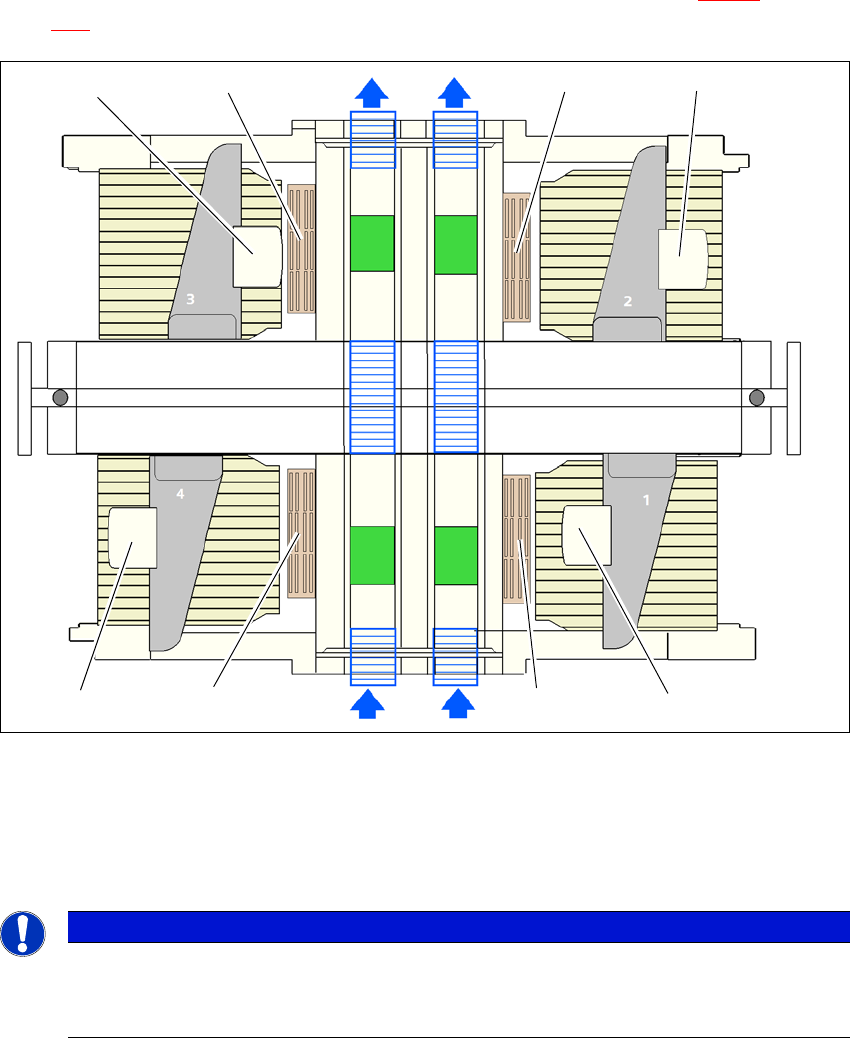

图 6.1 - 5 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例 （SIPLACE X4 S 型贴片机）
6
6
6.1.2.7 SIPLACE SpeedStar 贴片头的 “ 第 2 排 ” 吸嘴交换器
“ 第 2 排吸嘴交换器 ” 选项可让您为 SIPLACE SpeedStar 贴片头配置额外的一排吸嘴交换器。改
装包里包含了吸嘴交换器和一个装配套件。
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
请注意
吸嘴盘缺失将停止贴片机
如果吸嘴盘缺失或未正确安装，安全电路将停止贴片机。
使用所有已安放的吸嘴盘。
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
328
6.1.2.8 装配
将吸嘴交换器固定在 COT 插入件上。
6
图 6.1 - 6 装配位置
(1) 斜边指向 COT 插入件
(2) 垂直边指向 PCB 传送导轨
对齐吸嘴交换器，使斜边指向 COT 插入件。
6
警告
混合配置将带来贴片头发生碰撞的危险！
混合配置存在带来贴片头发生碰撞的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
