3.5.4 元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
3.5.5 真空泵
3.5.5.1 总览
真空泵安装在贴片机底座中 COT 插入件后面的 1 号位置和 4 号位置。
3

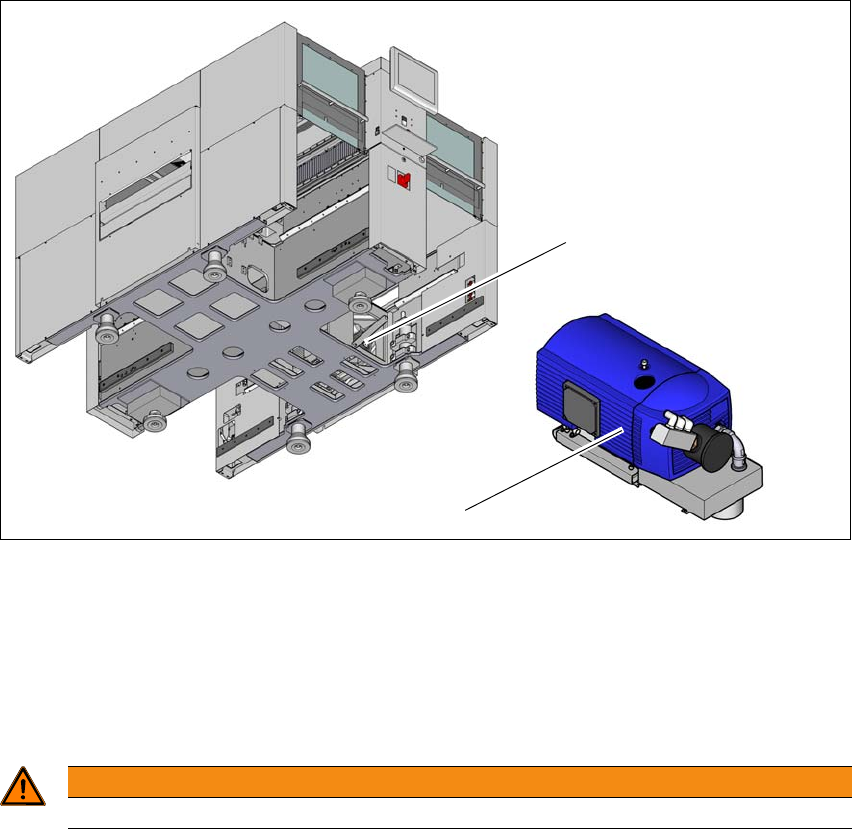

图 3.5 - 6 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵
3.5.5.2 使用真空泵的安全须知
3
(1)
(2)
警告
请遵守用户手册中规定的安全说明。
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 708.1 或更新 05/2015 版 3.5 贴片头
135
3.5.5.3 说明
每个 “ 收集 & 贴片 ” 贴片头都有自己的真空生成器，为真空保持回路和贴装回路提供所需的真
空。贴片头真空生成器根据 “ 文丘里原理 ” 工作。当与真空泵一起运行时，SpeedStar (C&P20/M/
P) 贴片头的压缩空气耗气量将大幅降低。一台真空泵可以供给两个 SpeedStar (C&P20/M/P) 贴片
头。因此，对于 4x C&P20/M/P 来说最多可使用两台真空泵。这就减少了能耗，从而降低了运行
成本。
真空泵与贴片机一起开启和关闭。工作站软件自动考虑超时时间 （6 分钟），以防电动机发生过
热。
3
3.5.5.4 维护说明
请遵守真空泵的其他维护说明。
阅读随附贴片机手册中的相关章节。
请注意
压缩空气的消耗值可以在 3.2.4
部分，第 116 页中找到。
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.5 贴片头 使用软件版本 708.1 或更新 05/2015 版
136
3.5.6 SIPLACE MultiStar CPP 贴片头
3
图 3.5 - 7 SIPLACE MultiStar 贴片头 - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的转矩马达
(4) 中间分配器板
(5) 12 个 DP 驱动装置的控制板
(6) 用于拾取 / 贴片的文氏管吸嘴和保持电路的压缩空气连接
