《用户手册》 SIPLACE X- 系列 6 工作站扩展部件 使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器 323 6.1.2.2 C&P20/C&P20 M 的吸嘴交换器，配有 4 个吸嘴盘 物件号：030624 63-xx C&P20 吸嘴交换器基本总成 - 短 或 6 物件号：031036 49-xx 吸嘴交换器基本总成 CP/ 全部 - 短 物件号：001197 16-xx，C…
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
322
6.1.2 SIPLACE SpeedStar C&P20/C&P20 M 的吸嘴交换器
该吸嘴交换器可容纳 6 个或 4 个吸嘴盘，每个吸嘴盘有 12 个吸嘴库。吸嘴盘被安放在一个共用的
支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由每个吸嘴盘上的两个基准点
决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正确，从而防止贴片头与任何向
上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全电路会由于吸嘴盘缺失或吸嘴
盘未正确就位而停止贴片机。在安装好的吸嘴站上，SpeedStar 吸嘴上的元件可能会被吹掉，吸
嘴可能会被脱开和拒绝。
6
6.1.2.1 C&P20/C&P20 M 的吸嘴交换器，配有 6 个吸嘴盘
物件号：03070123-xx C&P20 吸嘴交换器基本总成 - 长
或 6
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
物件号：00119715-xx， C&P20 吸嘴交换器 - 长型
6

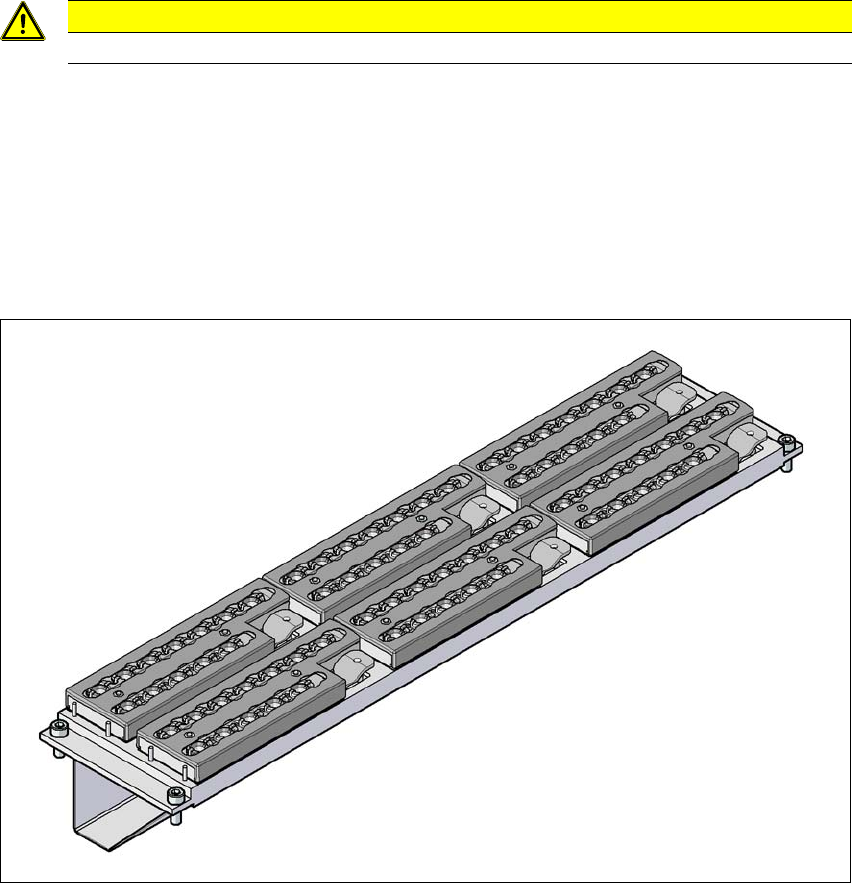

图 6.1 - 1 SIPLACE SpeedStar C&P20 的吸嘴交换器，配有吸嘴盘
注意事项
仅伴随 SpeedStar 贴片头使用此吸嘴交换器。
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 708.1 或更新 05/2015 版 6.1 吸嘴交换器
323
6.1.2.2 C&P20/C&P20 M 的吸嘴交换器，配有 4 个吸嘴盘
物件号：03062463-xx C&P20 吸嘴交换器基本总成 - 短
或 6
物件号：03103649-xx 吸嘴交换器基本总成 CP/ 全部 - 短
物件号：00119716-xx，C&P20 的吸嘴交换器 - 短型
6

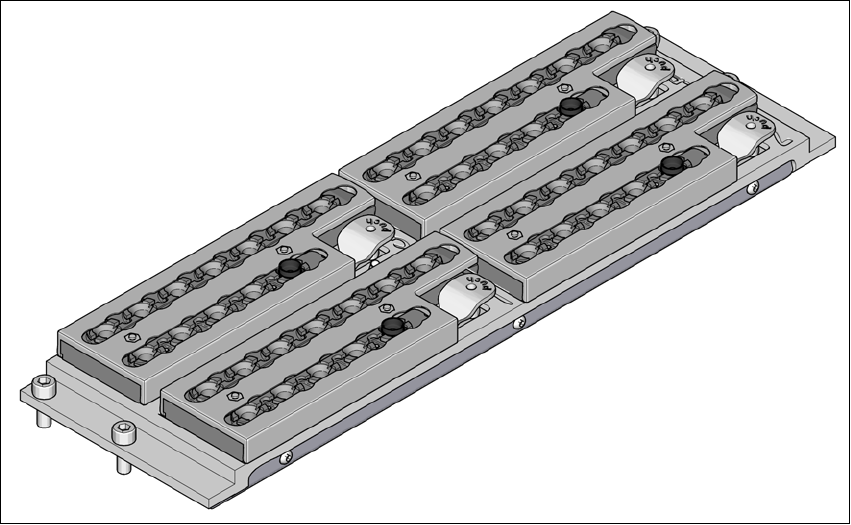

图 6.1 - 2 SIPLACE SpeedStar C&P20 短吸嘴盘
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 708.1 或更新 05/2015 版
324
6.1.2.3 技术数据
6
SIPLACE SpeedStar (C&P20/C&P20 M) 的吸嘴交换器
吸嘴盘数量
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
6
4
吸嘴保持件的数量
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
标准配置
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 个吸嘴盘有 72 个吸嘴库
“ 第 2 排 ” 吸嘴交换器
选项：“ 第 2 排 ” 吸嘴交换器 “ 第 2 排 ” 吸嘴交换器
吸嘴类型 10xx、11xx、12xx
压缩空气连接 0.45 MPa （4.5 巴）
