《用户手册》 SIPLACE X- 系列 5 贴片机上的作业 使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块 295 5.10 设置供料器模块 5.10.1 处理供料器模块时的注意事项 供料器模块是精密器件。所以， 处理供料器模块时需要小心。 避免供料器模块撞上障碍物。 切勿将供料器模块摔到地上。 进行预防性维护时始终使用适宜的工具。 5.10.2 拆卸转换料台上的 X 供料器模块 5 图 5…
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.9 执行一次目视检查 使用软件版本 708.1 或更新 05/2015 版
294
5

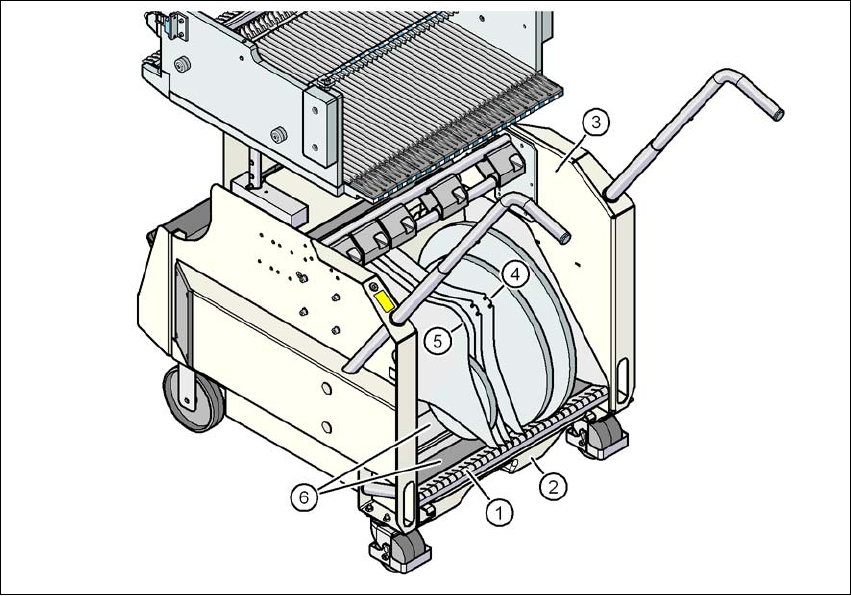

图 5.9 - 3 料带容器中的分隔板
(1) 分隔板的导轨
(2) 废料带容器
(3) 料带容器
(4) 使用芯轴时分隔板的位置
(5) 未使用芯轴时分隔板的位置
(6) 料带卷盘的滑动支撑件
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 708.1 或更新 05/2015 版 5.10 设置供料器模块
295
5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5
图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示屏
(3) LCD 显示屏
(4) 锁定 X 供料器模块的插销
5
处于待机模式下，如果当前设置中包含了 X- 轴供料器模块，那么状态显示屏 （图 5.10 - 1 中的物
件 2，第 295
页）将亮起绿灯。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭
状态。
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.10 设置供料器模块 使用软件版本 708.1 或更新 05/2015 版
296
已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按下移除握柄 （图 5.10 - 1 中的物件 1，第 295 页）。移除握柄弹出，同时关闭状态显示灯。
等待大约 1 秒钟时间，直到锁定装置（图 5.10 - 1 中的物件 4，第 295 页）将供料器模块释放
出来。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将再次
被锁住。状态显示屏将亮起红灯，信息 （图 5.10 - 1
中的物件 3，第 295 页）“Handle （握
柄） --->>” 将出现在 LCD 显示屏上。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，且料
槽编号和增量将再次出现在 LCD 显示屏上。
再次按下移除握柄（图 5.10 - 1 中的物件 1，第 295 页），然后即可将供料器模块从转换料台
上拉出。
