7-9 CVS 偏移量
7-9-1 功能
进行CVS的装配位置、装配高度的设置。
此外，可以设置狭缝识别宽度。
7-9-2 使用模具
本项目中不使用模具。
7-9-3 操作

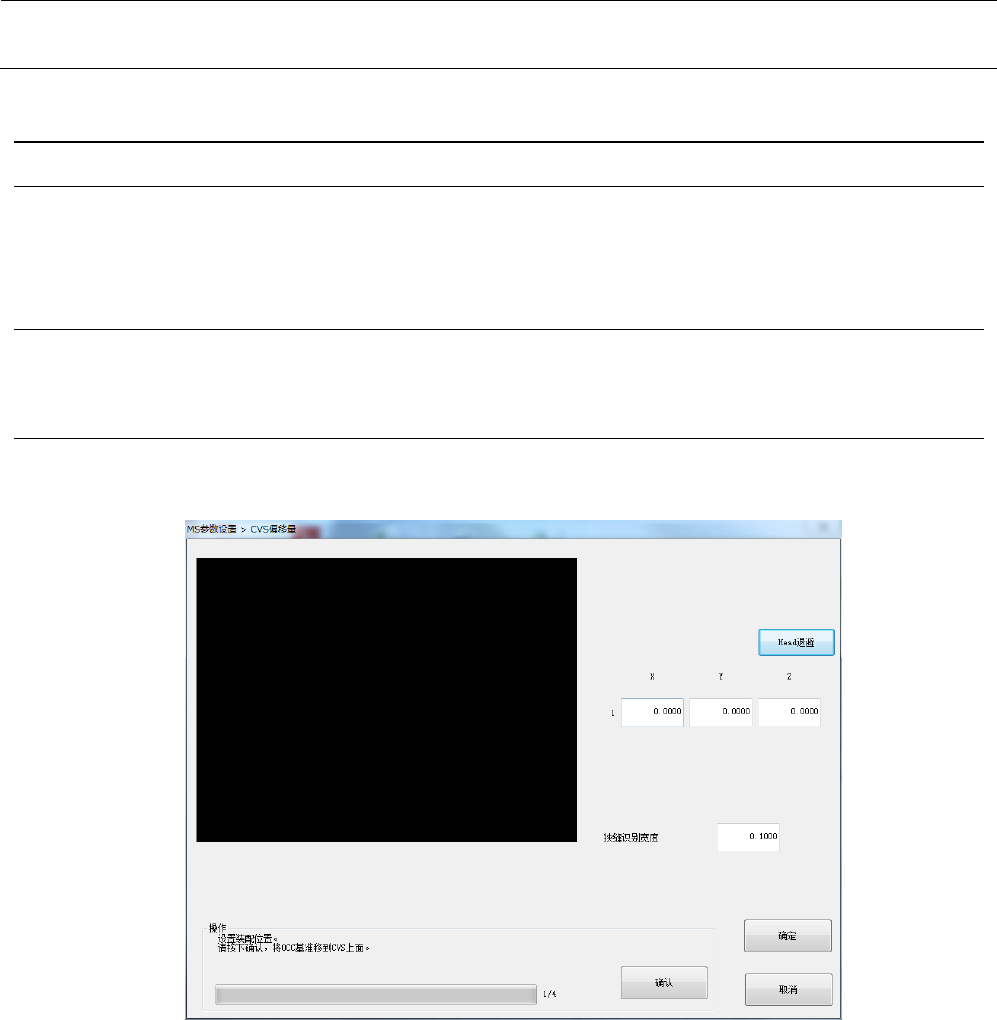

从菜单中选择“单元参数”－“CVS偏移量”后，会显示以下对话框。
MS 参数
7-18
＜操作・1/4＞
选择“操作”框内的“确认”按钮。
按下“确认”按钮，OCC 移动到 CVS 上。
＜操作・2/4＞
请通过示教决定 CVS 的两触点间的中心位置。
示教完成后，请按下“确认”按钮。“确认”按钮按下后，HMS 移动到 CVS 上。
＜操作・3/4＞
请通过示教决定测量 CVS 高度的位置。
示教完成后，请按下“确认”按钮。“确认”按钮按下后，将取得 CVS 的组装高度。
＜操作・4/4＞
设置结束了。按“确认”按钮即返回初始画面。
MS 参数
7-19
7-10 共面偏移量
7-10-1 功能
进行共面的装配位置、焦点高度的设置。
7-10-2 使用模具
• 模具吸嘴 RS1（40185343） • 7508吸嘴（40183428） • 共面调整模具（40098180）
7-10-3 操作
从菜单中选择“单元参数”－“调整共面偏差”后，会显示以下对话框。
