MS 参数
7-23
7-12 测力计参数
7-12-1 功能
取得测力计检测值与载荷的相关性。
7-12-2 使用模具
• 基准砝码_2kg（40132976） • 基准砝码_2kg（40132977）
7-12-3 操作
从菜单中选择“单元参数”－“测力计参数”后，会显示以下对话框。
MS 参数
7-24

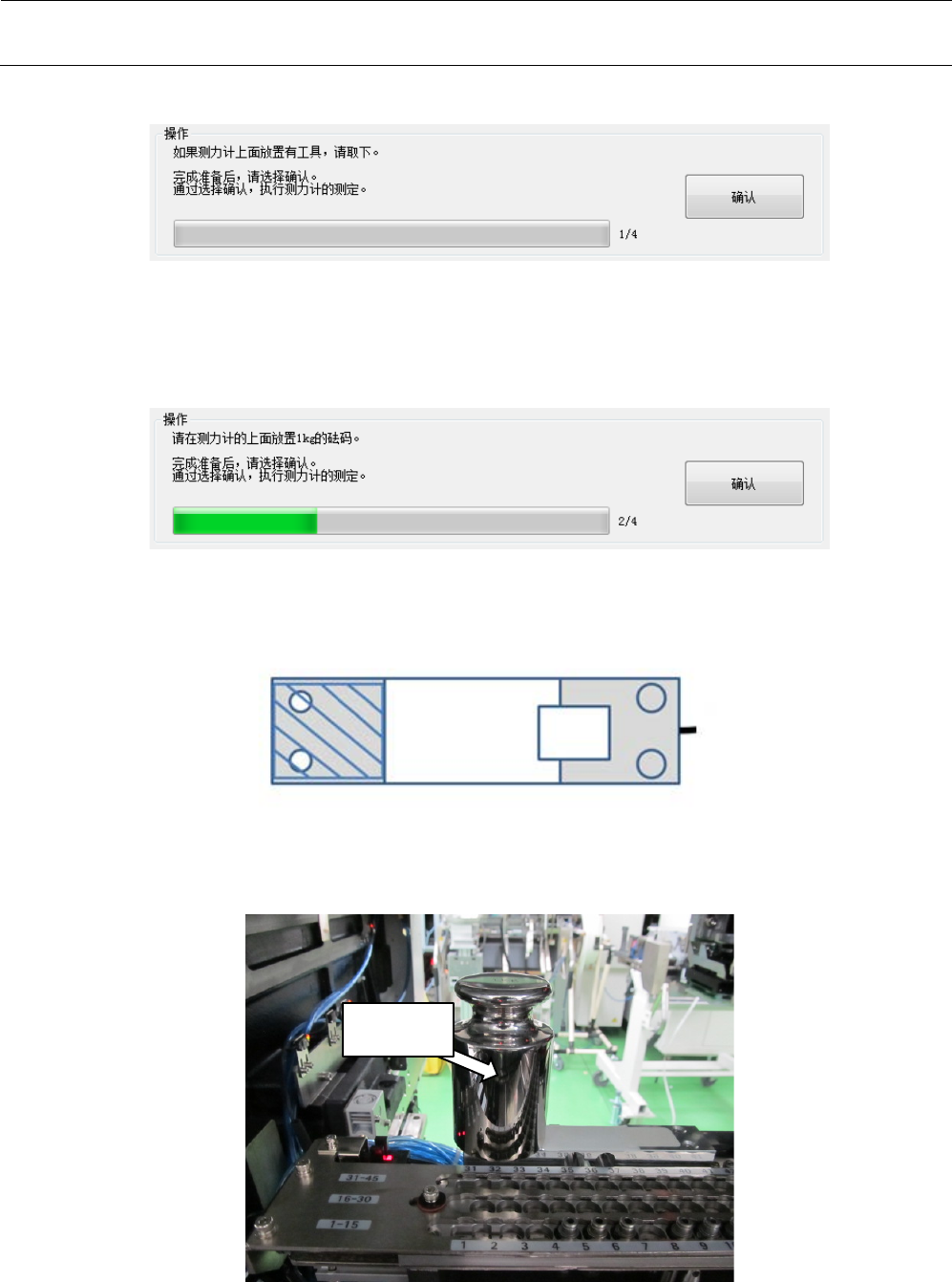

＜操作・1/4＞
请以简易控制等方式使贴片头从测力计上方退避，确认测力计上不放有任何东西，选择“确
认”。
取得无载荷时测力计的检测值。
＜操作・2/4＞
请把 1kg 的砝码“基准砝码_1kg”放在测力传感器上，选择确认。
取得 1kg 载荷时测力传感器的检测值。
下图是从前侧看到的测力传感器的影像图。请放在斜线部的载荷检测位置上。
请不要让砝码与右侧白色部分或 ATC 装置、废弃箱干渉，也不要前后大幅度偏移。
否则有可能不能正常地检测载荷，或有发生砝码落到 ATC 装置、废弃箱上的危险性。
基准砝码
1kg
MS 参数
7-25
＜操作・3/4＞
在“基准砝码_1kg”上叠加“基准砝码_2kg”，作为 3kg 的砝码。
请与＜操作・2/4＞一样放在测力传感器上，选择确认。
取得 3kg 载荷时测力传感器的检测值。
＜操作・4/4＞
请确认取得值在各种载荷时的变化。
按下“确认”按钮，回到初始画面。
下面所示是取得值的理论值，作为大致标准。
初始值：745 1kg：1043 3kg：1638
在离开画面前，请确认测力传感器上没有砝码。
基准砝码
2kg
基准砝码
1kg
