MS 参数
7-35
＜操作・1/4＞
准备完成后请按下“确认”按钮。OCC 移动到吸嘴 RFID 天线装置的左端。
＜操作・2/4＞
请通过示教设定为天线装置的左端位置。
“确认”按钮按下后，OCC 移动到吸嘴天线装置的右端。
＜操作・3/4＞
请通过示教设定为天线装置的右端位置。
“确认”按钮按下后，根据示教结果算出偏移量结果并显示。
＜操作・4/4＞
按“确认”按钮即返回初始画面。
MS 参数
8-1
8 贴片参数
8-1 元件计测速度
8-1-1 功能
当LNC120的旋转速度不一样时，对发生的角度偏移进行校正。
将激光测量中产生的对低速的偏离量作为偏移量算出。
8-1-2 使用模具
• 3.7 DUMMY WAFER（40035043） • 7506吸嘴（40183426）
(裸芯片)
8-1-3 操作
从菜单中选择“贴片参数”－“元件计测速度”后，会显示如下对话框。
MS 参数
8-2
① 利用“选择设备”，选择要测量的单元。
② 用简易控制将7506吸嘴以手动方式安装到指定吸嘴上后，使Head真空为ON。
③ 在Head真空已启动的状态下，安装裸芯片，要使之成为吸嘴中心。
④ 在带有裸芯片的状态下，按下“Sweep执行”按钮。

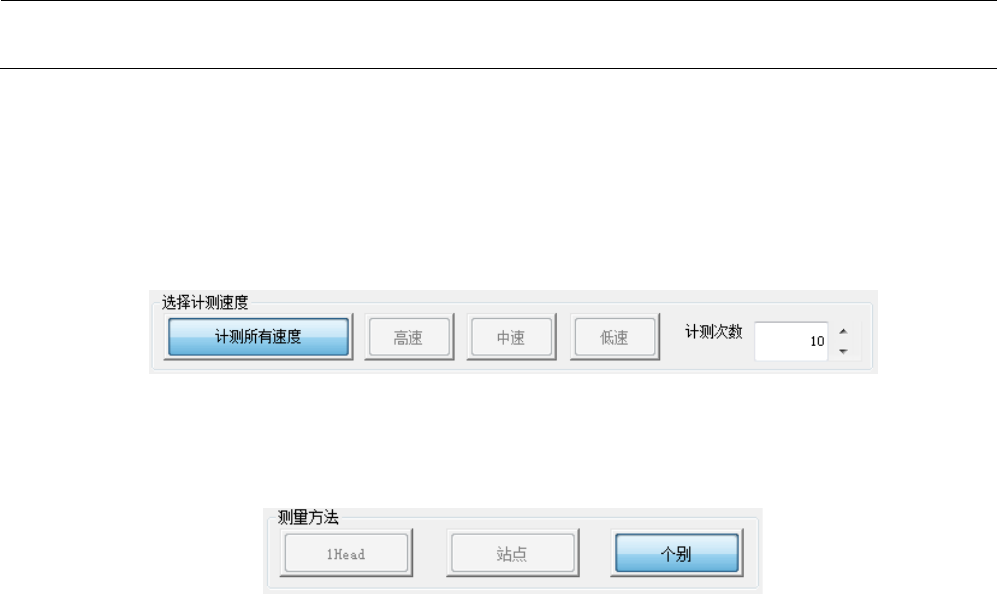

⑤ “选择计测速度”被设为“计测所有速度”时，从“低速”到“高速”均进行激光测量，逐一算出
相对于低速之测量结果的偏移量。
※ “选择计测速度”被设为“选择速度计测”时，以被指定的速度开始测量。
※ 如果“低速”尚未测量好，则不能进行“低速”之外的选择。
⑥ 选择测量速度时选择的速度的全部测定好以后，根据“测量方式”的指定进行偏移量的反映。
个别：仅将测量结果反映到指定Head。
