MS 参数 8-3 8-2 T 轴偏差 8-2- 1 功能 出厂前在工厂设定。 因此，本项目只有 在 JUKI 公司有指示时才需 要进行改变。 8-2- 2 使用模具 本项目中不使用模具 。 8-2- 3 操作 从菜单中选择“贴片参数”－“ T 轴偏移量”后，显 示下图所示的 T 轴偏差设定界面。请以计算机计算 测定结果，设定参数 。
MS 参数
8-2
① 利用“选择设备”，选择要测量的单元。
② 用简易控制将7506吸嘴以手动方式安装到指定吸嘴上后，使Head真空为ON。
③ 在Head真空已启动的状态下，安装裸芯片，要使之成为吸嘴中心。
④ 在带有裸芯片的状态下，按下“Sweep执行”按钮。
⑤ “选择计测速度”被设为“计测所有速度”时，从“低速”到“高速”均进行激光测量，逐一算出
相对于低速之测量结果的偏移量。
※ “选择计测速度”被设为“选择速度计测”时，以被指定的速度开始测量。
※ 如果“低速”尚未测量好，则不能进行“低速”之外的选择。
⑥ 选择测量速度时选择的速度的全部测定好以后，根据“测量方式”的指定进行偏移量的反映。
个别：仅将测量结果反映到指定Head。
MS 参数
8-3
8-2 T 轴偏差
8-2-1 功能
出厂前在工厂设定。因此，本项目只有在JUKI公司有指示时才需要进行改变。
8-2-2 使用模具
本项目中不使用模具。
8-2-3 操作

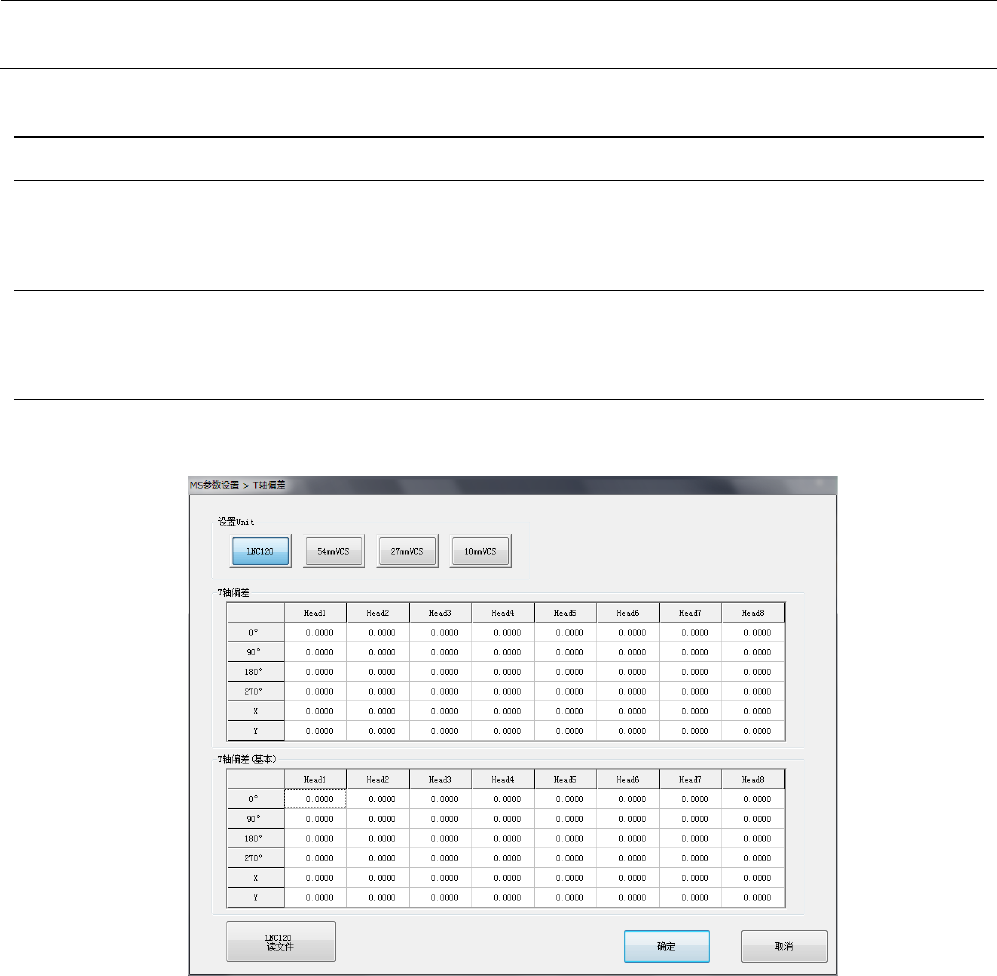

从菜单中选择“贴片参数”－“T轴偏移量”后，显示下图所示的T轴偏差设定界面。请以计算机计算
测定结果，设定参数。
MS 参数
8-4
8-3 扩展 T 轴偏移量
8-3-1 功能
显示“5-6 扩展T轴偏移量”中所取得的偏移量。要重新取得偏移量时请参照“贴片头参数”-“扩展T
轴偏移量”。
8-3-2 使用模具
本项目中不使用模具。
8-3-3 操作
从菜单中选择“贴片参数”－“扩展T轴偏移量”后，显示下图所示的T轴偏差设定界面。
