MS 参数
7-27

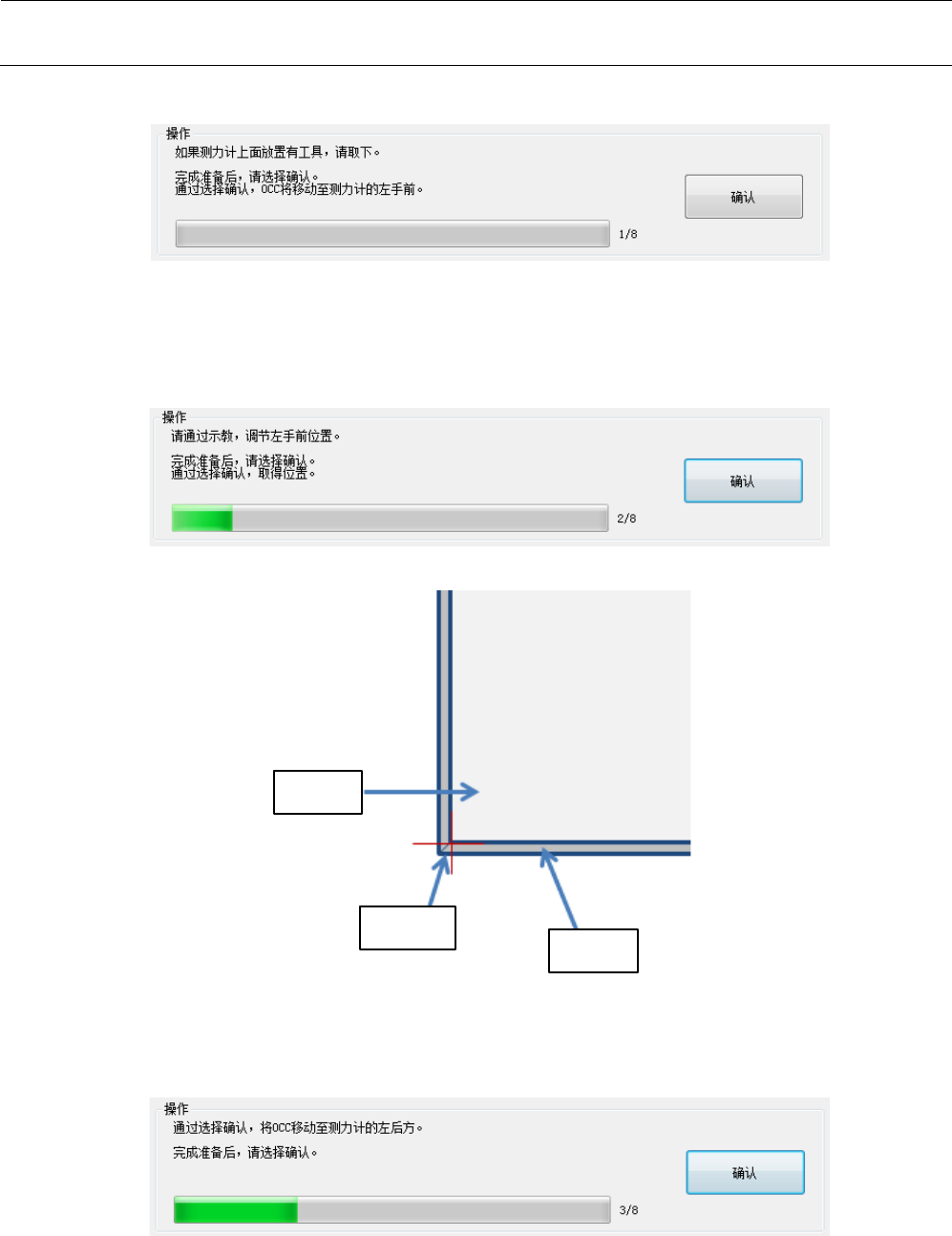

＜操作・1/8＞
当测力计上有模具时，请取下。
准备完成后，请选择确认。
如按“确认”，OCC 将移动到测力传感器的左前端。
＜操作・2/8＞
请利用示教求得测力传感器上的线的左前端位置坐标，按下“确认”。
＜操作・3/8＞
如按“确认”，OCC 移动到测力计的左后端。
测力计
示教
示教
MS 参数
7-28

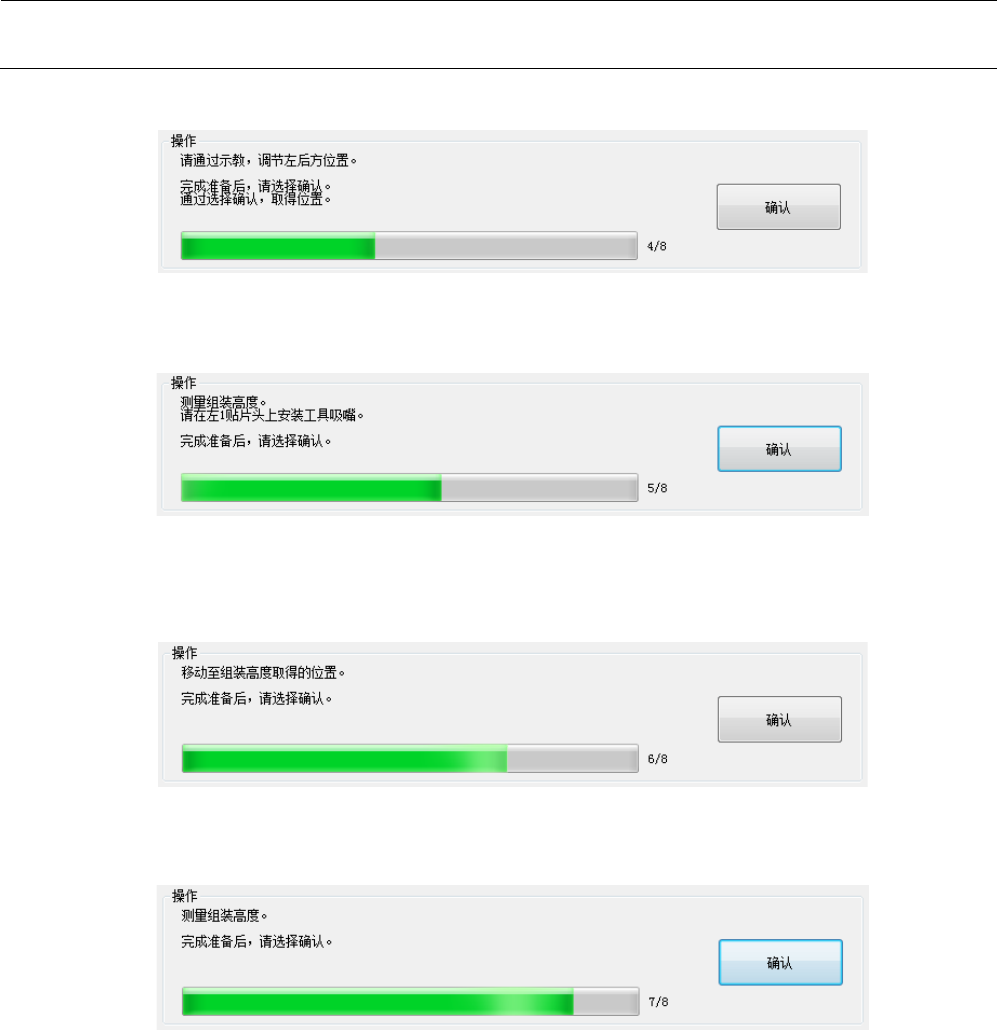

＜操作・4/8＞
请利用示教求得测力计上的线的左后端位置坐标，按确定。
＜操作・5/8＞
请在 Head1 处安装模具吸嘴。
准备完成后，请选择确认。
＜操作・6/8＞
选择确认后，将会移动至测力计装配高度获取位置。
＜操作・7/8＞
选择确认后，计算测量测力计的装配高度。
·计算测量内容
① 降下 Z 轴，测量计算测力计的负荷位置。
② 从①处计算测量的位置对测力计的装配高度进行更新。
MS 参数
7-29

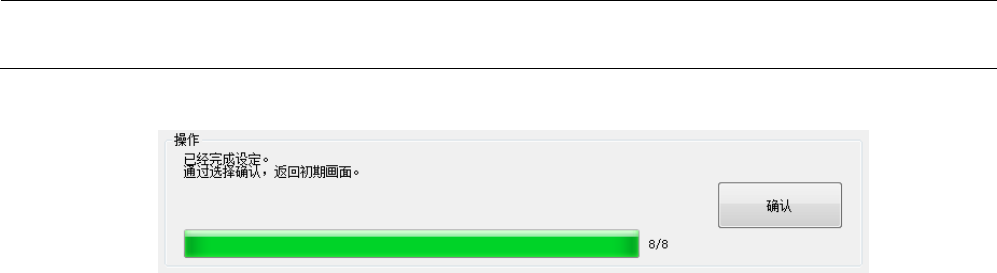

＜操作・8/8＞
设置完成。
选择确定，返回到初始画面。
