MS 参数
7-34
7-16 吸嘴 RFID 偏移量
7-16-1 功能
取得RFID天线装配位置。
本项目中只进行位置取得，所以没有容许值。
7-16-2 使用模具
本项目中不使用模具。
7-16-3 操作

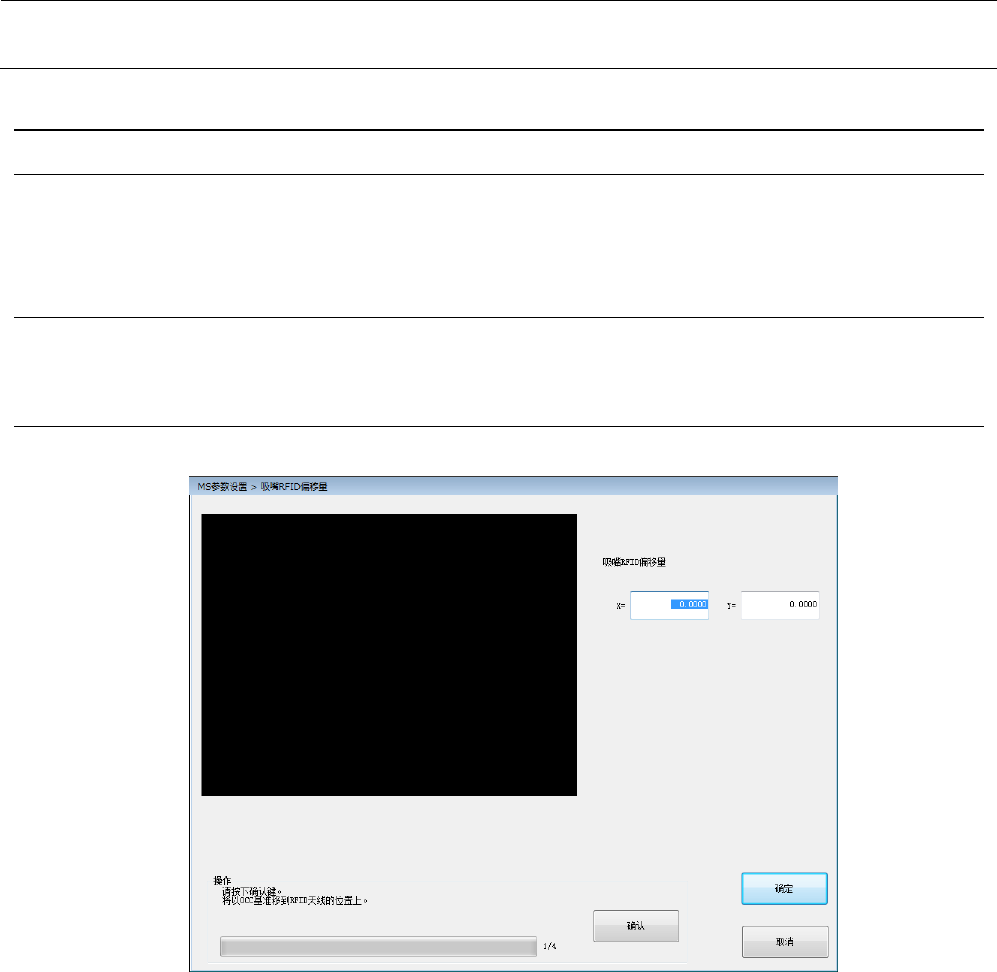

从菜单中选择“单元参数”－“吸嘴RFID偏移量”后，会显示以下对话框。
MS 参数
7-35
＜操作・1/4＞
准备完成后请按下“确认”按钮。OCC 移动到吸嘴 RFID 天线装置的左端。
＜操作・2/4＞
请通过示教设定为天线装置的左端位置。
“确认”按钮按下后，OCC 移动到吸嘴天线装置的右端。
＜操作・3/4＞
请通过示教设定为天线装置的右端位置。
“确认”按钮按下后，根据示教结果算出偏移量结果并显示。
＜操作・4/4＞
按“确认”按钮即返回初始画面。
MS 参数
8-1
8 贴片参数
8-1 元件计测速度
8-1-1 功能
当LNC120的旋转速度不一样时，对发生的角度偏移进行校正。
将激光测量中产生的对低速的偏离量作为偏移量算出。
8-1-2 使用模具
• 3.7 DUMMY WAFER（40035043） • 7506吸嘴（40183426）
(裸芯片)
8-1-3 操作

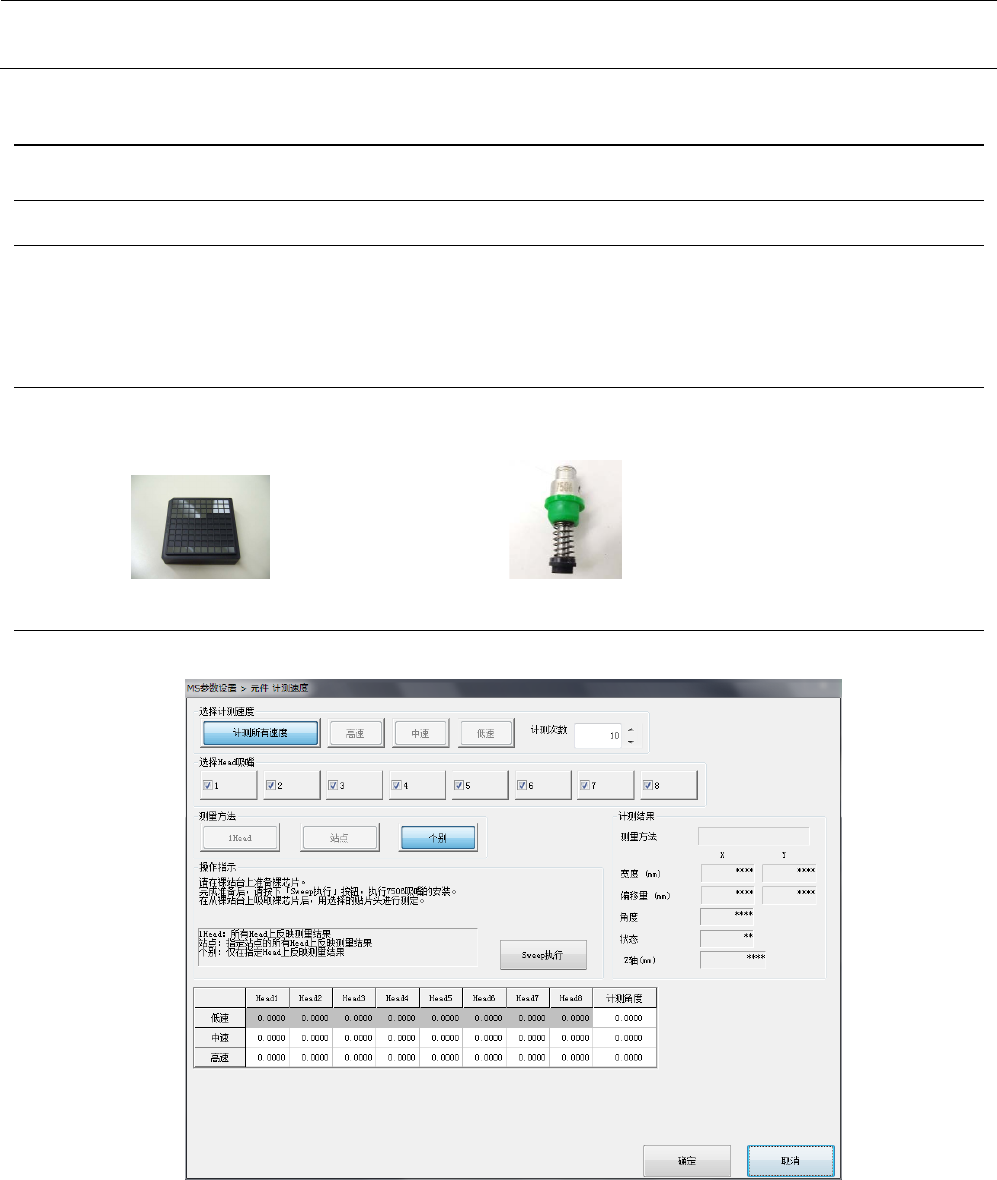

从菜单中选择“贴片参数”－“元件计测速度”后，会显示如下对话框。
