MS 参数 7- 29 ＜操作 ・ 8/8 ＞ 设置完成。 选择确定，返回到初 始画面。
MS 参数
7-28
＜操作・4/8＞
请利用示教求得测力计上的线的左后端位置坐标，按确定。
＜操作・5/8＞
请在 Head1 处安装模具吸嘴。
准备完成后，请选择确认。
＜操作・6/8＞
选择确认后，将会移动至测力计装配高度获取位置。
＜操作・7/8＞
选择确认后，计算测量测力计的装配高度。
·计算测量内容
① 降下 Z 轴，测量计算测力计的负荷位置。
② 从①处计算测量的位置对测力计的装配高度进行更新。
MS 参数
7-29
＜操作・8/8＞
设置完成。
选择确定，返回到初始画面。
MS 参数
7-30
7-14 台架调整
本项目在组装台架时进行。不取得参数。
7-14-1 功能
通过吸取位置算出台架标记的组装位置，使组装能够调整。
再以实施组装调整后的台架标记位置为基础，进行吸取位置的确认。
7-14-2 使用模具
主供料器
7-14-3 操作

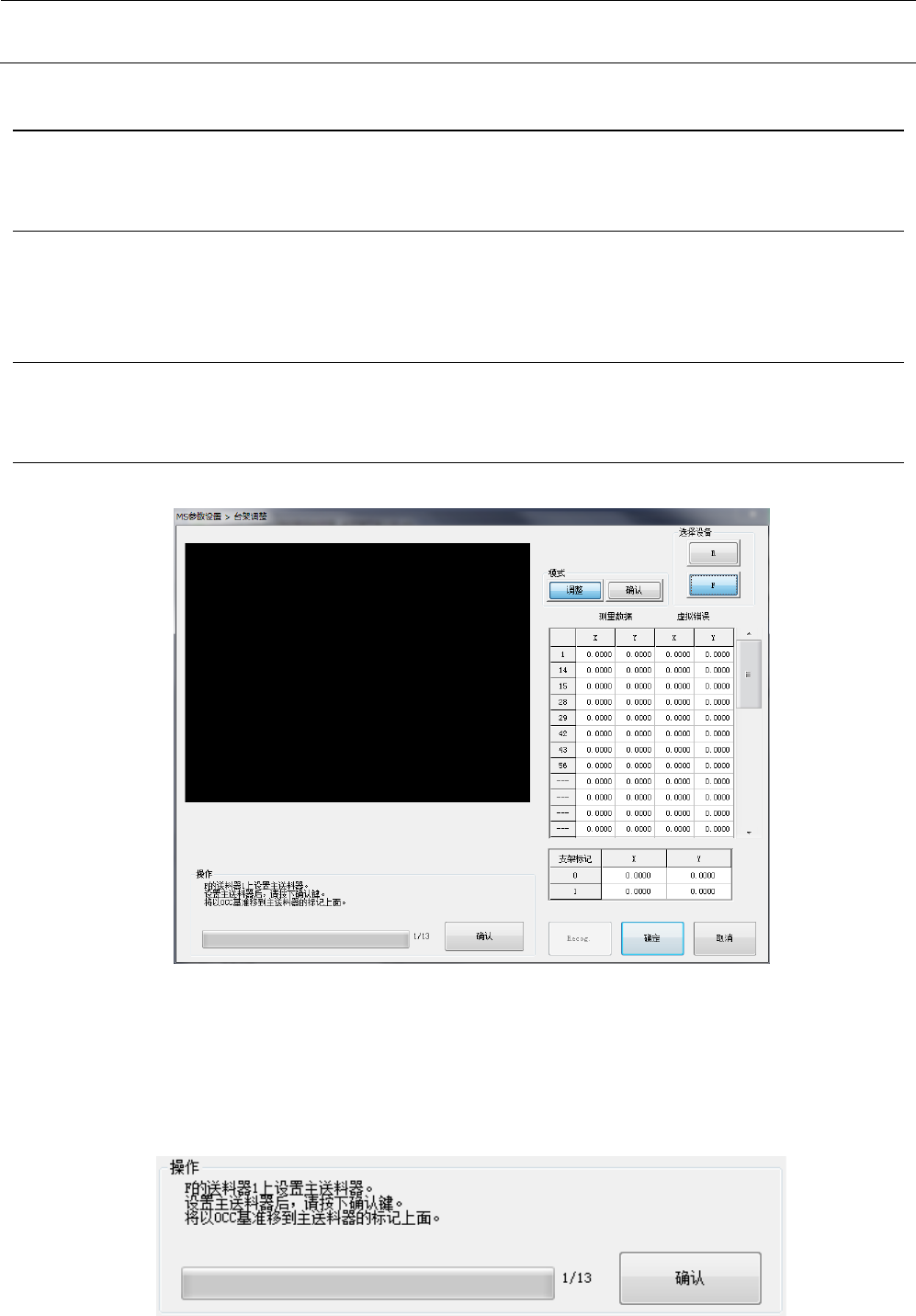

从菜单中选择“单元参数”－“台架调整”后，会显示以下对话框。
请从“调整”“确认”中选择处理模式。
所谓“调整”，是通过吸取位置算出台架标记位置的动作，以用于组装调整。
所谓“确认”，则是通过台架标记位置算出吸取位置的动作，用于确认结果。
本项目中进行“调整”模式的说明。
＜操作・1/13＞
