MS 参数
8-9
8-6 VCS 贴片综合偏差
8-6-1 功能
贴片头偏差是用激光传感器的高度取得贴片头的组装位置，贴片头倾斜的化，向贴片位置移动时贴片头
的坐标位置就会偏斜。
为了修正这个偏斜，输入偏差值。VCS贴片综合偏差值不能自动计测。请将元件实际贴片后测定偏移
并计算偏差，再输入。
8-6-2 使用模具
本项目中不使用模具。
8-6-3 操作

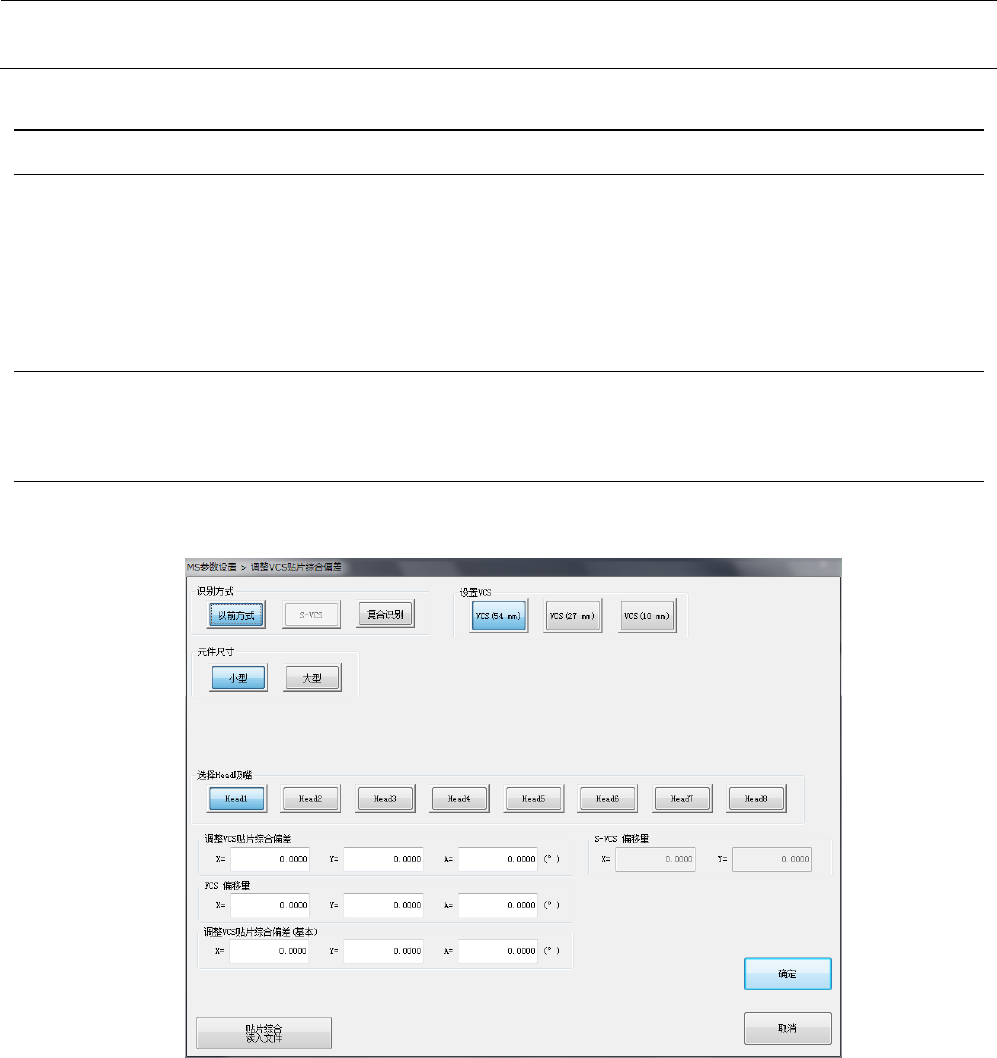

从菜单中选择“贴片参数”－“VCS贴片综合偏移量”后，显示出下面的调整VCS贴片综合偏差的画
面。
请分别进行选择，在“Select Bank”和“设置VCS”中选择设置对象VCS，在“选择Head吸嘴”中选择
设置对象Head，在“识别方式”中选择VCS的识别方式。
如果识别方式是“以前方式”，进而要选择“元件尺寸”，如果是“S-VCS”，再要选择“扫描方向”、
“识别速度”。
请用实际的元件进行贴片，用手工输入与各Head、VCS对应的偏移量。
MS 参数
8-10
8-7 编辑 BOC 标记位置
8-7-1 功能
希望正确输入BOC标记位置（至小数点后4位）时使用。
该项目仅在工厂初始出货时进行调整，故请勿变更。
8-7-2 使用模具
本项目中不使用模具。
8-7-3 操作
从菜单中选择“贴片参数”－“编辑BOC标记位置”后，会显示以下的对话框。
如按“读文件”按钮，会显示打开文件的对话框，在此选择BOC标记文件。
打开文件后，调整BOC标记位置的对话框内会输入标记坐标。
MS 参数
9-1
9 版本升级
9-1 版本升级-图像
进行图像固件的版本升级。
9-1-1 操作
从菜单中选择“版本升级”－“版本升级-图像”后，会显示以下的对话框。
按“执行”按钮，打开用于进行版本升级的对话框。
（默认位置: D:\JUKI\DATA\Vision）选择文件（RS1vcs.dat），按“打开”按钮，读入文件，
向图像装置转送。
