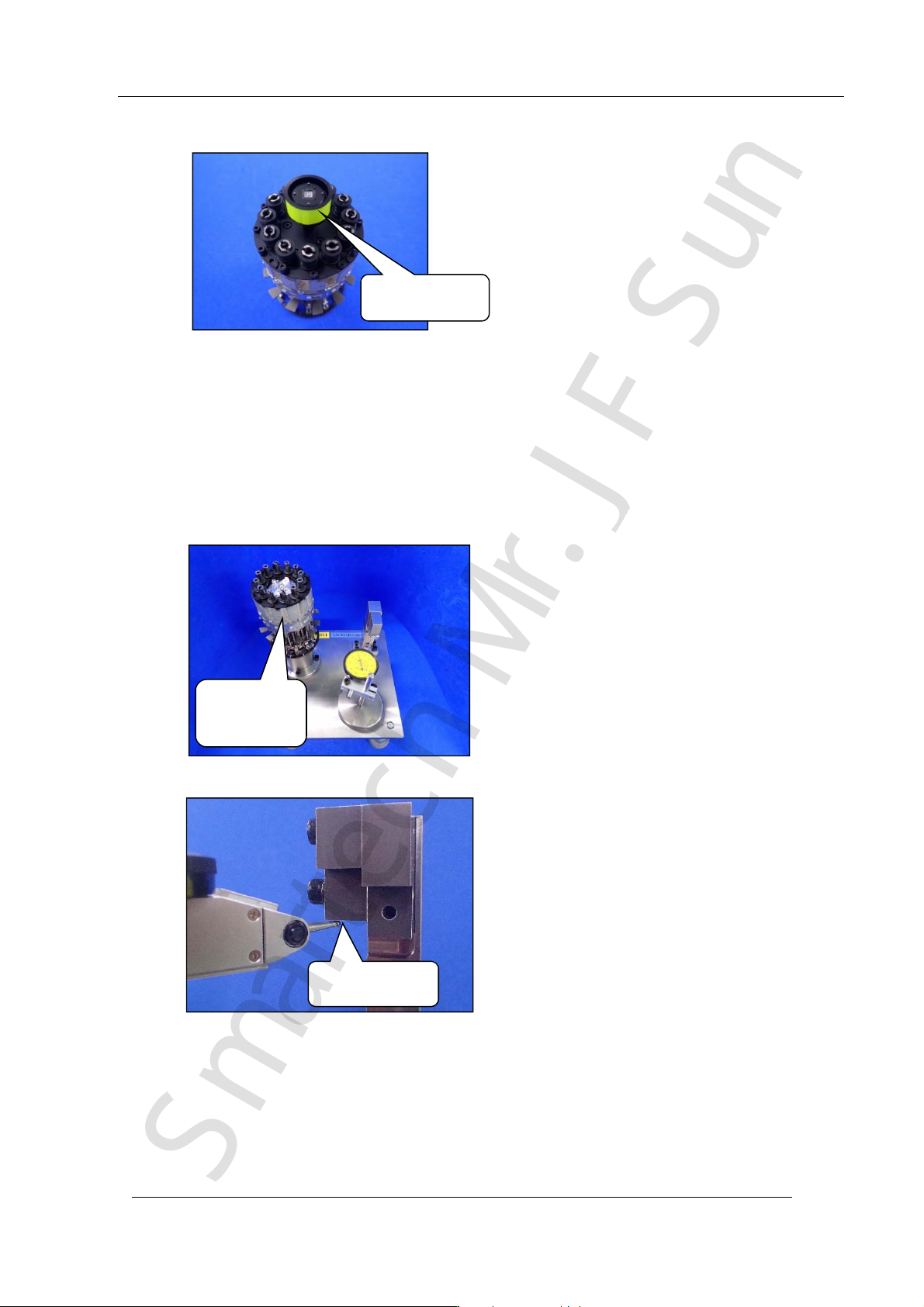

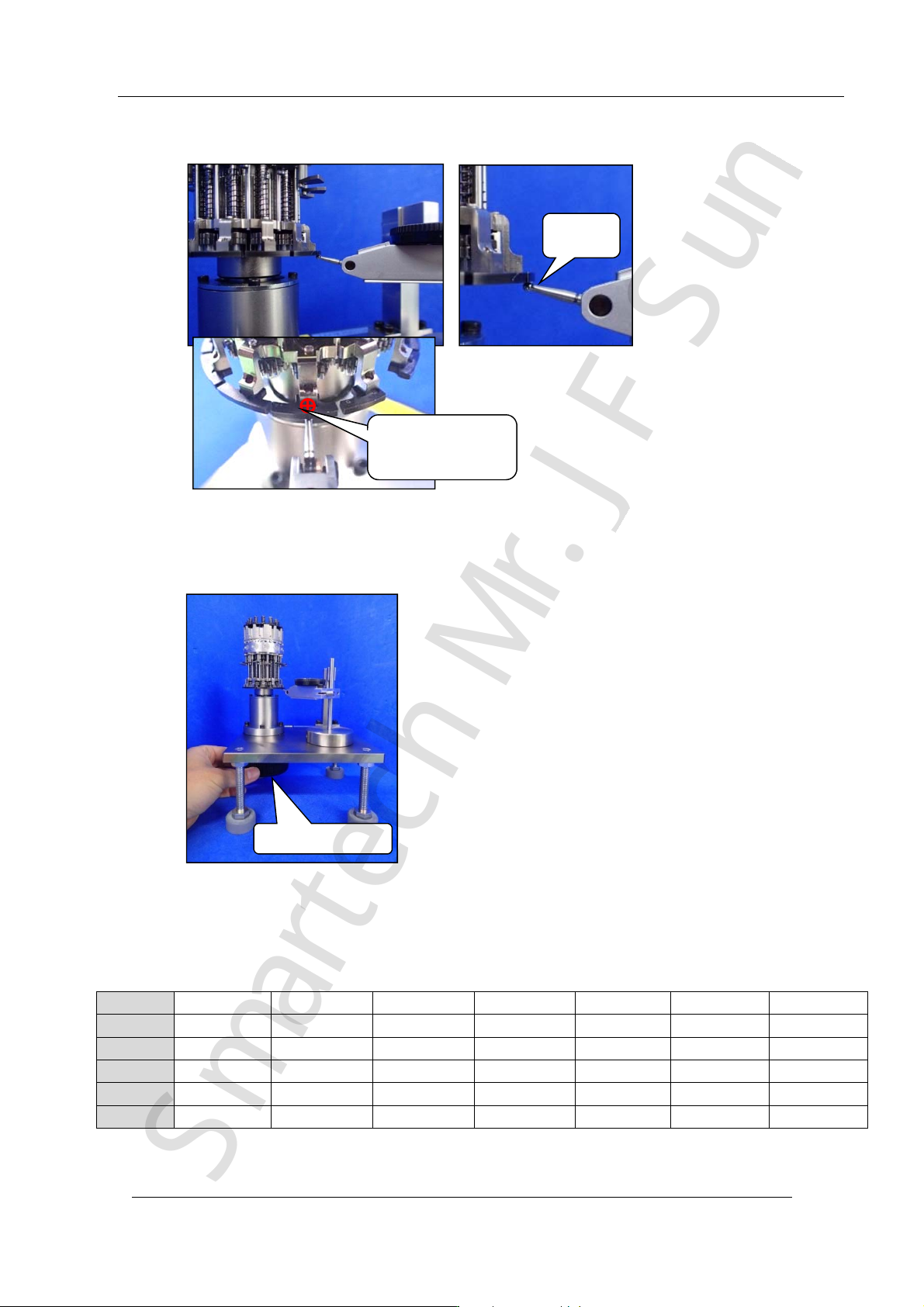

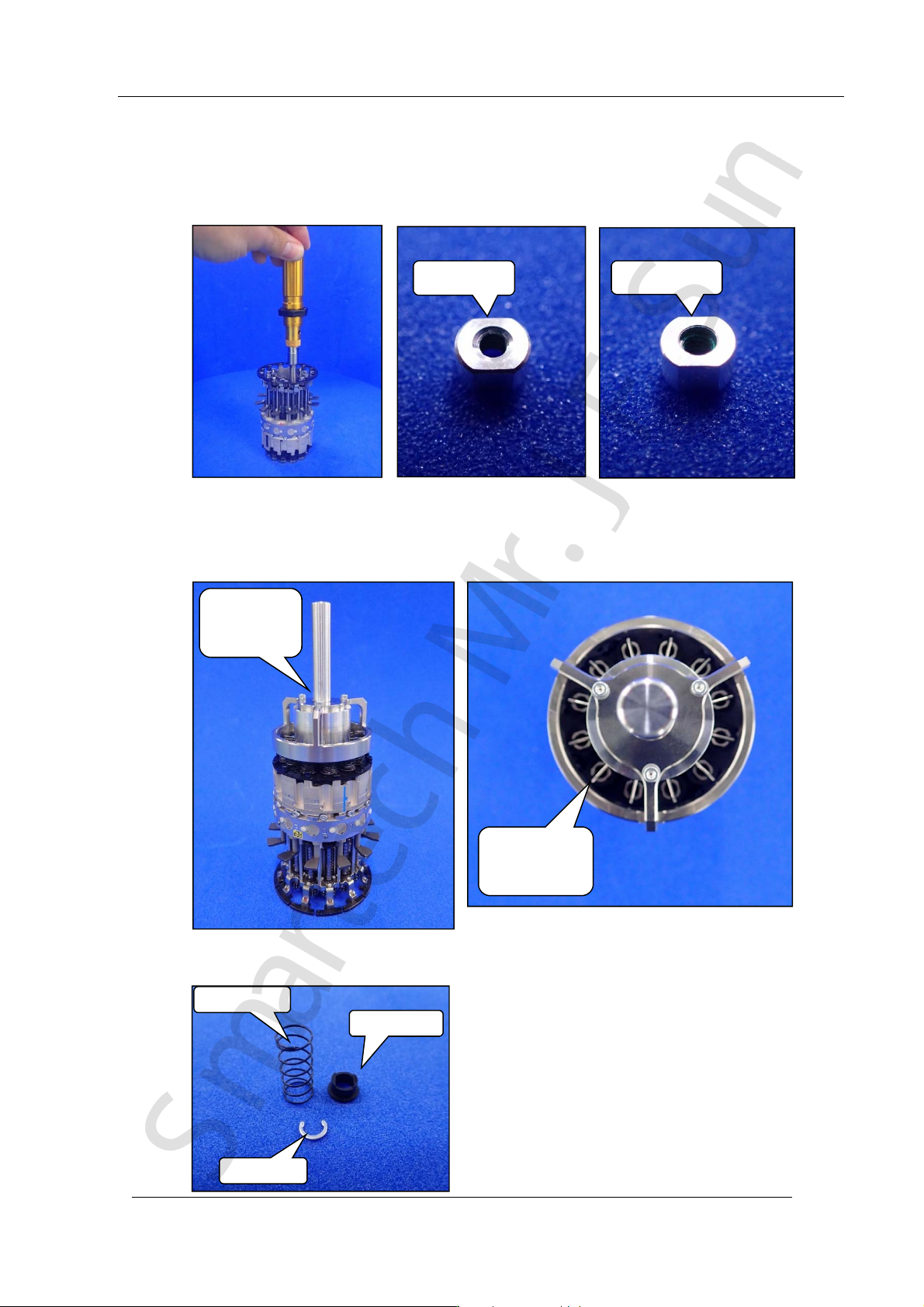

DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 10 FUJI MACHINE MFG. CO., LTD.
16. 使用扭力扳手、将螺母用 0.22Nm 的扭矩扳手拧紧。螺母的平的一面朝下，带倒角的面朝
上。
注意：螺母上事先涂有粘着剂，最多只能用 3 次，3 次以上，要换新的螺母。（出厂时
的 1 次，也要包含在内）
17. 将所有的治具从 auto-tool 上取下。
18. 用下面的角度调整治具、确认 Q 軸的位相位置确实正确。
19. 再次装上弹簧和垫圈和卡簧。（最后装卡簧）
再次装上
再次装上
再次装上
此面朝下
此面朝上
确认位相
位置确实
正确
针要在吸嘴
的切槽内
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 11 FUJI MACHINE MFG. CO., LTD.
20. 装上 IPS 荧光片背景轴。
21. R12 Syringes 的组装到此为止。
22. 请参考下面的顺序进行 pusher 的高度测量。
9.3 pusher 的高度测量
1. 将 R12 auto-tool 放在 pusher 高度测量治具上。
2. 把千分表的表针打在 master jig 的下图的面上后，置 0。
再次装上
将 R12
auto-tool
放在这里
打在这里，置 0
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 12 FUJI MACHINE MFG. CO., LTD.
3. 将千分表的表针打在 pusher 的下底面上，位置在 pusher 螺母下面一条线的位置上。
4. 在此位置上，确认 pusher 的高度差在+/- 0.02 mm 以内。
5. 旋转治具下的旋钮，将 auto-tool 转一个角度，以便测量其他的 pusher 的高度。
6. 如果高度超出公差值时，需要换一个在公差范围内的 pusher。（参考下表）
注意：现阶段的最新信息如下。但每次交换时，请参考最新版的 Parts List。
厚度 (mm) 1.28 1.32 1.36 1.40 1.44 1.48 1.52
刻印 -12 -8 -4 0 +4 +8 +12
轴 A 2MGKHL1517** 2MGKHL1515** 2MGKHL1513** 2MGKHL1511** 2MGKHL1512** 2MGKHL1514** 2MGKHL1516**
轴 B~E, G~K 2MGKHL0859** 2MGKHL0858** 2MGKHL0805** 2MGKHL0804** 2MGKHL0806** 2MGKHL0807** 2MGKHL0808**
轴 F 2MGKHL1591** 2MGKHL1589** 2MGKHL1587** 2MGKHL1585** 2MGKHL1586** 2MGKHL1588** 2MGKHL1590**
轴 L 2MGKHL1524** 2MGKHL1522** 2MGKHL1520** 2MGKHL1518** 2MGKHL1519** 2MGKHL1521** 2MGKHL1523**
打在
这
里
和这个螺母下面
成一条线
旋转这个旋钮
