H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱
1.1 吸嘴杆的拆除方法
1. 拆除工作头的侧面盖罩。
2. 取下吸嘴杆套和 4 个弹簧。
3. 用 2.5mm 的扳手和 8mm 扳手，取下推杆和齿轮。
CONFIDENTIAL
SmartechMr.J FSun
H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱

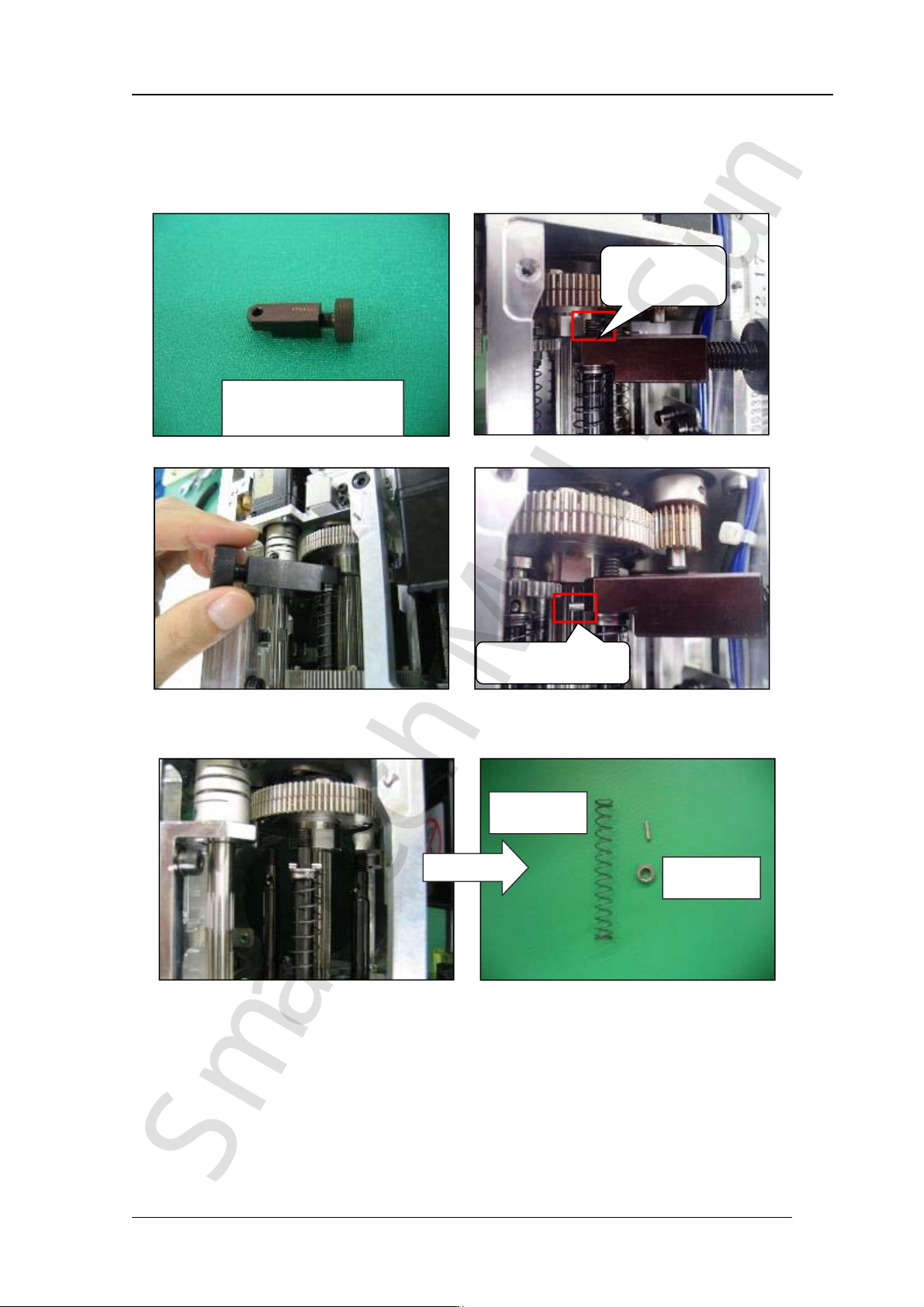

4. 将吸嘴杆抜 Pin 治具套在吸嘴杆上，往下压，直到吸嘴杆上部露出 4mm 左右，然后将吸嘴
杆的 Pin 退出来。
注意：治具插的太浅的话，吸嘴杆有可能受到损伤。
5. 从吸嘴杆上，把弹簧和轴承取下。
轴承
弹簧
吸嘴杆退 Pin 治具
（AA0FD00）
凸出 4mm 左
右
把 Pin 推出来
CONFIDENTIAL
SmartechMr.J FSun
H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱
1.2
吸嘴杆的组装
1. 将吸嘴杆的表面脱脂去油后，在干净的布上蘸取 Biral T&D，然后涂敷到吸嘴杆上。
2. 然后将吸嘴杆插回工作头的旋转部。
3. 用推力计测量吸嘴杆移动阻力要在 1.49N 以下。如果超过 1.49N 的话，请清扫一下工作头
的旋转部的内部。
4. 把吸嘴杆上的弹簧和轴承装上。
推拉力计 DPS-5，也称推力计。
轴承
弹簧
