V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
7. 把新的吸嘴杆组件放进旋转头部的孔里，用数码受力测量仪，测量一下吸嘴杆的启动阻
力。允许范围（0.50N 以下）
8. 用干净的布擦了以后也觉得粘的情况，请喷上一层 BIRAL，清洁以后再涂覆 VG 油。
吸嘴杆组件
将灰色部喷上脱脂剂用布擦
干净，然后在涂覆薄薄的一
层VG油。
推拉力计 DPS-5）
Roller needle (PM5984*)销轴 Pin
Bearing holder assembly 轴承支架组件
Spacer (PM0KWZ*)垫圈
Ring retainer (2MGKHA0016**)
轴衬（注意 方向不要搞错）
Spring (PZ3847*)弹簧
上
下
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
9. 吸嘴杆交換后，装上弹簧和轴衬（2MGKHA0016**）以及轴承支架 ASSY 和垫圈(PM0KWZ*)。
10. 把吸嘴杆 Pin 放入插 PIN 的治具内。
11. 插入吸嘴杆 Pin。
12. 使用吸嘴杆 pin 插入治具把吸嘴杆 pin 放进去。
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱

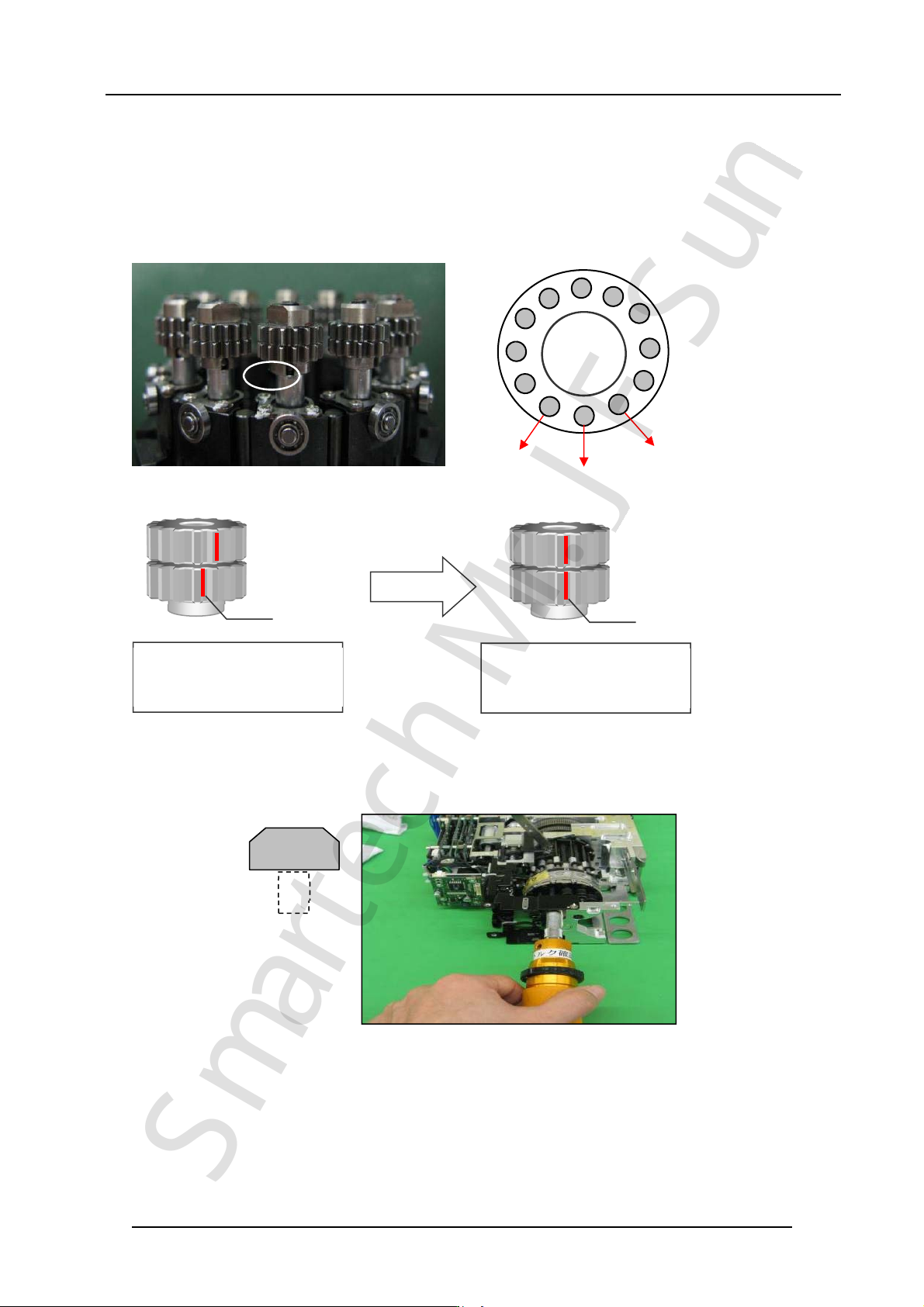

13. 吸嘴杆 pin 放进去后，装上θ軸齿轮。注意:θ轴齿轮的种类有 3 种。
14. 旋转θ軸的角度，使所有吸嘴杆的 Pin 都要朝旋转轴的中心。
15. 在①的状态下，要保证θ軸双片齿轮上下的记号线对齐时，再把θ軸齿轮卡入吸嘴杆
Pin 上。
16. 装上螺母时，要使它的倒角面朝上、而且把螺母用扳手（AB24900）固定住的状态，用
扭力为（1.0N）的扭力螺丝刀把吸嘴杆拧紧。
记号刻线
上下的记号刻线没有对齐
的状态
记号刻线
上下的记号刻线对齐的状
态
下
