H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱
H12S 工作头吸嘴杆交换
需要的治具和工具
吸嘴杆退 Pin 治具（AA1WE02）
吸嘴杆的 pin 放入治具（AA1XC00）
扳手（PB37520）
扭力扳手（AA6KK00）
低强度胶水 222 （S64520）
推拉力计 DPS-5
备件一览表
（根据出厂时期的不同，图号有可能不一样）
No
名称
图号
1 吸嘴杆 SYRINGE AA30A0*
2 弹簧 SPRING PZ26590
3 压块的软垫片 RETAINER FELT PJ11911
4 软垫片 RING FELT PZ26701
5 弹簧座 HOLDER SPRING PM98530
6 轴承 BEARING K4228H
7 齿轮(1)GEAR PM59021
8 齿轮(2)GEAR PM65431
9 齿轮(3)GEAR PM65421
10 推杆 PM76300
11 弹簧 SPRING COIL PZ13360
12 挡圈轴套 COLLAR PM59561
7 8
9
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱
1.1 吸嘴杆的拆除方法
1. 取下工作头的左右侧盖子。
2. 取下工作头下部圆圈架。
3. 取下工作头下面部的 4 个Ｍ2 的螺丝，就可以取下热补偿确认点组件。
4. 取下 12 根吸嘴杆的轴套和弹簧。
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱

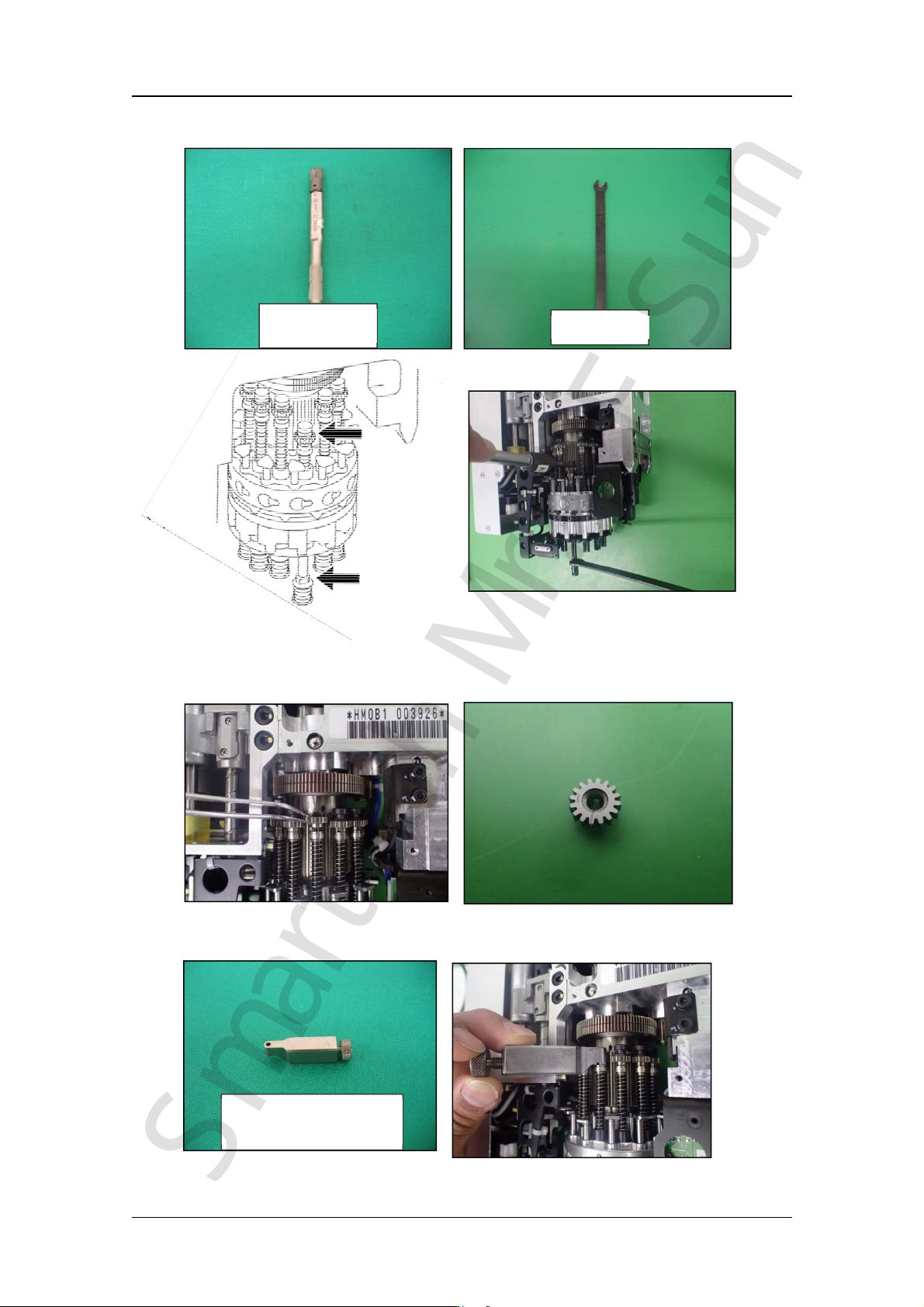

5. 用 5.0 mm 的扭力扳手和 4.5 mm 的扳手把吸嘴杆的推杆取下来。
6. 从吸嘴杆上，把齿轮取下来。
7. 请用退 Pin 治具，将吸嘴杆上的 Pin 退出来。
PB37520
AA6KK00
退Pin治具
（AA1WE02）
