H08 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-？？？？-C 富士機械製造㈱

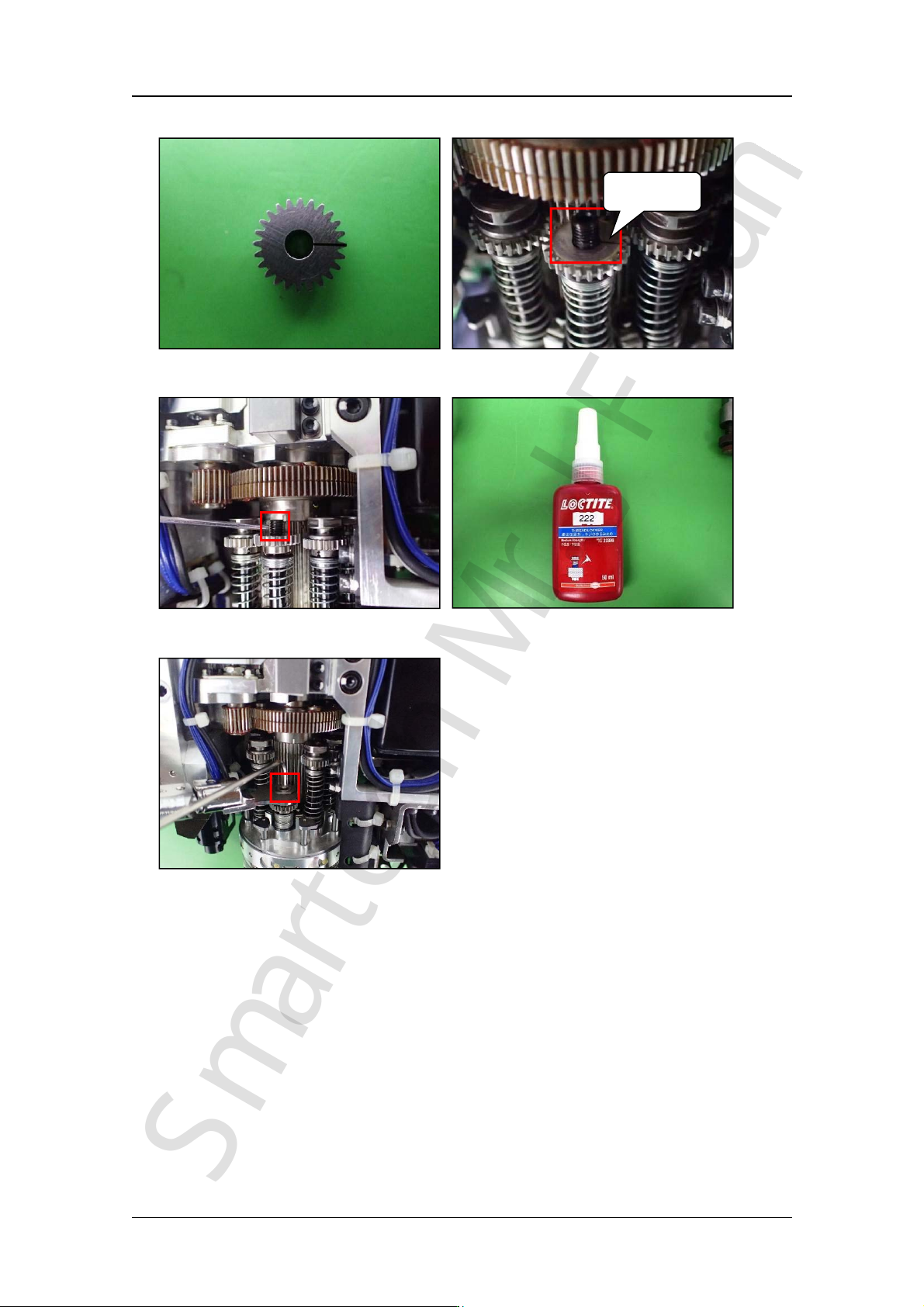

7. 组装时，要使吸嘴杆下部的 Pin 朝中心的状态下，Q 軸小齿轮的记号刻线朝右边。
8. 将新的吸嘴杆上涂上少量低強度的螺丝胶 222。
9. 把推杆用扭力扳手（AA1RN00）来拧紧。拧紧力矩：1.8N
・
m
10. 使所有吸嘴杆下部的 Pin 都要朝中心（参照第 6 步）
11. 装上吸嘴杆的轴套和 8 个弹簧和头下部的垫圈。
12. 安装上工作头的侧盖板。
13. 开始校正精度 Calibration。如果不能自动进入精度校正的话，请执行“辅助软件”内
的固有值中的「校正的再测定指定」。
14. 吸嘴杆的交換到此结束。
记号刻线
