1.4 元件有无电流值（灰度亮度值）的调整「ADJUSTMENT 2」
1. 从「ADJUSTMENT 1 状态」按上方按钮，显示出「ADJUSTMENT 2」，然后按下方的按钮进
入「ADJUSTMENT 2」的「CURRENT」。
2. 同时按上下按钮，使影像黑白 2 值化。用纸遮住右侧的玻璃，确认对左侧没有影响。然
后用纸遮住左侧的玻璃，确认对右侧没有影响。
3. 同时按上下按钮，解除黑白 2 值化状态。
4. 将 R 軸旋转一圈，确认亮度值（GR, GL）没有极端的变化。如果亮度值变化很大时，请
确认荧光纸部的状态，如果有灰尘，请清洁干净或者换新的。
5. 在「ADJUSTMENT 2」「CURRENT」状态下，用手转 R 軸，找到「GR, GL（灰度亮度值）」
为最大和最小的位置。确认最大和最小的位置上的 GR, GL（灰度亮度值）都在允许范围
120～160 内。(目标值:120)
6. 此时 CURRENT 电流值要在 24mA 以下。
公差值 目标值
（GR, RL）(灰度亮度
值)
120～160 120
CURRENT（电流值） 24mA 以下
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
13
富士機械製造㈱
灰度亮度值如果达不到目标值时，请做如下的调整。

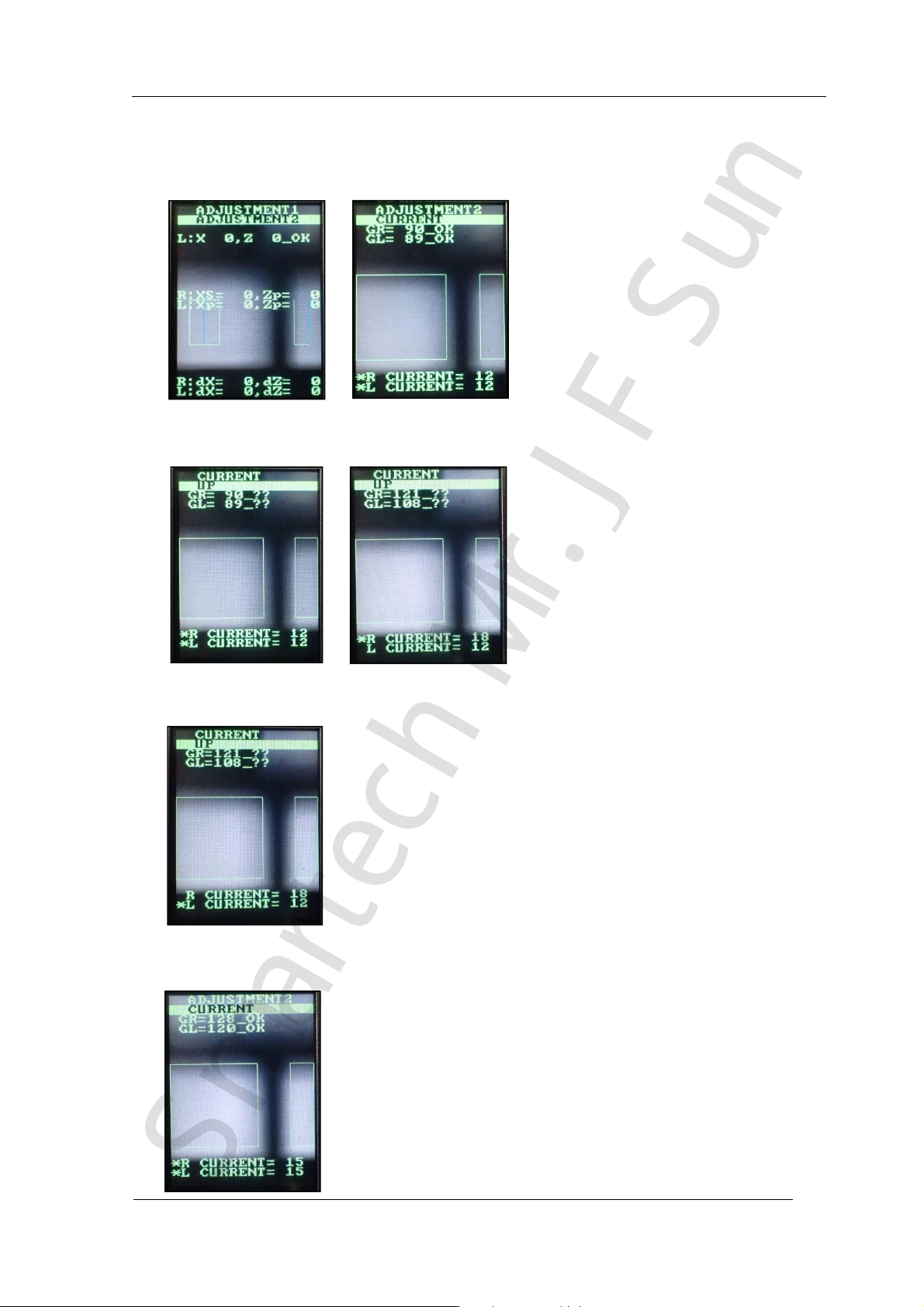

7. 按下方按钮，切换「CURRENT, UP」或者「CURRENT, DOWN」的显示。如果要使数值变大，
显示出「CURRENT, UP」后，按下方按钮来调整。如果要使数值变小，按上方的<t11/>按
钮，显示出「CURRENT, DOWN」后，再按下方按钮来调整。
8. 进入范围后，按上方按钮，显示出「CURRENT, BACK」。
9. 按下方按钮，显示出「ADJUSTMENT2, CURRENT」。
10. 按上方按钮，显示出「ADJUSTMENT2, SET」。按下方按钮来保存设置。
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
14
富士機械製造㈱
R CURRENT、 L CURRENT 分别调整的方法。
11. 从「ADJUSTMENT 1 状态」按上方按钮，显示出「ADJUSTMENT 2」，然后按下方的按钮进
入「ADJUSTMENT 2」的「CURRENT」。
12. 按下侧按钮显示出「CURRENT, UP」或者「CURRENT, DOWN」，然后长按下侧按钮。只有
R CURRENT 上出现＊，在此状态下，按下方按钮，就只能设置 R 右边的电流值。
13. 长按下方按钮，只有 L CURRENT 上出现＊。在此状态下，按下方按钮，就只能设置 L 左
边的电流值
14. 长按下方按钮，使ＲＬ左右的 CURRENT 两者都显示＊。在此状态下，按下方按钮，就可
以设置ＲＬ两者的电流值。
