H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱

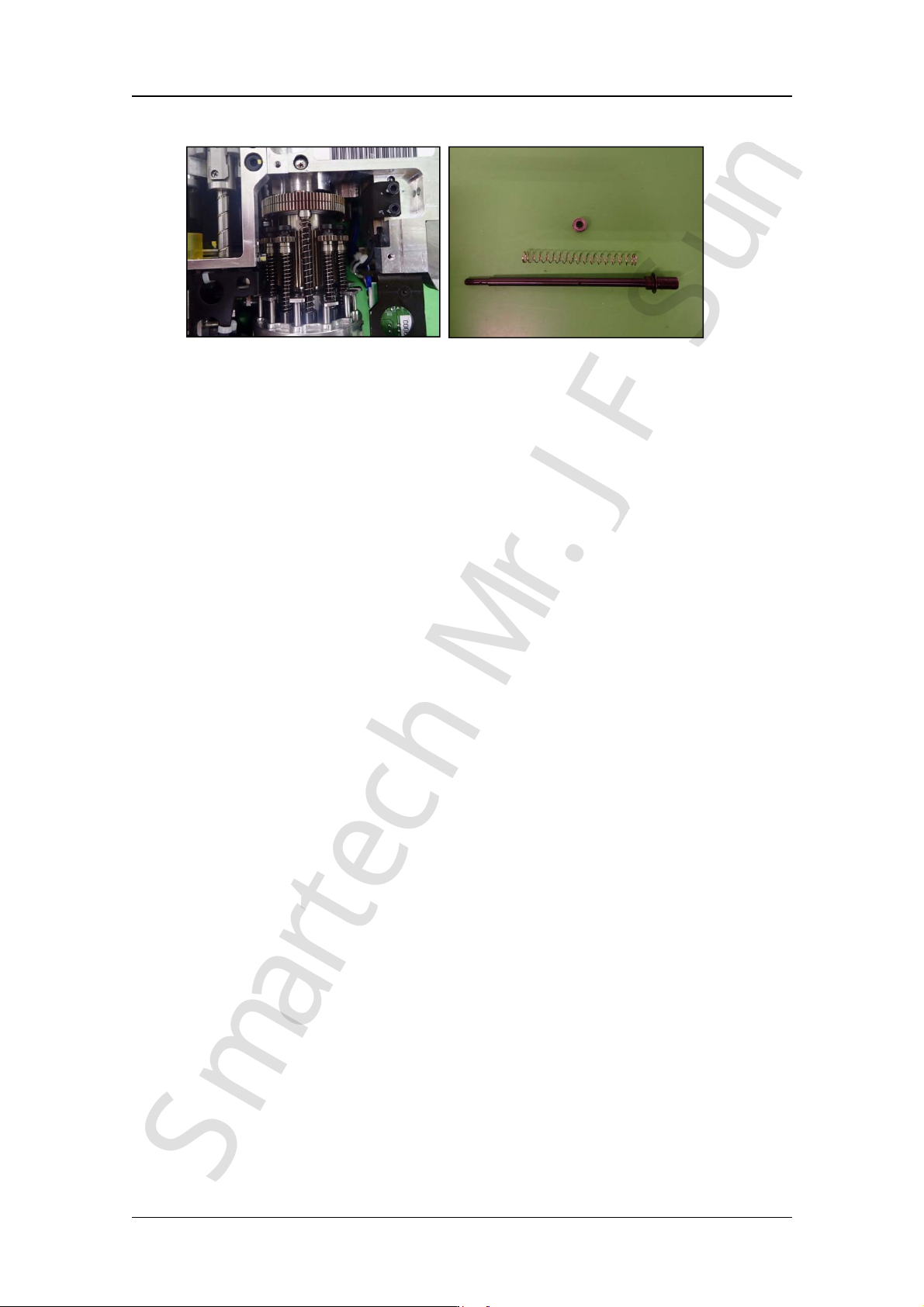

8. 取下吸嘴杆、轴承、弹簧。
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱
1.2 吸嘴杆的组装

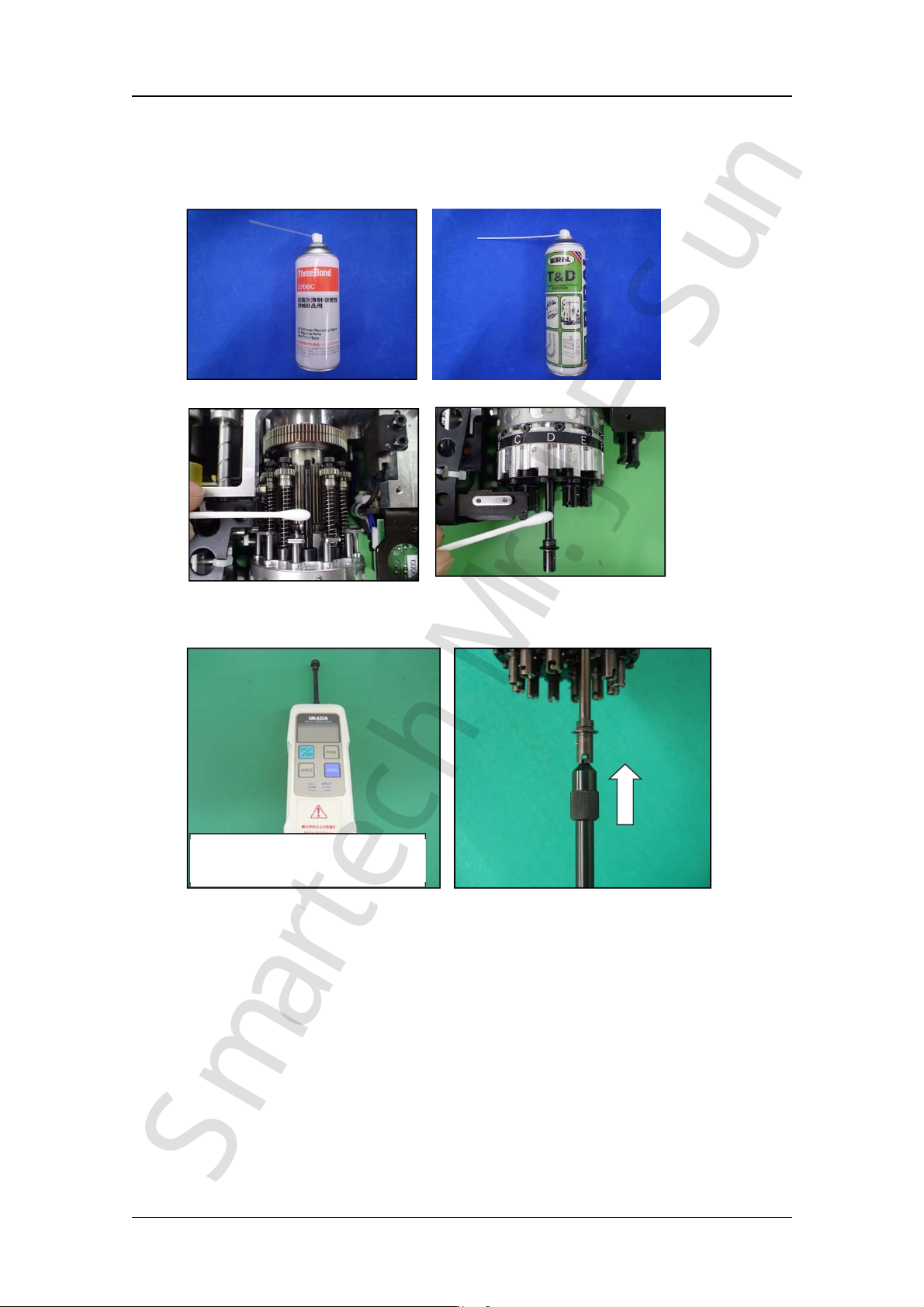

1. 把吸嘴杆的表面用脱脂试剂擦干净后，把它插到头上，在棉棒上沾一点 T&D，涂覆到
吸嘴杆表面上（薄薄的一层即可）。
参考：用推力计（DPS-5）来测量吸嘴杆的启动阻力。确认要在 0.98 N 以下。
推拉力计 DPS-5，也称推力
计。
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱

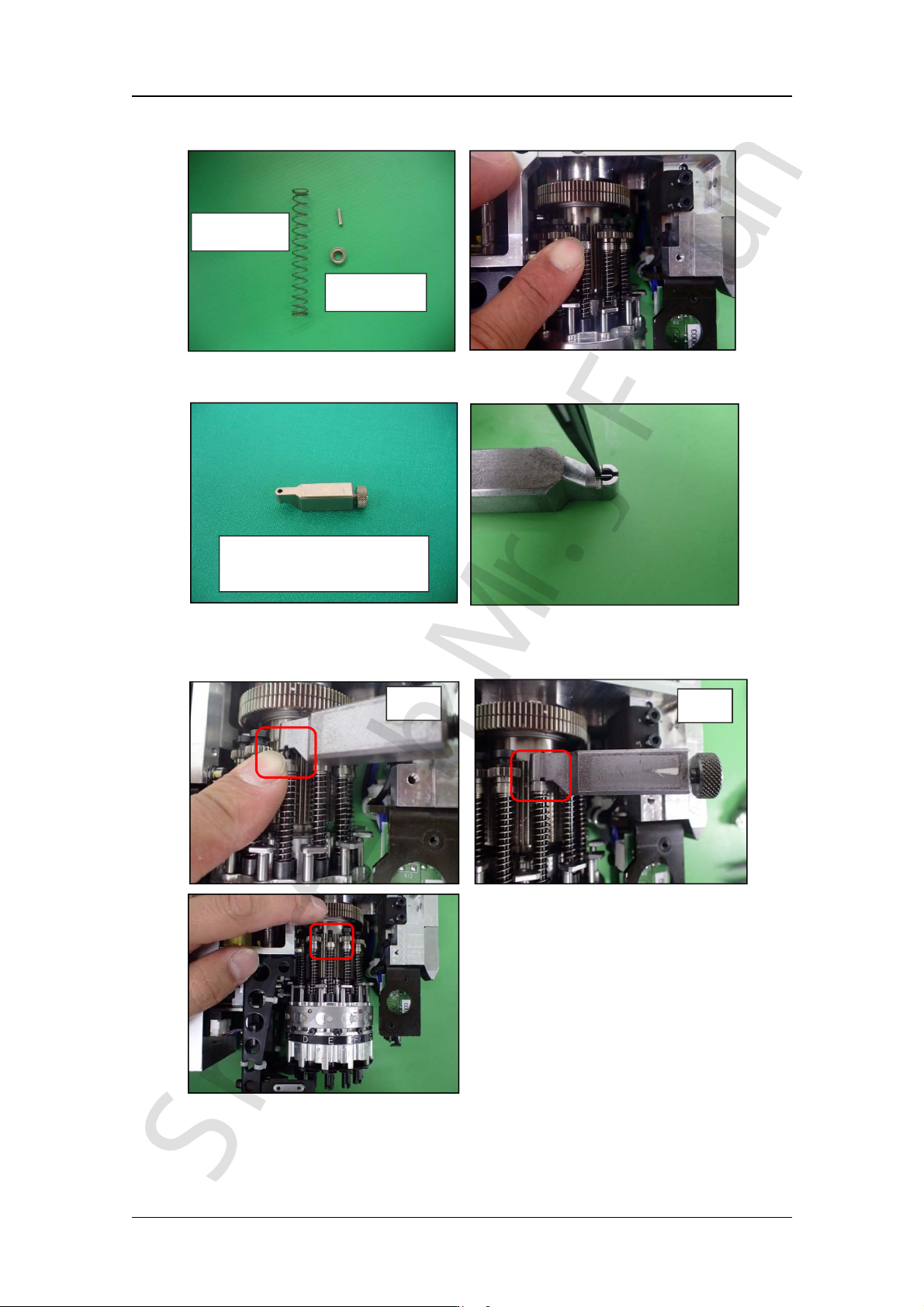

2. 把吸嘴杆上的弹簧和轴承装上。
3. 把吸嘴杆 Pin 放入插 PIN 的治具内。
4. 将吸嘴杆 Pin 的孔和插 pin 治具的位置对准，然后确认治具和轴承的上下都没有间隙
以后，把 Pin 插进去。
轴承
弹簧
吸嘴杆的 pin 放入治具
（AA1XC00）
图 1
图 2
