V12 Head Repair Training Text for Service Engineers
ＩＰＳ调整
FK-9F98-79-0C 富士機械製造㈱
V12 IPS 相机位置调整、电流数值（亮度值）的调整
以及元件区间确认

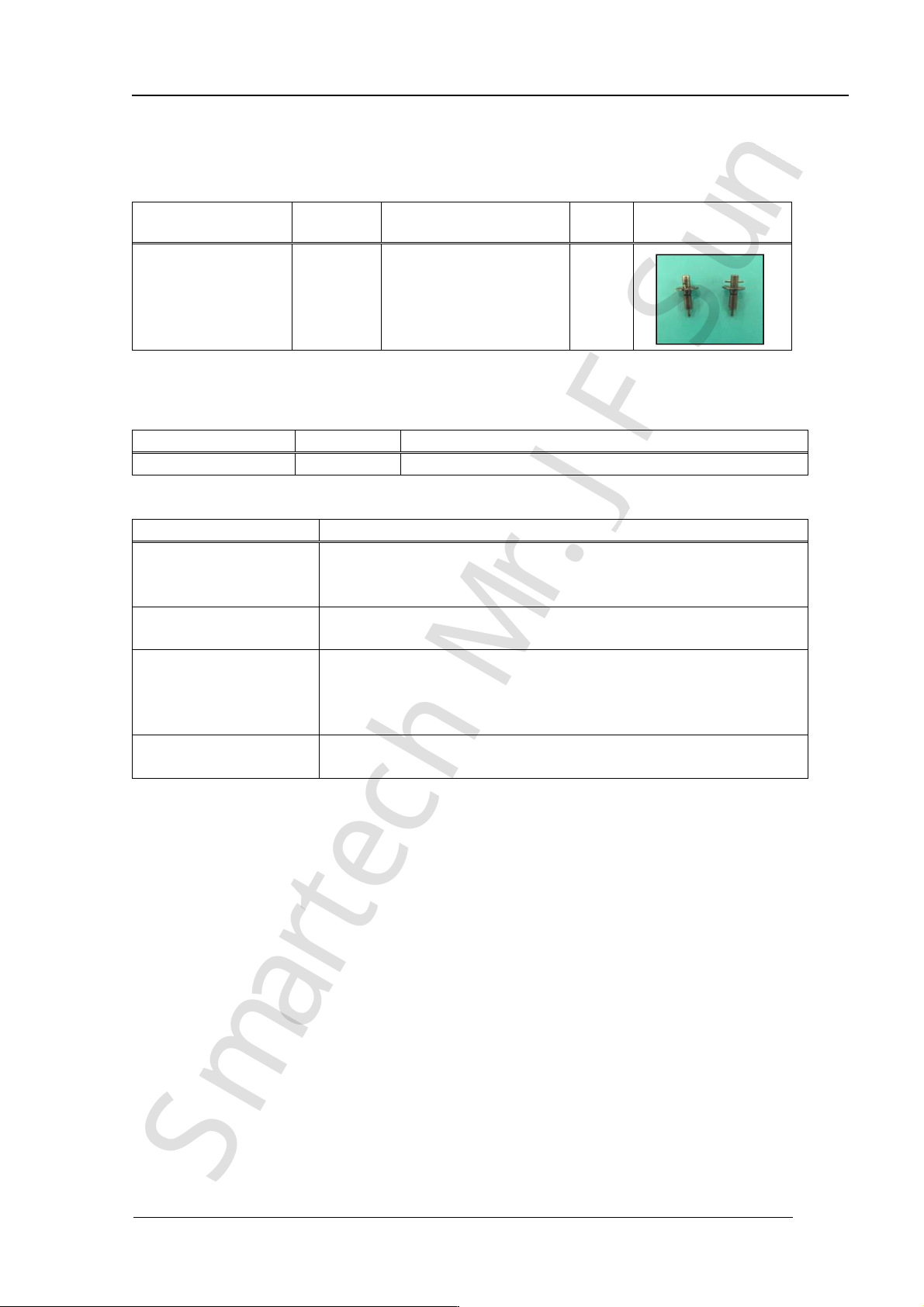

1.1 需要的治具
适用的工作头 图号 名称 个数 照片
V12（IPS2） AA63T0*
元件侧面检测用相机的
分辨率测量治具
2
需要的软件
名称 图号 备注
MotionTool.mini 无 从 NXT 机器应用软件的光盘开始安装
检查项目 公差值
LED 电流调整
亮度值 GR = 95 以上, GL = 95 以上 （调整电流值使 GR 和 GL 的
亮度值在 95 以上 250 以下。目标数值 120）
电流值 CURRENT ＝ 24 mA 以下
确认相机分辨率
L: X = 92 ～ 108
L: Z = 92 ～ 108
中心值 R: Xs = 380～400 (目标值: 390), Zp = 310～330 (目标值:
320)
L: Xp = 80～100 （目标值: 90）, Zp = 310～330 (目标值:
320)
倾斜 R: dX = 0～9 （目标值: 0）, dZ = 0～9 (目标值: 0)
L: dX = 0～9 （目标值: 0）, dZ = 0～9 (目标值: 0)
