V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱

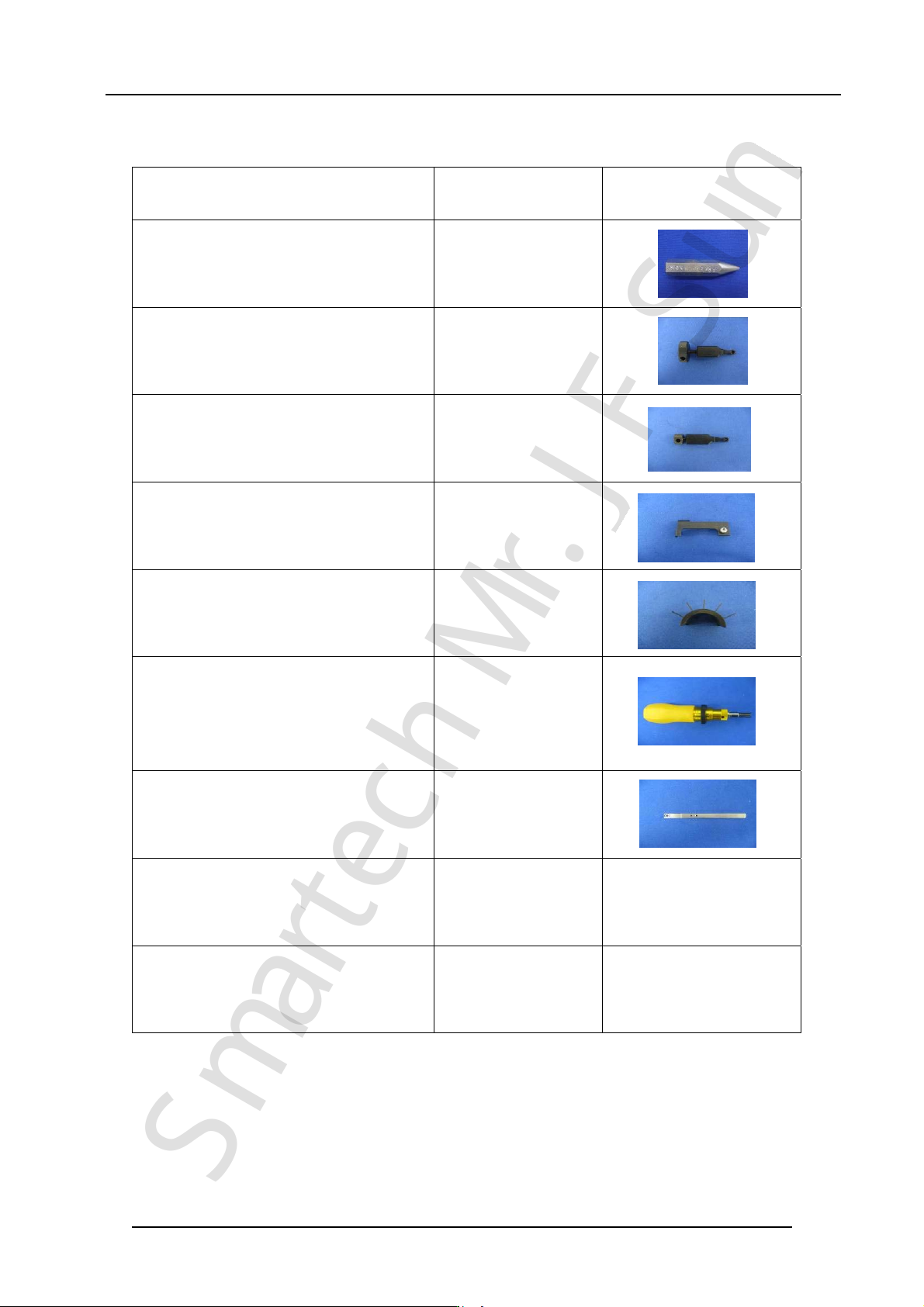

使用治具以及油脂：
名称 图号 照片
Pin 销轴放入治具 2MGKHJ012400
放入 Pin 销轴治具 2AGKHJ008500
退 Pin 销轴治具 AA6WT0*
V12 吸嘴杆拆装时的固定(BKT)治具 AB24700
V12θ軸角度对齐确认治具 AA8NG0*
V12 吸嘴杆齿轮组装用扭力扳手治具
AB24800
V12 吸嘴杆齿轮组装用扭力扳手治具 AB24900
推拉计 DPS-5
VG 油 K60192
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱

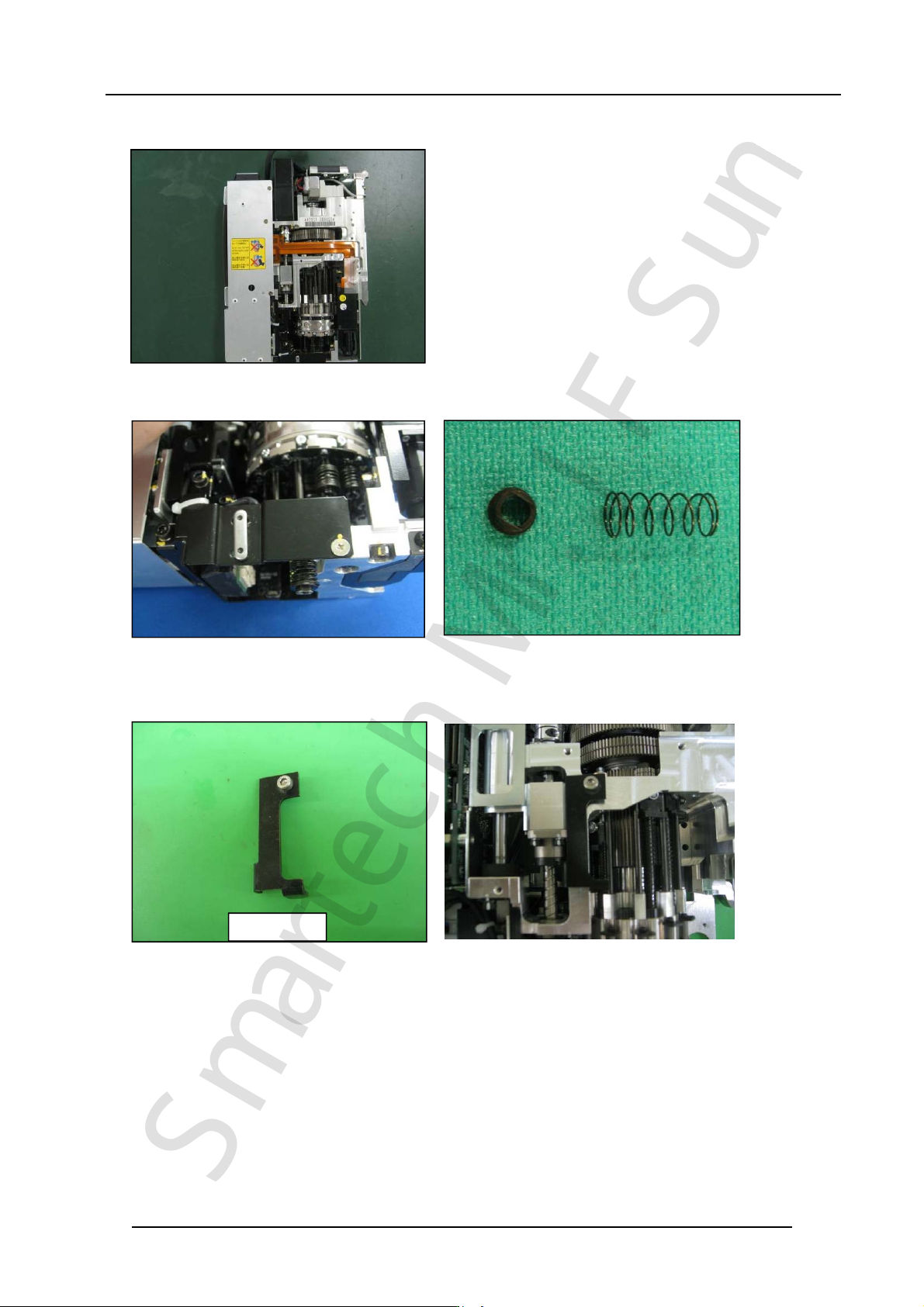

1. 拆除工作头的盖罩。
2. 将所有的吸嘴杆前部的弹簧和轴套取下。
3. 装上 BKT 固定治具(
AB24700)，保持吸嘴杆处在下降的状态。
A
B24700
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱

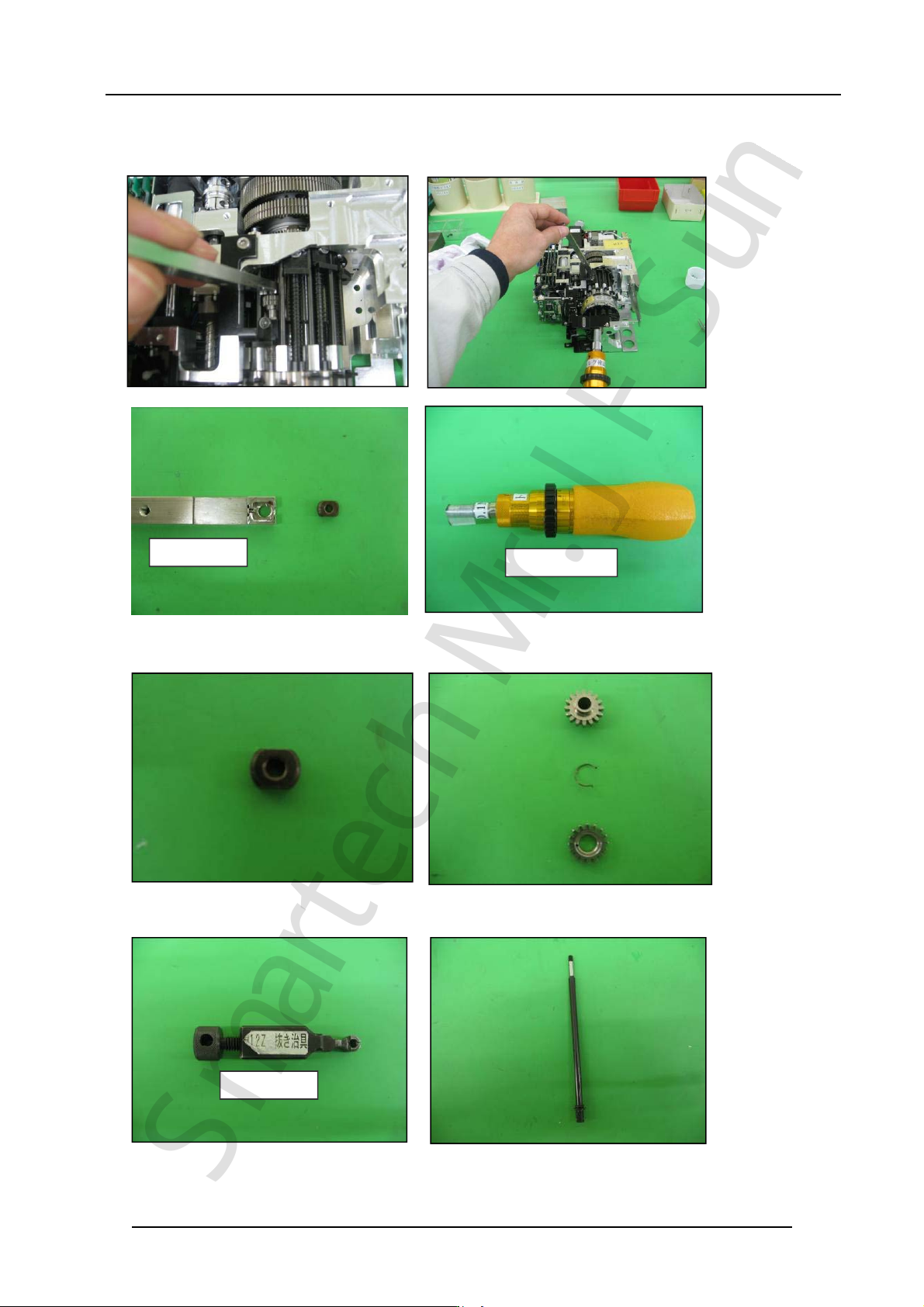

4. 用 5.0 mm 长的扳手（AB24900）和 4.0 mm 长的螺丝刀 AB24800 把吸嘴杆的 pusher 取下
来。
5. pusher 和齿轮就可以分开。此时，请注意不要遗失齿轮和弹簧。
6. 请用退 Pin 治具，将吸嘴杆上的 Pin 退出来。
AB24800
AB24900
AA6WT00
CONFIDENTIAL
SmartechMr.J FSun
