H24(G) Head Repair Training T ext for Service Engineers 吸嘴杆的交换 FK-9F50-08-0C 富 士 機 械 製 造 ㈱ 1.2 装回吸嘴杆的方法 1. 将新的吸嘴杆上涂上 Biral T&D。 2. 把新的吸嘴杆放进旋转头部的孔里，用数码受力测量仪，测量一下吸嘴杆的启动阻力。 阻力值公差 0.2N 以内。 3. 然后像下图那样，把弹簧套在吸嘴杆上。 阻力值公差 0.2…
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
10. 用上齿轮和下齿轮把弹簧夹住，不要放松。
11. 从工作头上，把吸嘴杆上的部品取出，要确认所有的元件都没有掉落。
12. 吸嘴杆取出操作到此为止。
吸嘴杆
轴
弹簧 螺母
转臂
挡圈轴套
挡圈轴套
上齿轮
齿轮弹簧
下齿轮
如果没有损坏
，
上
、
下
的小齿轮没有必要分离
开。
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
1.2 装回吸嘴杆的方法
1. 将新的吸嘴杆上涂上 Biral T&D。
2. 把新的吸嘴杆放进旋转头部的孔里，用数码受力测量仪，测量一下吸嘴杆的启动阻力。
阻力值公差 0.2N 以内。
3. 然后像下图那样，把弹簧套在吸嘴杆上。
阻力值公差 0.2N 以内
弹簧
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
4. 请用弹簧压块治具（2MGTHJ006500/>）把弹簧压紧到底部。

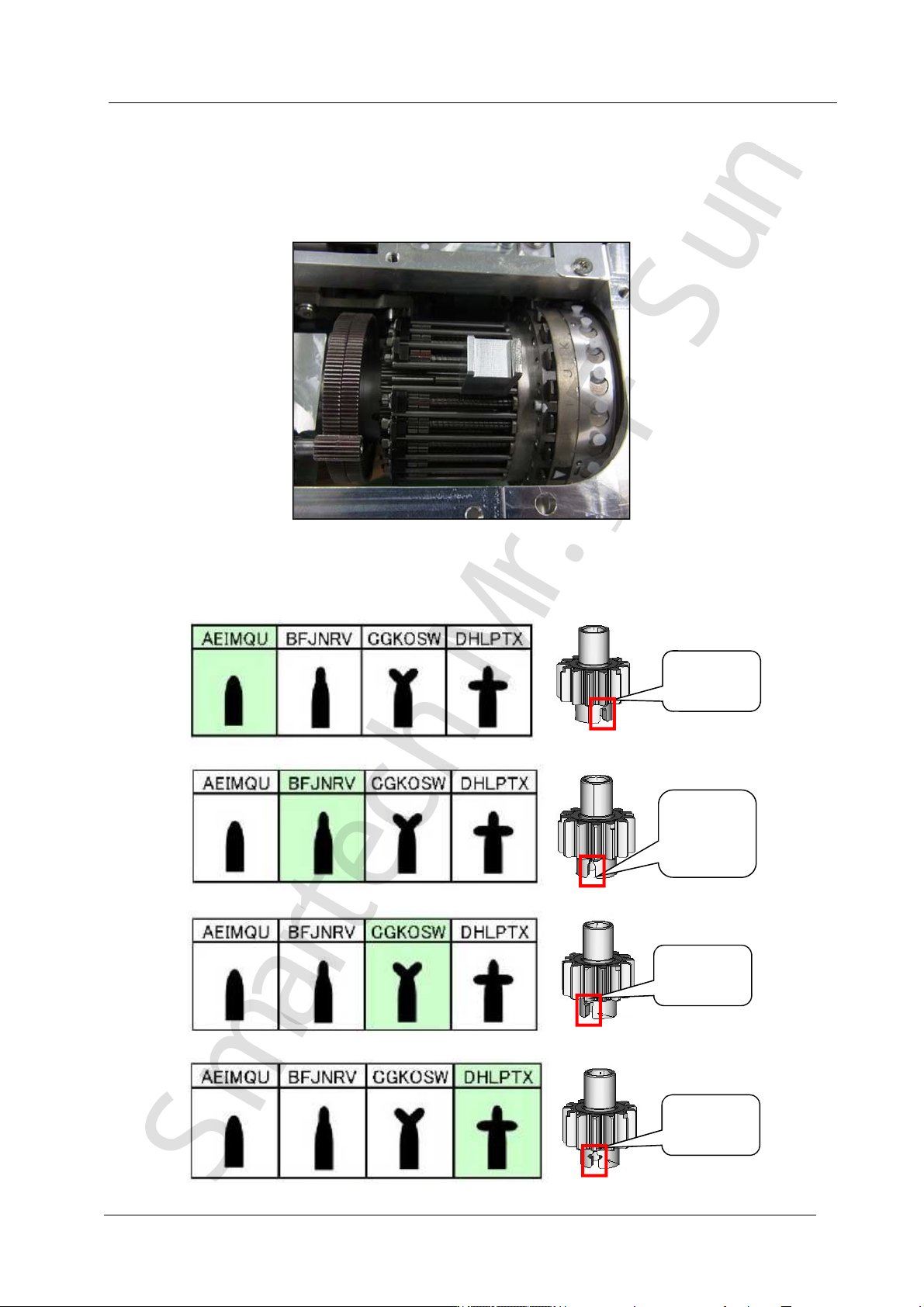

5. 不同位置的吸嘴杆上的齿轮形状是不一样的。所以装齿轮时，一定要确认齿轮和吸嘴
杆的组合是否正确。齿轮的种类有４种。请参考齿轮下部切槽的形状来看图。
请确认切
槽的形状
请确认切
槽的形状
请确认切
槽的形状
请确认切
槽的形状
CONFIDENTIAL
SmartechMr.J FSun
