H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
3
富士機械製造㈱
1.1 模组上的准备
为了能够调整 IPS 相机的位置，需要将 R 軸移动到 RA 的固有值位置（吸嘴 A<t5/>在正
面）上。
1. 取下正面的盖子，在 Hold B 和Ｘ上，装上吸嘴治具。
2. 把工作头装到模组上、然后打开机器底座的电源。<t0/>
3. 显示出 START 等候画面后，按开始，马上请按下周期停止按键。
使用「MotionAjustmentTool」软件，在模组上确认工作头 R 轴的伺服脉冲数值。请按下
列步骤进行。
4. 启动 MotionAjustmentTool，然后选择通讯连接软件。
5. 选择 Communication ⇒ [Connect]、<t0/>输入底座 IP 地址和模组号码，然后按
<t1/>[OK<t2/>]。
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
4
富士機械製造㈱
6. 通讯成立后，会显示出各軸现在位置的伺服脉冲数值。Axis 3 是 R 軸伺服脉冲数值。
请把这个数值记录下来。公差范围：30000±3000Pulse 以内
7. 在 IP 地址的地方，右键，然后切断通讯。
R軸
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
5
富士機械製造㈱
8. 关闭机器底座电源，然后重新启动机器。

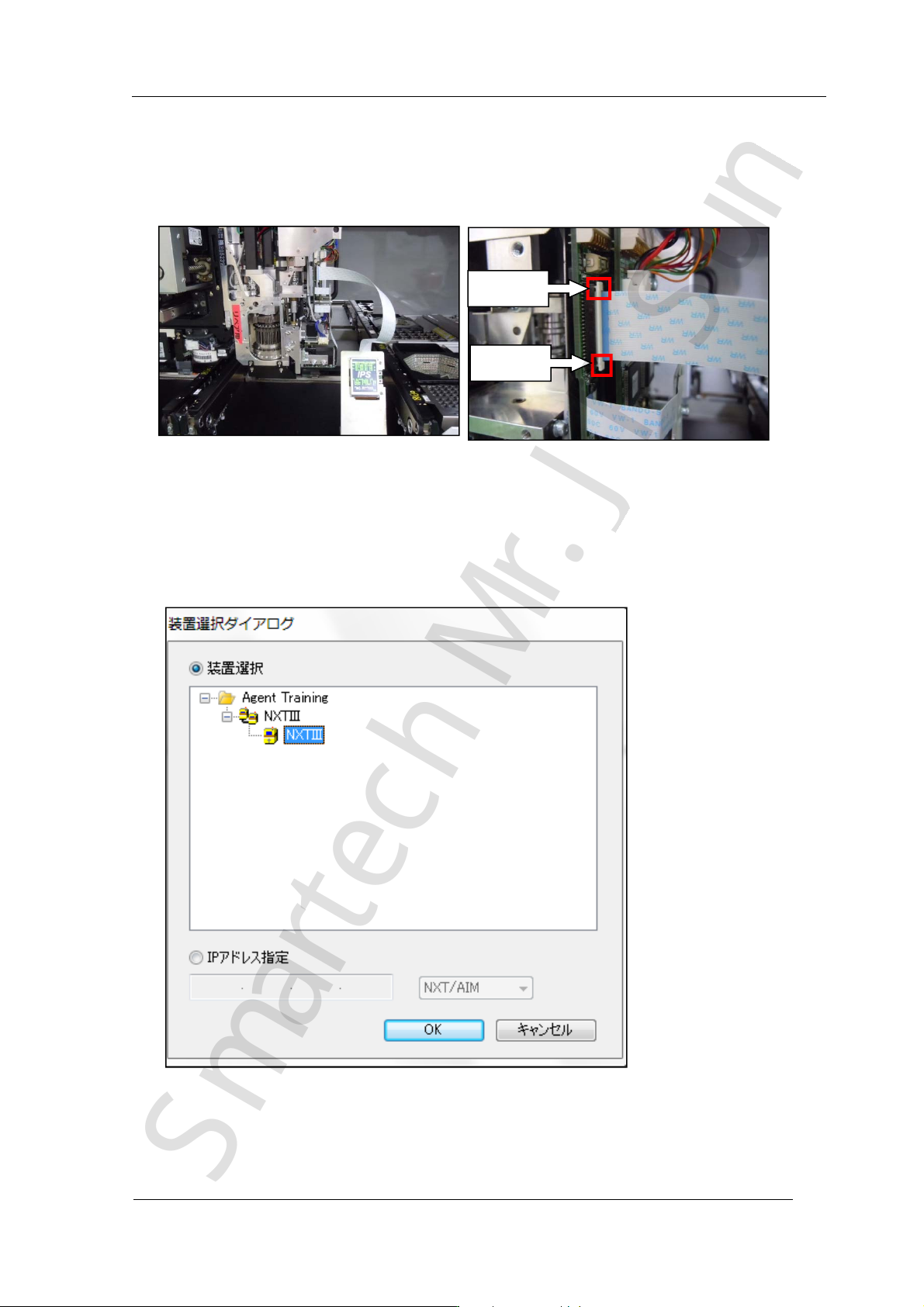

9. 把 IPS 显示屏治具装到工作头上，要使接线的蓝色部分朝左。注意、白色的爪扣非常
容易折断。
下面是使用 Equipment Check，给工作头供电的方法。
10. 请按下操作面板的 POWER 按钮，唤醒机器。
11. 打开 Equipment Check，选择机器后，按 OK。
爪扣
爪扣
