H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
15
富士機械製造㈱
1.5 元件有无视野的确认「ADJUSTMENT 3」
1. 在 Hold B 和Ｘ上，装上吸嘴治具。
2. 使用 MotionAdjustmentTool 显示出伺服数值，使 R 軸处在 RA 的位置（30000±3000）。
3. 按上方按钮，显示出「ADJUSTMENT 3」，然后按下方的按钮。按下侧按钮，显示出
「ADJUSTMENT 3, CHECK」，确认数值是否在下面的范围内。
4. 在「ADJUSTMENT 3, CHECK」的状态下，把、右侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
5. 在「ADJUSTMENT 3, CHECK」的状态下，把、左侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
6. 取下 B 和 X 上的吸嘴治具。
EDGE2＝OK EDGE3＝OK
S2＝75～95% S3＝25～45%
EDGE2＝NG EDGE3＝OK
AREA2＝100% AREA3＝25～45%
EDGE2＝OK EDGE3＝NG
75～95% S3＝100%
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
16
富士機械製造㈱
7. 显示出「ADJUSTMENT3, CHECK」在不遮光的状态下确认。
8. 在「ADJUSTMENT 3, CHECK」的状态下，把、右侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
9. 在「ADJUSTMENT 3, CHECK」的状态下，把、左侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
A
REA2=OK
A
REA3=OK
S2=0% S3=0%
A
REA2=NG
A
REA3=OK
S2=100% S3=0%
AREA2=OK AREA3=NG
S2=0% S3=100%
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
17
富士機械製造㈱

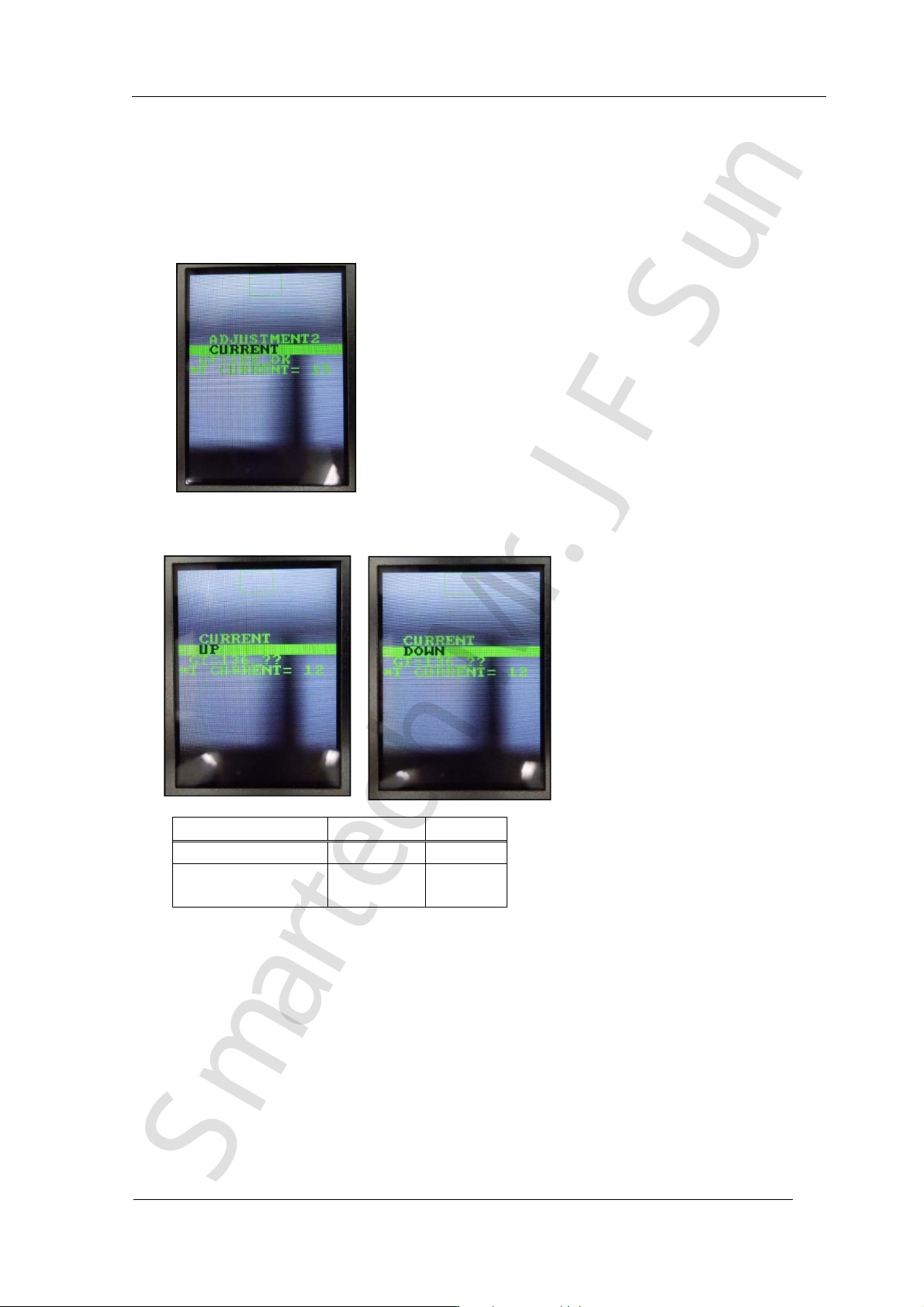

1.6 吸嘴有无电流值（灰度亮度值）的调整
1. 按上方按钮，选择「ADJUSTMENT 3, BACK」，然后按下按钮，显示出「ADJUSTMENT2,
CURRENT」。
2. 长按下侧按钮，切换成区域 4 的调整模式。吸嘴有无确认区域称为区域 4
3. 按下方按钮，显示出「CURRENT, UP」或者「CURRENT, DOWN」，以便调整电流值。
4. 将 R 軸旋转一圈，确认亮度值（（GT）没有极端的变化。如果亮度值变化很大时，请确
认荧光纸部的状态，如果有灰尘，请清洁干净或者换新的。
公差值 目标值
灰度亮度值（GT） 160～180 180
CURRENT （ 电 流
值）
24mA 以下
