V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
V12 吸嘴杆以及吸嘴杆齿轮的交换
如果工作头的吸嘴杆出现如下的状况时，需要交换 Syringes:
1. ●Syringes 折断时。
2. ●在进行 auto-calibration 时，某个特定的 Syringes 发生 Q 軸或者 R 軸错误时。
3. ●进行 PAM 测量，某个特定的 Syringes 总是发生贴装位置偏差时。
准备
名称 图号 备注
吸嘴杆 PM07RX6 ASSY 组图（包括 O 型圈）
齿轮 PM04MK* 上侧的吸嘴杆齿轮
齿轮 1 （下側） PM04MH* 装到吸嘴 A, D, G, J 上
齿轮 2 （下側） PM053S* 装到吸嘴 B, E, H, K 上
齿轮 3 (下側) PM053T* 装到吸嘴 C, F, I, L 上
弹簧 PZ3439* 齿轮间的弹簧
垫片
PM0KWZ* 如果没有损坏，没有必要交换。
Ring retainer 轴衬 2MGKHA0016
**
如果没有损坏，没有必要交换。

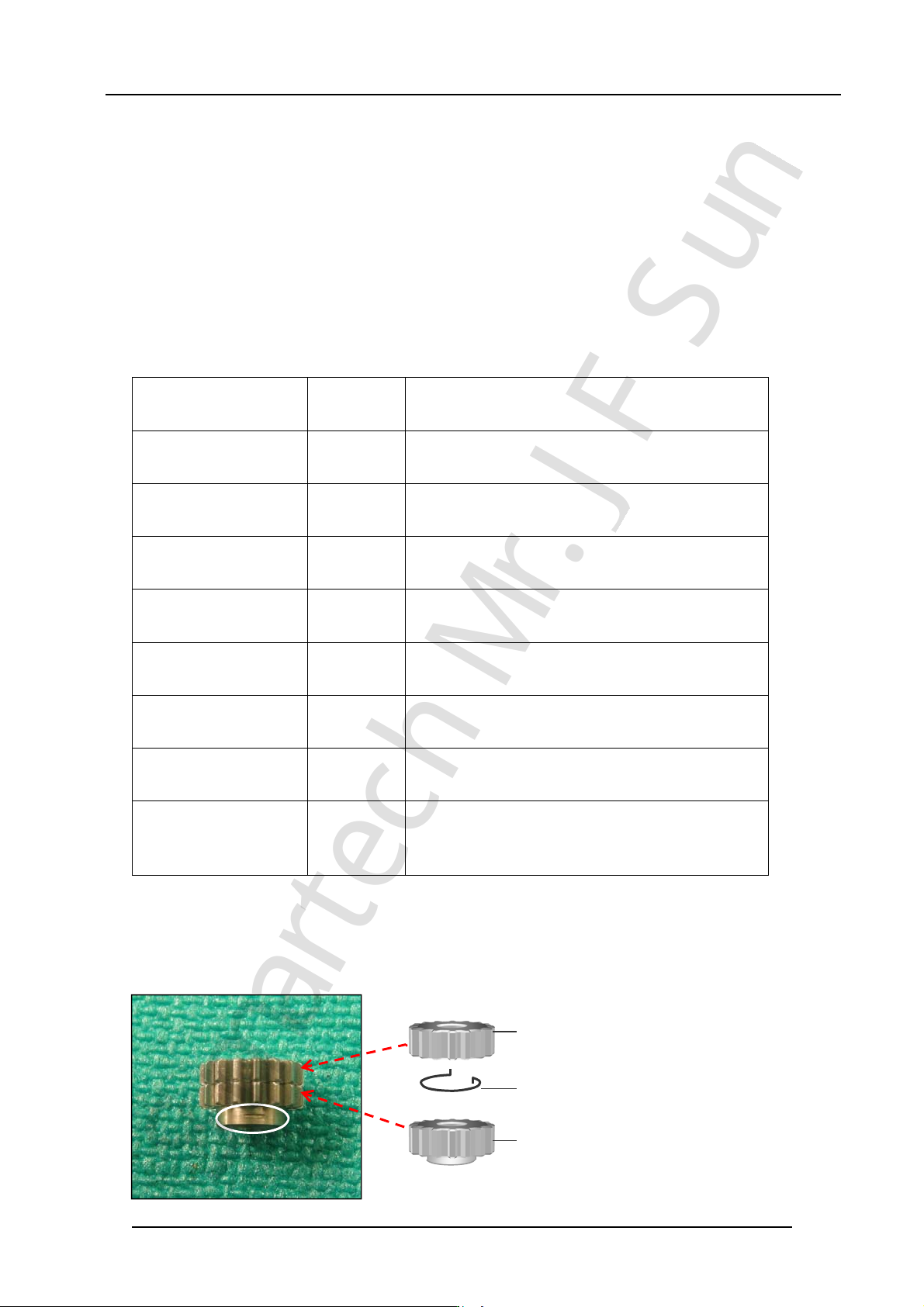

注意： V12 吸嘴杆的齿轮是剪式两片齿轮。由上下两片不同的齿轮构成。
注意： V12 吸嘴杆的齿轮有 3 种类型。如上表所示，各个齿轮的位置是固定的齿轮根据说
明刻线根数的不同，分成 1, 2, 3 种。
弹簧
下侧齿轮
（3 种类型不通用）
上侧齿轮（所有的都通用）
