H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
8
富士機械製造㈱
各部名称和调整模式的说明
模式名：显示现在选择中的调整模式。
选择按钮：从现在的模式要移动到其他的模式时使用。
设置按钮： 保存和选择模式时使用。
调整模式中有以下 6 个模式。各个模式能够调整的内容不同。
模式名称 内容
AUTO MODE 工作头上有电时的初始画面。
ADJ MODE 调整模式 是下面 3 个调整模式的人口。
ADJ MODE1 调整模式 1 调整分辨率和倾斜。
ADJUSTMENT 2 进行亮度值和电流数值的调整。
ADJUSTMENT3 调整模式 3 确认视野。
CONFIGURATION 架构 进行功能设定。
选择按钮
设置按钮
模式名称
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
9
富士機械製造㈱
1.2 设置类型
1. 确认「IPS TYPE」为 2a、「HARD TYPE」为 12。如果不正确，请长按、下面的按钮、进
入「ADJ MODE」す。
2. 在「ADJ MODE」画面中，同时按上下按钮，显示出「CONFIGURATION」画面。
3. 按上面的按钮，使其变成「IPS TYPE」为 2a、「HARD TYPE」为 12，然后按下面的按钮
来保存你的设定。
4. 变更设定后，需要重新启动机器的底座。
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
10
富士機械製造㈱

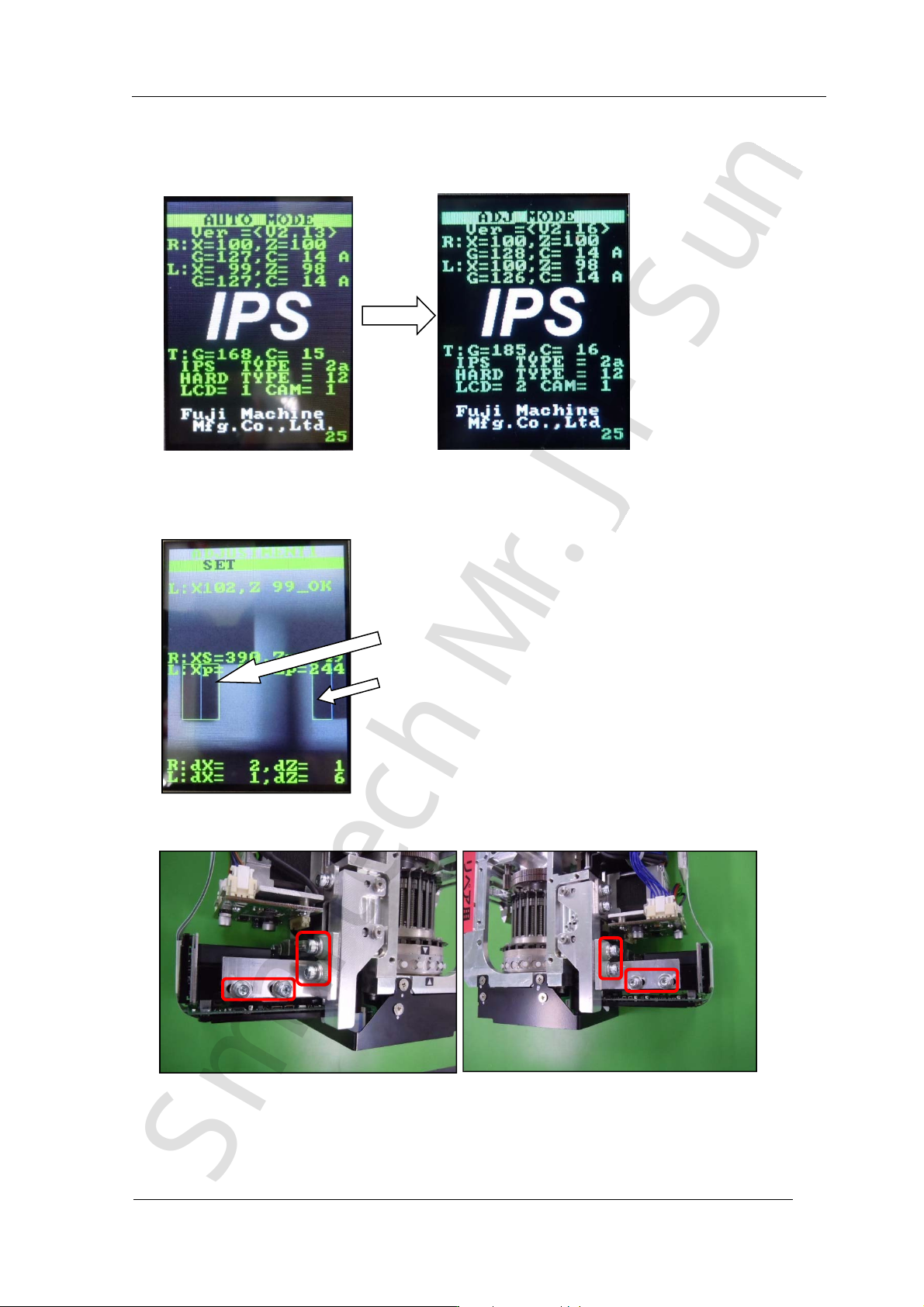

1.3 调整相机的组装位置
1 长按下面的按钮、进入「ADJ MODE」。
2 长按下面的按钮，进入「ADJUSTMENT１」使 LED 处在一闪一亮的状态下，在 B 和 X 吸嘴杆
上装上吸嘴治具，调整相机的位置，使影像显示在 LCD 的绿色框框内。
3 请放松下面的螺丝，调整相机的位置使中心值、分辨率、倾斜都在允许范围内。
绿色框框内治具的
影像要正好在内
