H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱

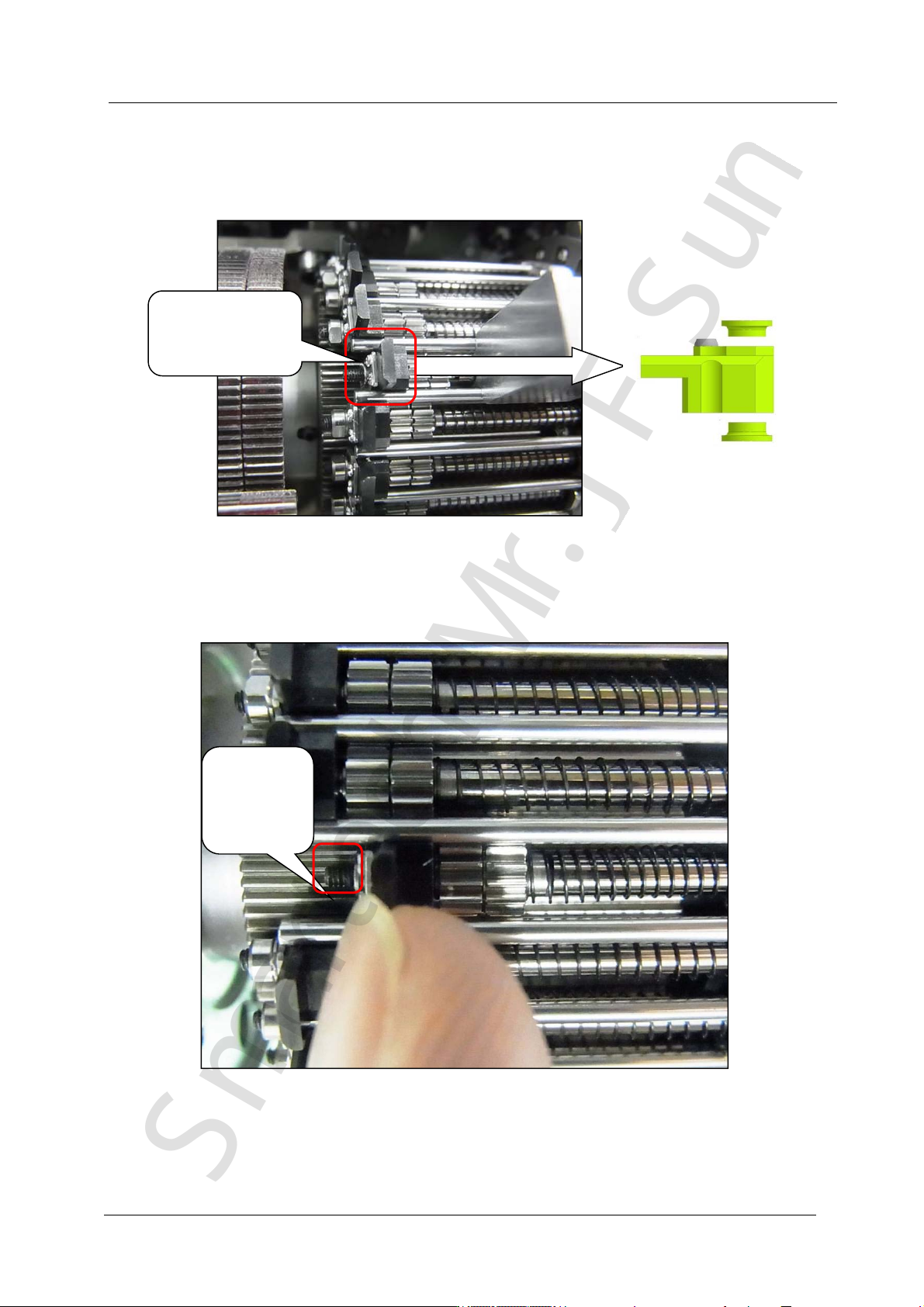

12. 请装上下部轴套、转臂、上部轴套。请参考下图，确认各个零件的方向正确后，再装
上去。
13. 把少量的螺丝胶 222 涂在吸嘴杆前部的螺纹上。涂的太多，会漏在θ軸齿轮上，妨碍
齿轮的动作。一定要充分注意。
请装上下部轴
套、转臂、上部
轴套。
请在这里
上涂抹
loctite
222。
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱

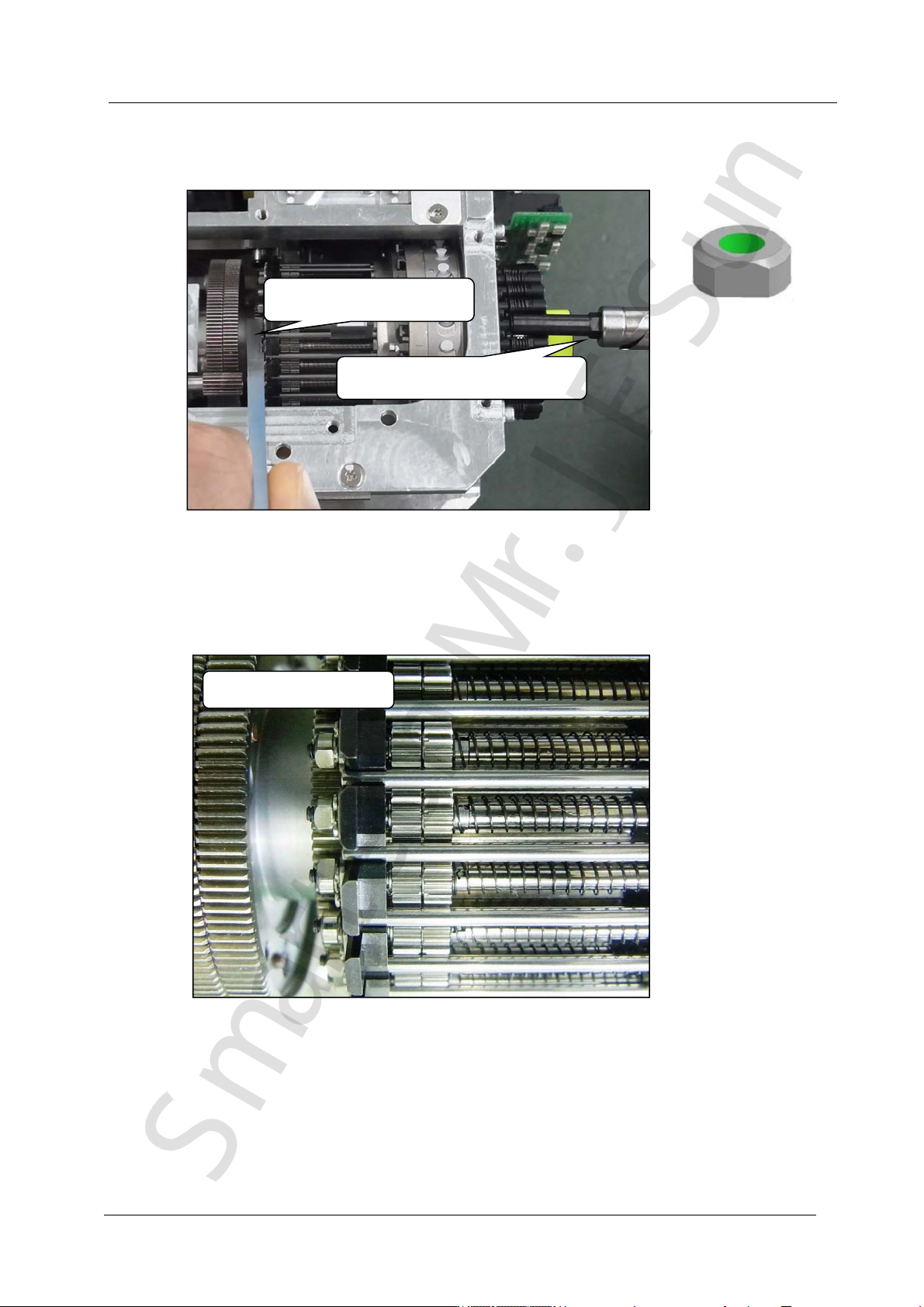

14. 用扳手和扭矩螺丝刀，把新换上的吸嘴杆的螺母用 0.1N.m 的 力量拧紧。一定要使螺
母上有倒角的面朝上。（参考有下图）
15. 取下弹簧压块 2AGTHJ002200。
16. 拧紧螺母后，正确的吸嘴杆如图片所示。（图片中已经取下了治具）
17. 装上盖子。
18. 吸嘴杆的组装到此结束。
上
下
组装完毕的吸嘴杆。
扳手：2AGKHJ00420*
扭矩螺丝刀：2AGKHJ01500*
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
MEMO:
