V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
9. 吸嘴杆交換后，装上弹簧和轴衬（2MGKHA0016**）以及轴承支架 ASSY 和垫圈(PM0KWZ*)。

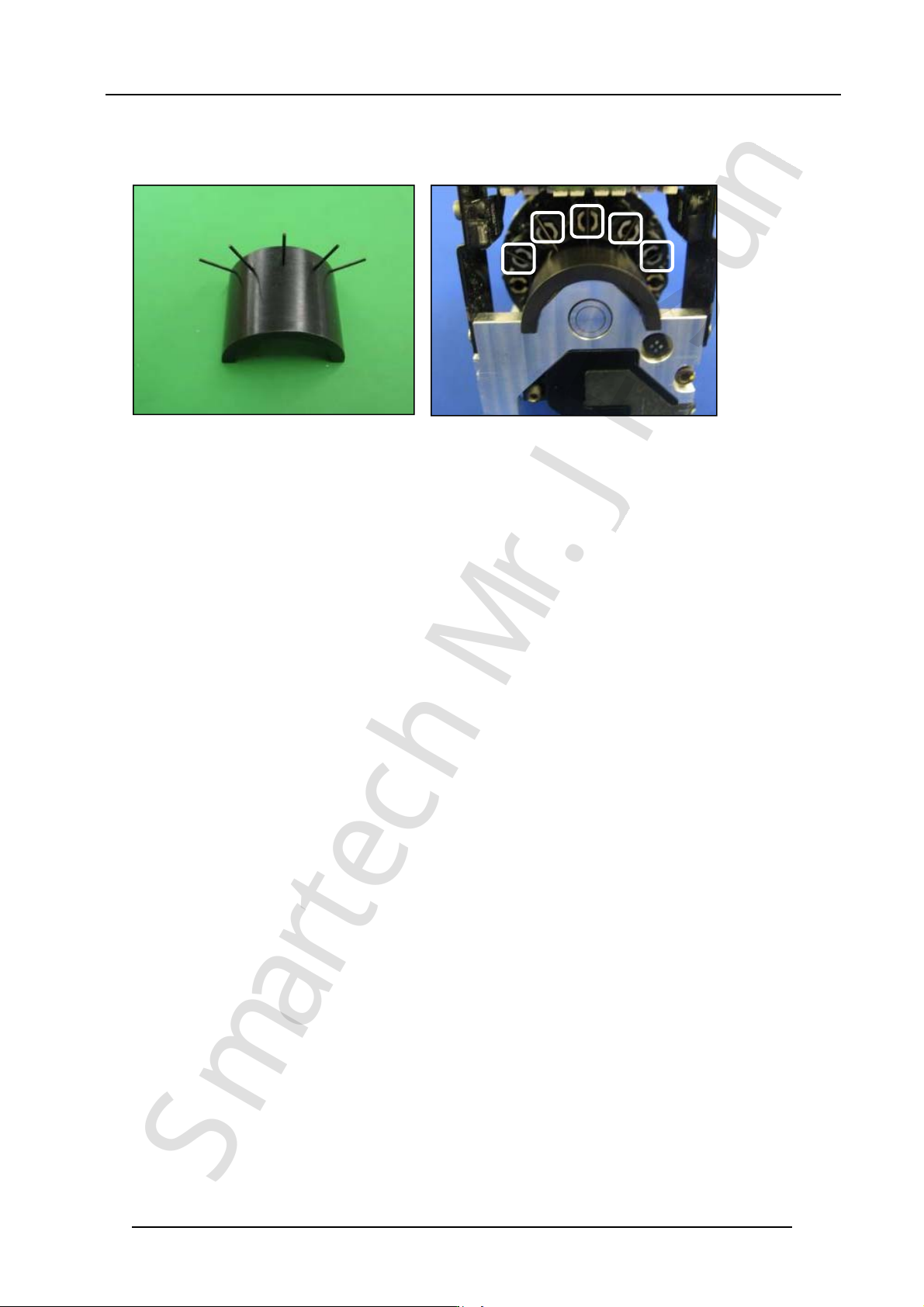

10. 把吸嘴杆 Pin 放入插 PIN 的治具内。
11. 插入吸嘴杆 Pin。
12. 使用吸嘴杆 pin 插入治具把吸嘴杆 pin 放进去。
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
13. 吸嘴杆 pin 放进去后，装上θ軸齿轮。注意:θ轴齿轮的种类有 3 种。
14. 旋转θ軸的角度，使所有吸嘴杆的 Pin 都要朝旋转轴的中心。
15. 在①的状态下，要保证θ軸双片齿轮上下的记号线对齐时，再把θ軸齿轮卡入吸嘴杆
Pin 上。
16. 装上螺母时，要使它的倒角面朝上、而且把螺母用扳手（AB24900）固定住的状态，用
扭力为（1.0N）的扭力螺丝刀把吸嘴杆拧紧。
记号刻线
上下的记号刻线没有对齐
的状态
记号刻线
上下的记号刻线对齐的状
态
下
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F98-79-0C
富士機械製造㈱
17. 使用角度确认治具（AA8NG0*），确认一下角度是否正确。如果治具不能顺畅地插到吸
嘴杆底面槽中时，说明角度不正确，必须要从第 13 步开始重新组装。
18. 将所有的吸嘴杆前部的弹簧和轴套装上。
19. 装上 BKT 挡块治具( AB24700)。
20. 更换作业到此为止。
21. 请执行自动校正（需要治具吸嘴），确认确实没有错误。
22. 然后进行精度测量（PAM），确认吸嘴杆交換后精度是否合格。这样交换过吸嘴杆的工
作头的 Final Offset 数值会保存到机器内部。
备注:其他详细内容，请参考「NXTIII 机械手册。
