H24 Head Repair T raining T ext for Service Engineers IPS 相机位置调整 FK-9F50-08-0C 7 富士機械製造㈱ 12. 启动 MotionAjus tmentTool，然后选择通讯连接软件。 13. 选择 Communica tion ⇒ [Connect]、输入底座的 IP 地址和模组号码，然后按[OK<t2/>]。 14. 用手把 R 轴转动到 在 6 中…
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
6
富士機械製造㈱

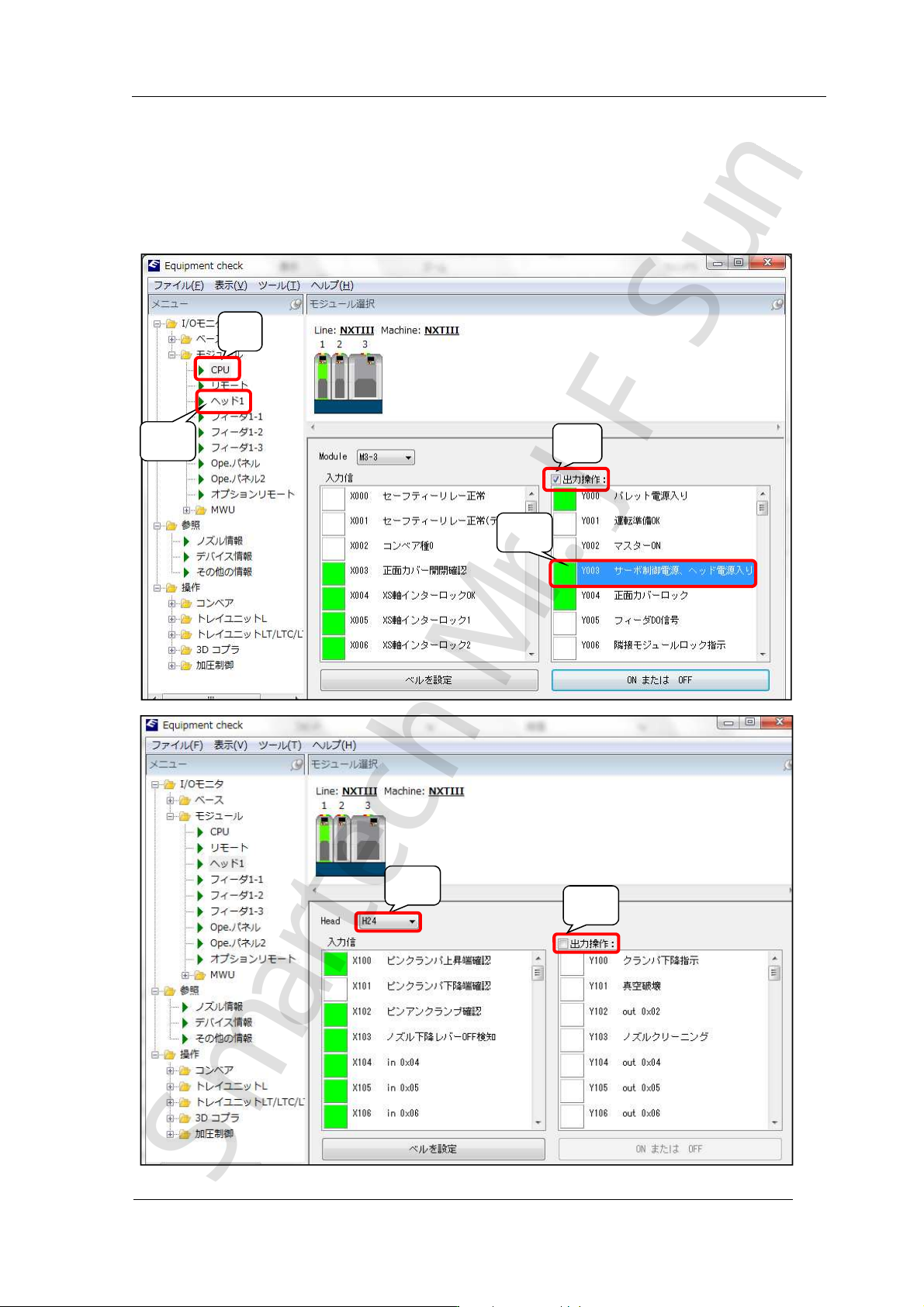

① 选择装了 H24 的模组、然后选择 Module⇒CPU。
② 请勾选「输出操作」。
③ 选择 Y003 伺服控制电源、工作头电源 ON。
④ 从左面的项目中选择 Head 1。
⑤ Head Type 选 H24。
⑥ 取消输出上的勾选。
⑤
④
③
②
①
⑥
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
7
富士機械製造㈱

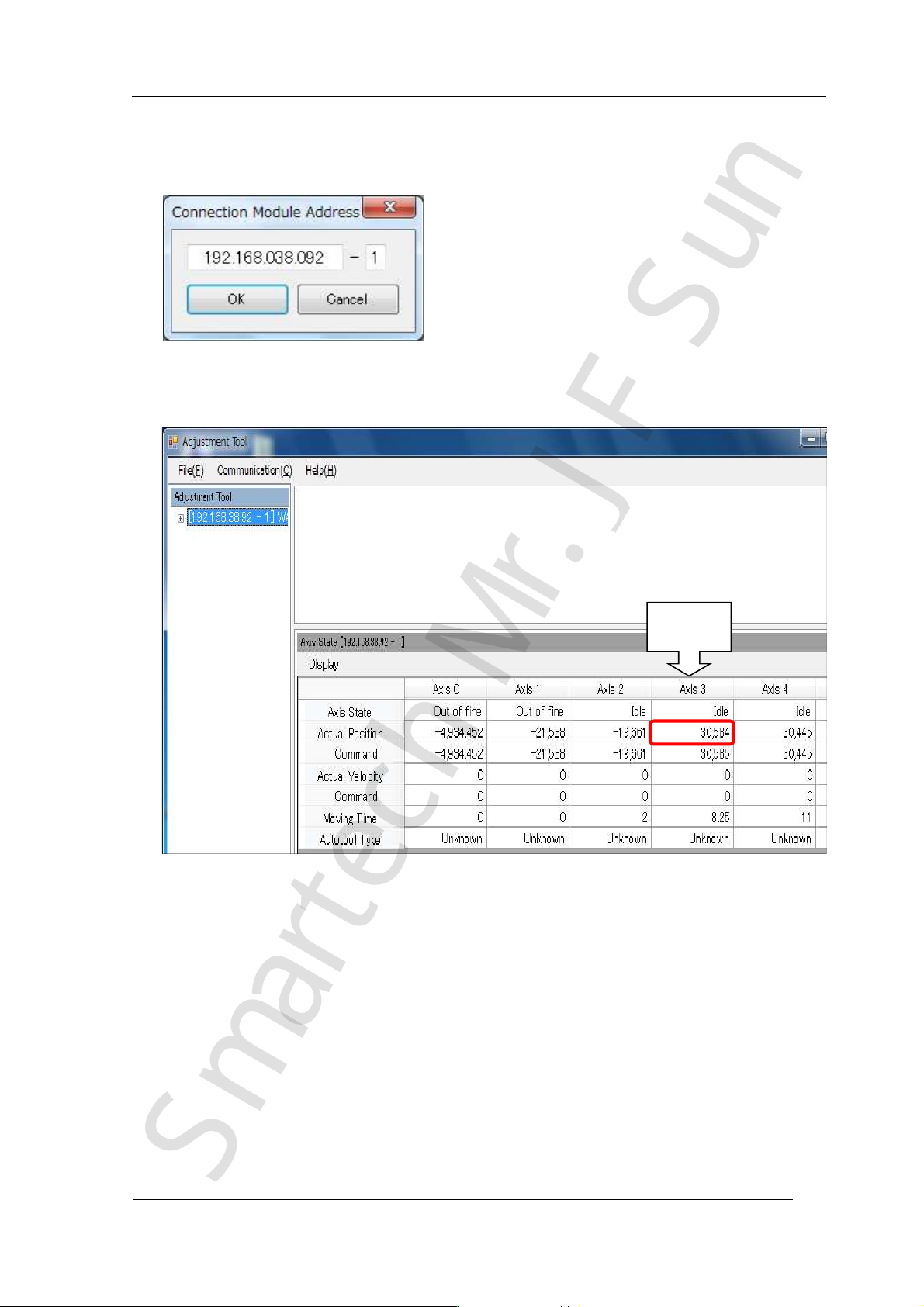

12. 启动 MotionAjustmentTool，然后选择通讯连接软件。
13. 选择 Communication ⇒ [Connect]、输入底座的 IP 地址和模组号码，然后按[OK<t2/>]。
14. 用手把 R 轴转动到 在 6 中记录下来的 R 轴伺服计数（公差范围：30000±3000Pulse 以
内）。
R軸
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
8
富士機械製造㈱

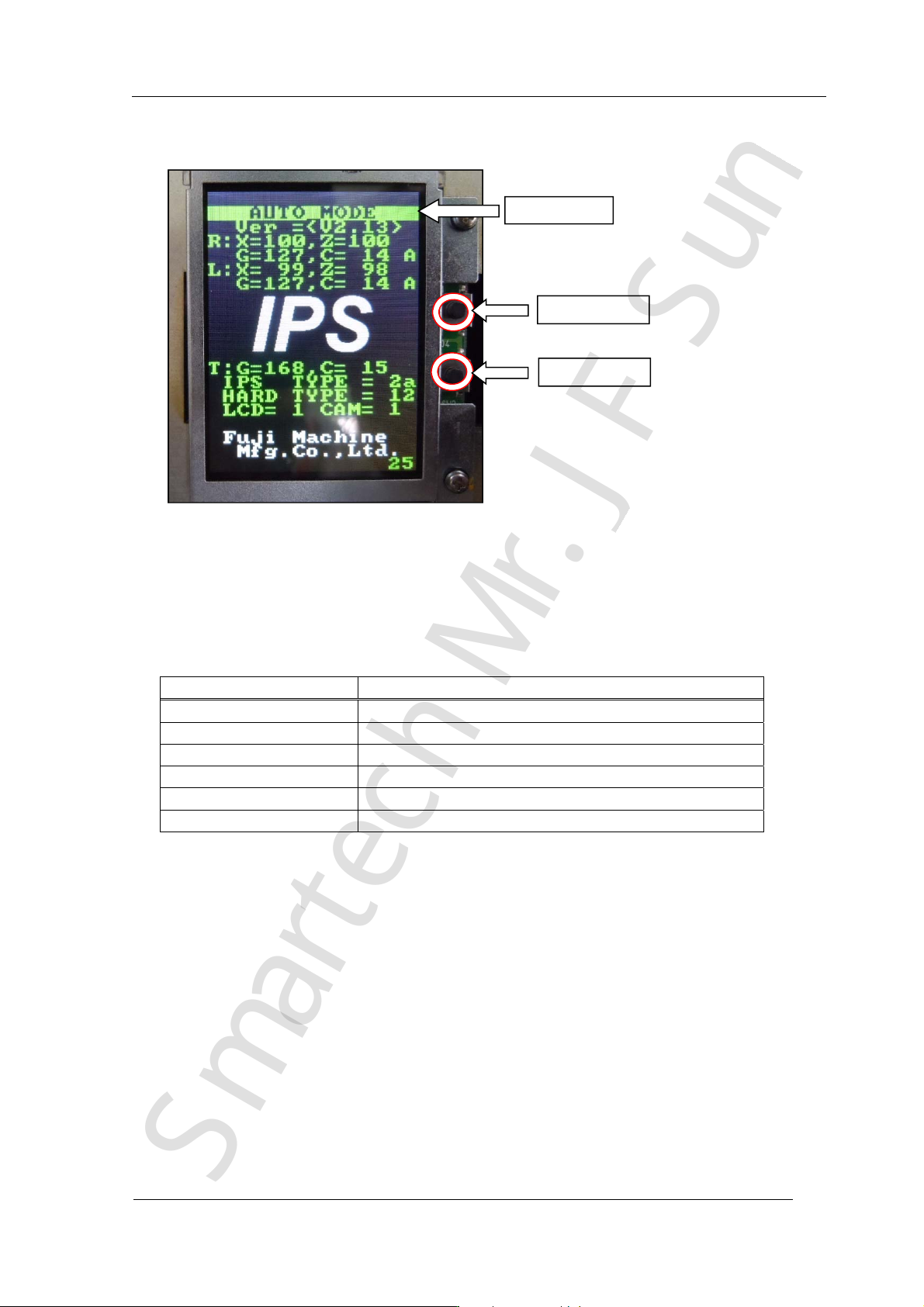

各部名称和调整模式的说明
模式名：显示现在选择中的调整模式。
选择按钮：从现在的模式要移动到其他的模式时使用。
设置按钮： 保存和选择模式时使用。
调整模式中有以下 6 个模式。各个模式能够调整的内容不同。
模式名称 内容
AUTO MODE 工作头上有电时的初始画面。
ADJ MODE 调整模式 是下面 3 个调整模式的人口。
ADJ MODE1 调整模式 1 调整分辨率和倾斜。
ADJUSTMENT 2 进行亮度值和电流数值的调整。
ADJUSTMENT3 调整模式 3 确认视野。
CONFIGURATION 架构 进行功能设定。
选择按钮
设置按钮
模式名称
