H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱
2. 把吸嘴杆上的弹簧和轴承装上。
3. 把吸嘴杆 Pin 放入插 PIN 的治具内。
4. 将吸嘴杆 Pin 的孔和插 pin 治具的位置对准，然后确认治具和轴承的上下都没有间隙
以后，把 Pin 插进去。
轴承
弹簧
吸嘴杆的 pin 放入治具
（AA1XC00）
图 1
图 2
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱
5. 请转动 R 轴，使对象吸嘴杆移动到正前方的位置。（这时为吸嘴杆 E）
6. 保持值第 5 步的状态，转动Ｑ軸大齿轮、使所有的吸嘴杆都朝右。用手把吸嘴杆转到
朝右的方向。
7. 使齿轮的记号刻线对准齿轮方向（中心）。
Q 軸大齿轮
吸嘴杆 E
记号刻线
对象吸嘴杆要在正前方
CONFIDENTIAL
SmartechMr.J FSun
H12S Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-？-？C 富士機械製造㈱

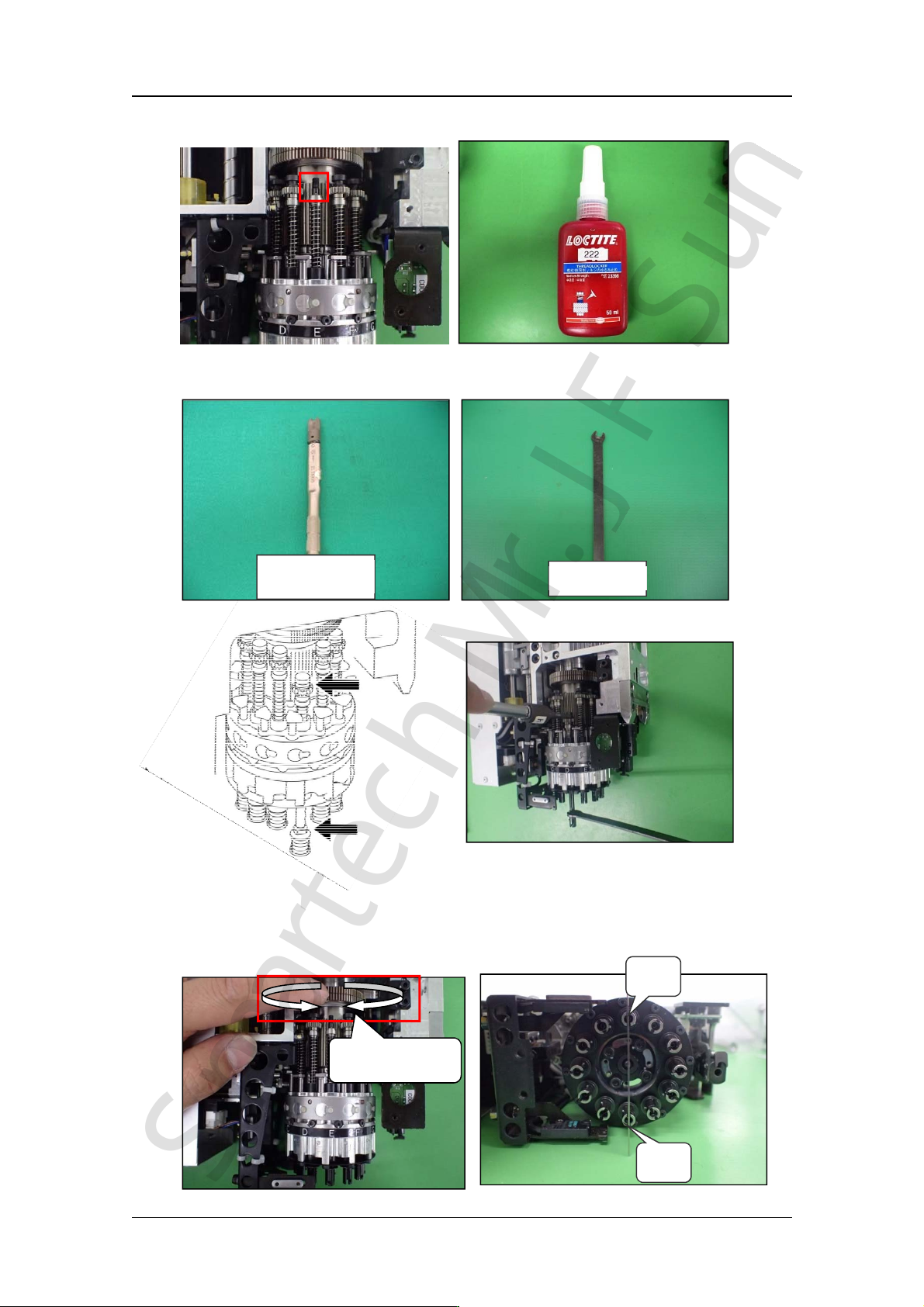

8. 将新的吸嘴杆的螺纹部上涂上少量低強度的螺丝胶 222。
9. 用 5.0mm 的扭力扳手和 4.5mm 扳手把推杆装到吸嘴杆上。
拧紧力矩：1.0N
・
m
10. 旋转 Q 軸大齿轮，使 吸嘴杆下部的切槽成为垂直的一条线。将一根直尺放进去，如
果顺畅地放进去的话，就说明角度是正确的。
PB37520
AA6KK00
Q 軸大齿轮
Ｋ
E
