H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱
1.2

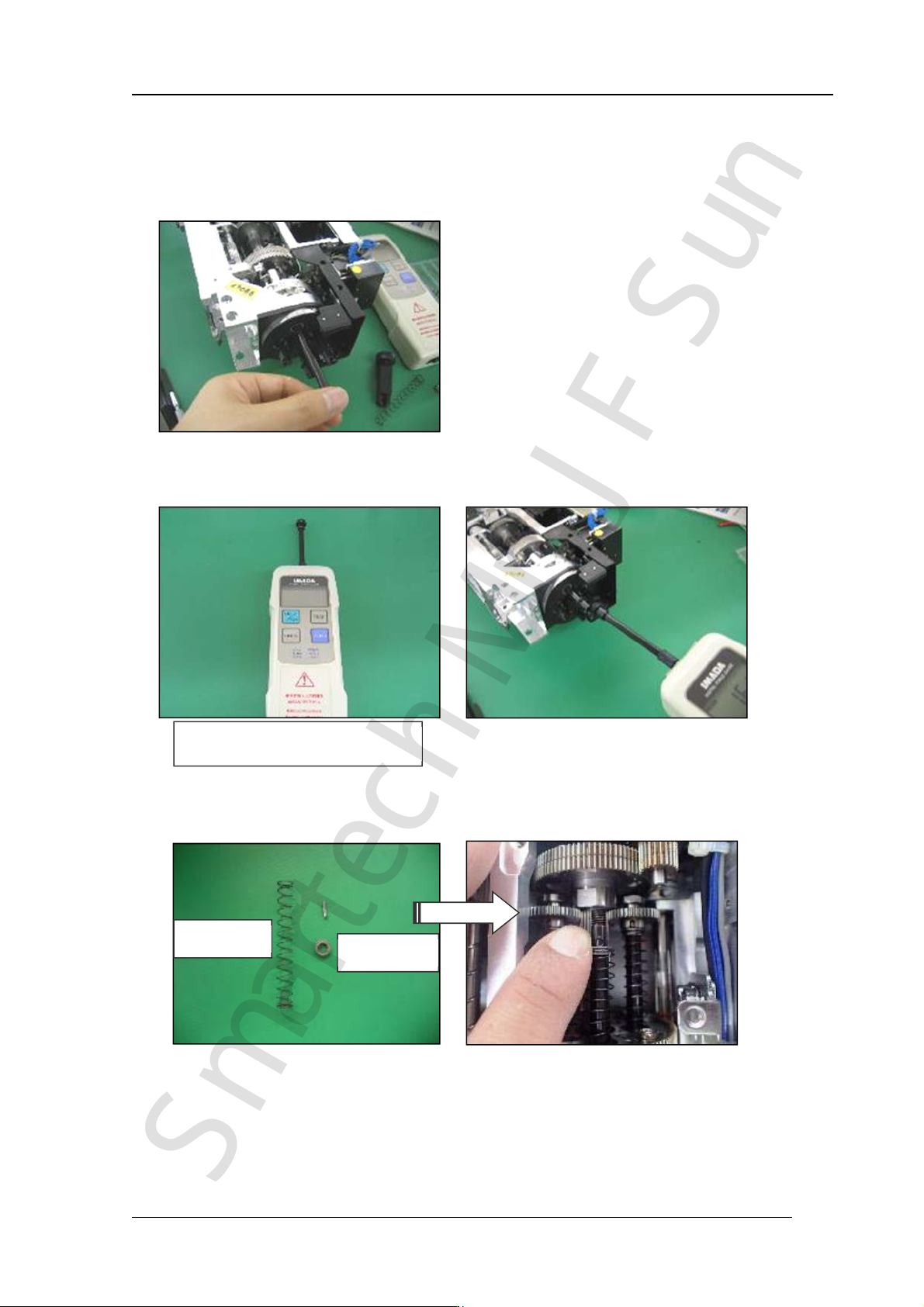

吸嘴杆的组装
1. 将吸嘴杆的表面脱脂去油后，在干净的布上蘸取 Biral T&D，然后涂敷到吸嘴杆上。
2. 然后将吸嘴杆插回工作头的旋转部。
3. 用推力计测量吸嘴杆移动阻力要在 1.49N 以下。如果超过 1.49N 的话，请清扫一下工作头
的旋转部的内部。
4. 把吸嘴杆上的弹簧和轴承装上。
推拉力计 DPS-5，也称推力计。
轴承
弹簧
CONFIDENTIAL
SmartechMr.J FSun
H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱

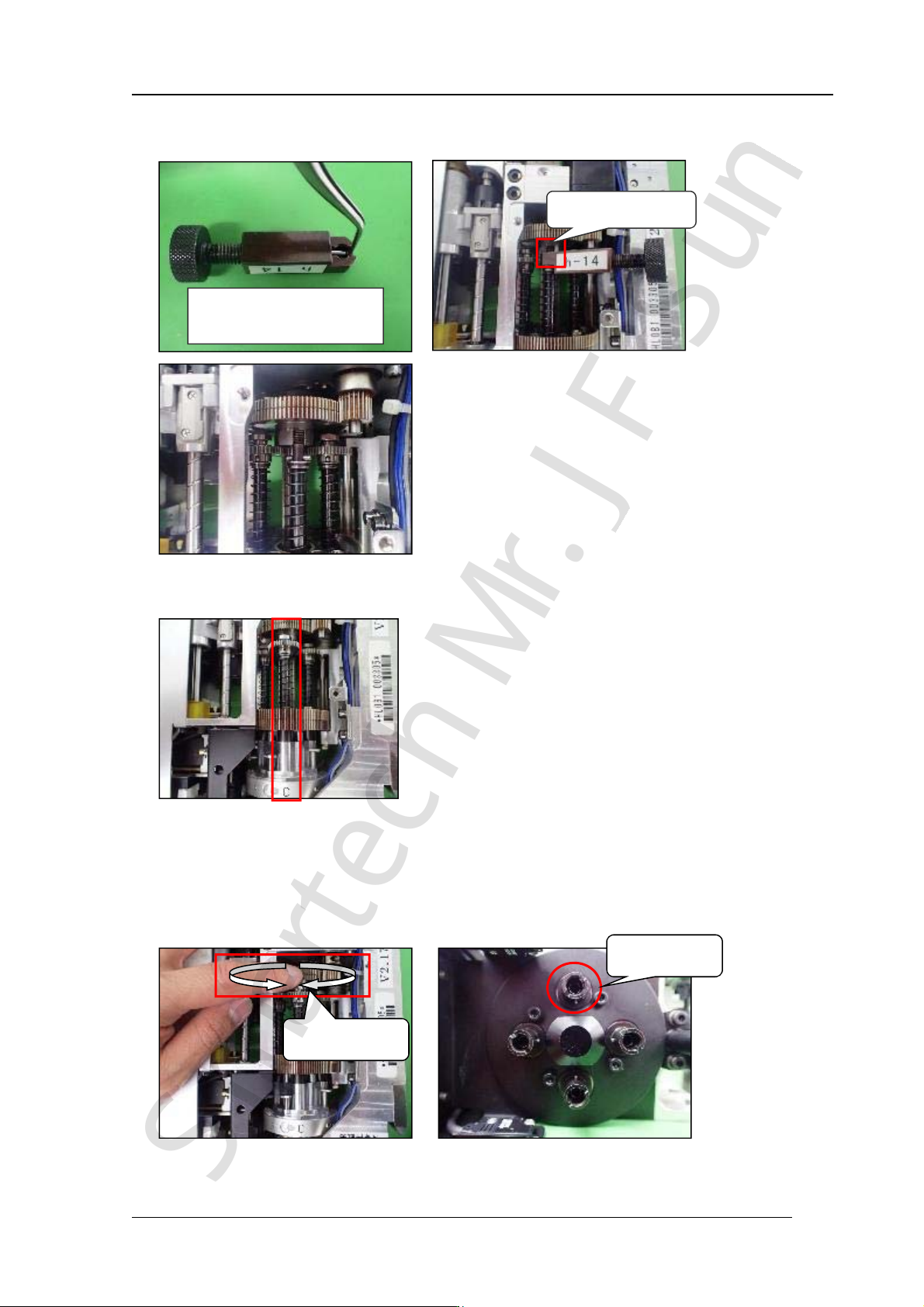

5. 将吸嘴杆的插 Pin 治具套在吸嘴杆上，往下压，直到吸嘴杆上部露出 4mm 左右确认确实凸
出来以后，再插入吸嘴杆的 Pin。
6. 请转动 R 轴，使对象吸嘴杆移动到操作侧的正前方的位置。（这时是吸嘴杆 C）
注意：如果对象吸嘴杆不在正前方，就往下一步继续的话，会发生吸嘴杆齿轮组装不良的问
题。
7. 保持住第 6 项的位置，旋转 Q 軸大齿轮使所有吸嘴杆下部 Pin 都要朝中心。把对象吸嘴杆
（这时是吸嘴杆 C）用手转到朝中心的位置。
吸嘴杆的 pin 放入治具
凸出 4mm 左右
Q軸大齿轮
吸嘴杆 C
CONFIDENTIAL
SmartechMr.J FSun
H04 Head Repair Training Text for Service Engineers
吸嘴杆的交
换
FK-????-???0C ?1 富士機械製造㈱
8. 组装时，要使齿轮上刻的 A～C 的字在Ｑ軸中心齿轮的中间。けます。（这时的刻印为齿
轮B）
9. 使所有吸嘴杆下部的 Pin 都要朝中心
10. 旋转 Q 軸大齿轮，使 C 和 A 吸嘴杆下部的切槽成为垂直的一条线。将一根直尺放进去，
如果顺畅地放进去的话，就说明角度是正确的。
Q 軸大齿轮
A～C 的刻印
Q軸中心大齿轮
吸嘴杆
C
D
A
B
