DX Head Repair Tr aining T ext for Service Engineers 吸嘴杆的交换 FK-9F50-32-0C 3 FUJI MACHINE MFG. CO., L TD. 8.1 取下旧的 Syringe 注意： 交换 Syringes 时，要一根一根的换。所有的 Syringes 同时取掉的话，和大齿轮的 位置会错掉。如果同时全部换掉时，请参考附录的“R12 auto-tool 角度对准”部分的说…

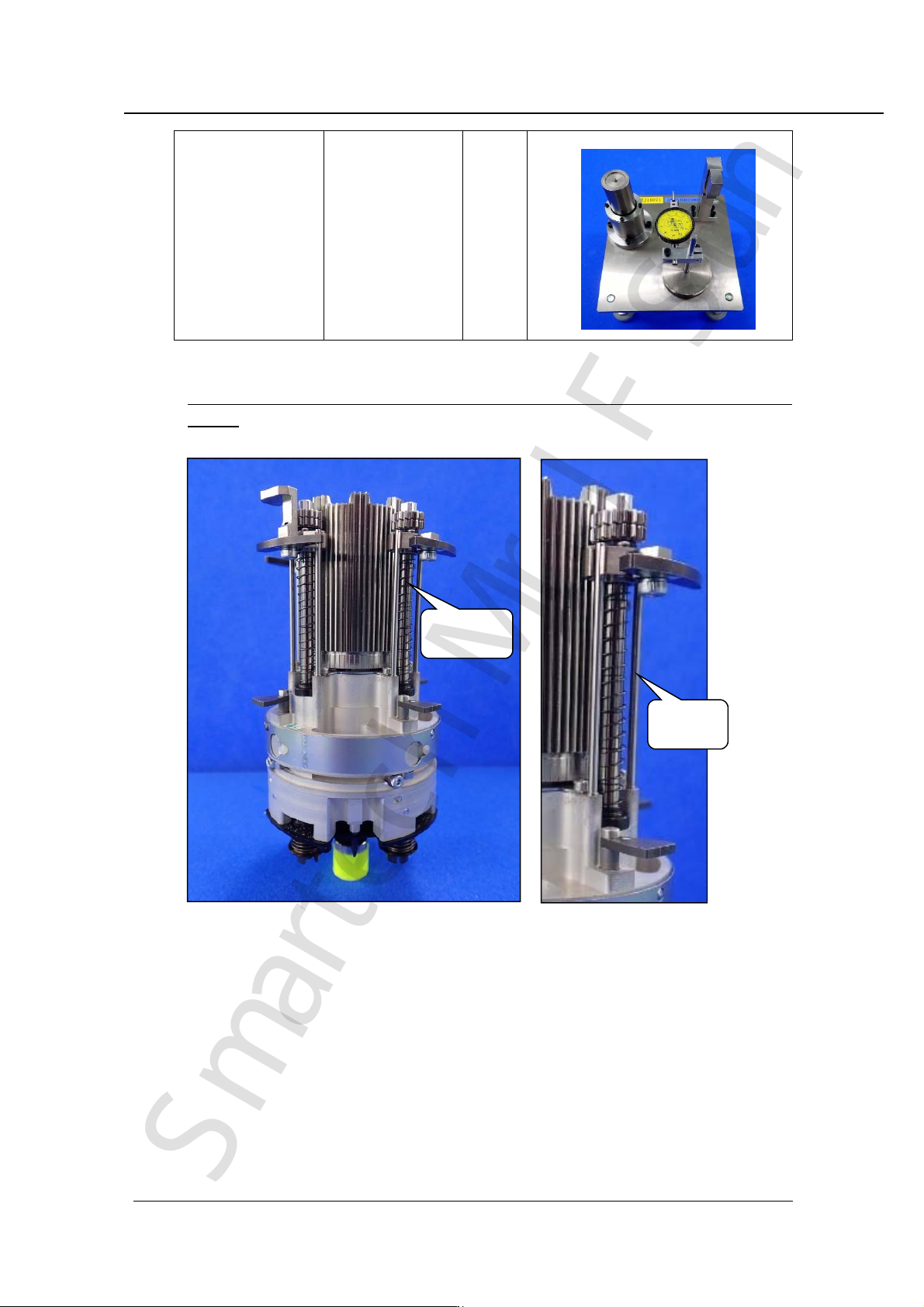

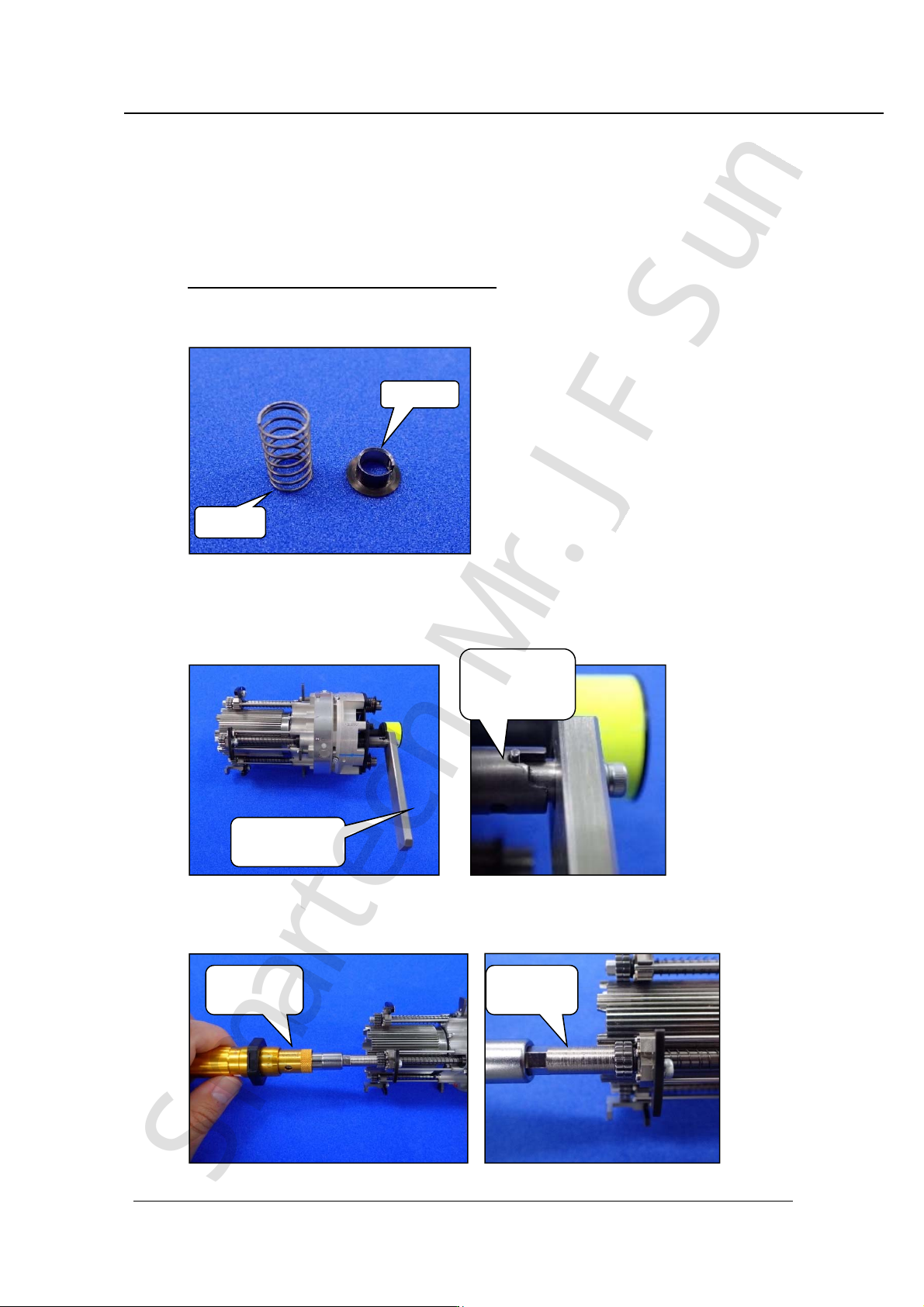

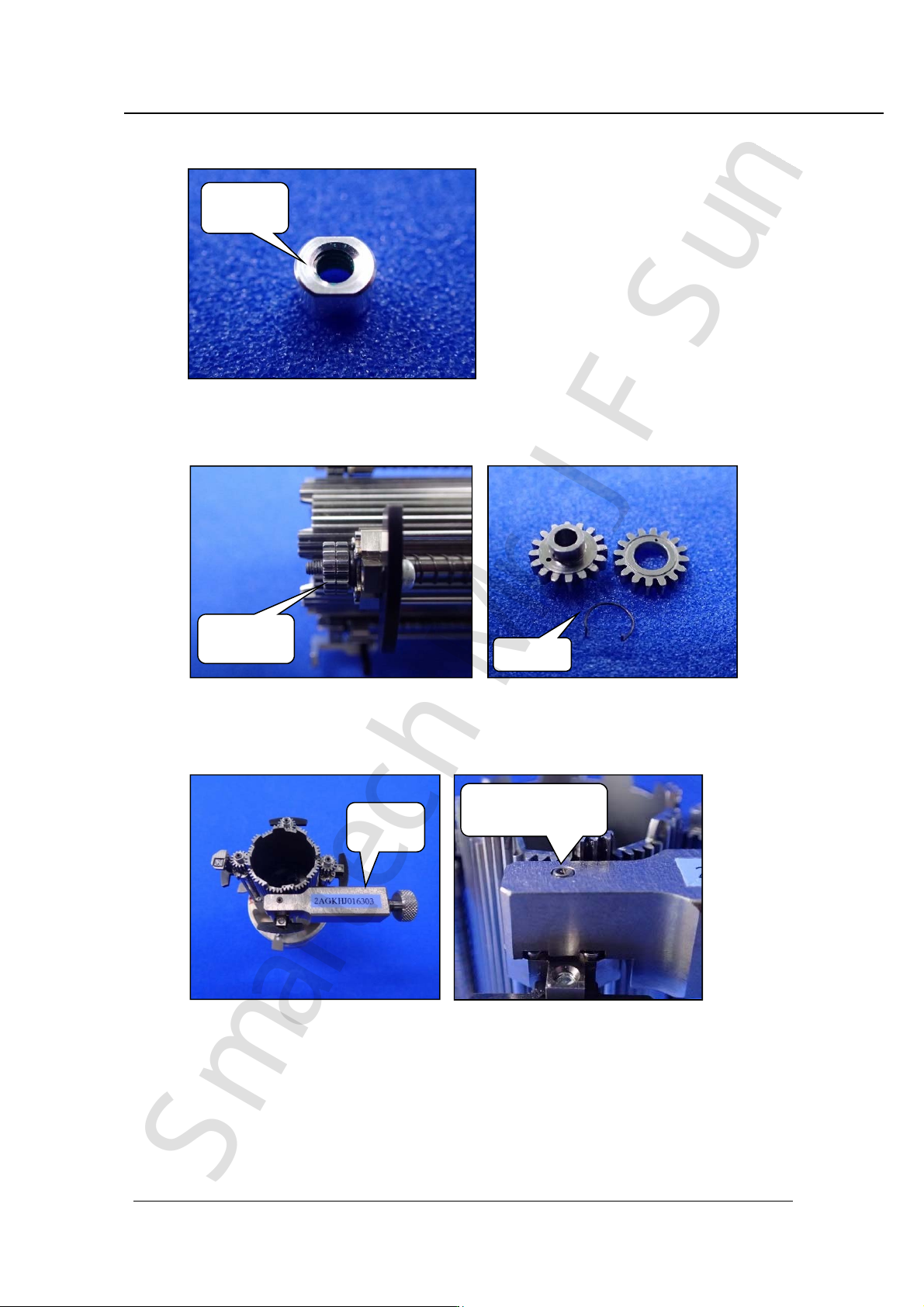

DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 2 FUJI MACHINE MFG. CO., LTD.
2AGKHJ015804
pusher 高度
测量治具
1
注意：交换 Syringes 时，不要弄弯 Syringes 导杆。导杆被粘着剂固定住，不能
交换。
Syringe
的导杆
不要弄
弯！
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 3 FUJI MACHINE MFG. CO., LTD.
8.1 取下旧的 Syringe
注意： 交换 Syringes 时，要一根一根的换。所有的 Syringes 同时取掉的话，和大齿轮的
位置会错掉。如果同时全部换掉时，请参考附录的“R12 auto-tool 角度对准”部分的说明。
R4 Syringe Assembly 图号: 2SGKHL0002**
1. 将弹簧、垫圈从 4 个 Syringes 上取下来。 (R4 上没有卡簧)
2. 把下图的治具卡在你要换的 syringe 上，确认治具上的 pin 要正确地卡在 syringe 的
切口内。
3. 将扭矩扳手套住 syringe 前部的螺母。
pin 要正确
地卡在切口
内
卡上这个治
具
垫圈
弹簧
扭矩扳手 扭矩扳手
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 4 FUJI MACHINE MFG. CO., LTD.
4. 扶住 Syringes 下部扳手不转、反时针转动 Syringes 上部的扭力扳手，螺母会被退出。
5. 取下 Q 軸的小齿轮。取出时，注意不要将齿轮和齿轮间的弹簧丢掉。
6. 把 R12 的退 pin 治具套在 Syringes 的上部。确认 Syringe 的前端要稍微高出治具的
上面。如果 Syringes 低于治具，做下一步时 Syringes 可能会被折断。
放上这
个治具
Syringe 的前端
要稍微高出治具
取下这个
齿轮
弹簧
取下
螺母
