V12 Head Repair Training Text for Service Engineers
ＩＰＳ调整
FK-9F98-79-0C 富士機械製造㈱
1.2 准备
1. 取下盖子。
2. 在吸嘴杆的 B 及 L 上，装上治具（AA63T0*），然后把工作头装到模组上。
3. 把工作头装到模组上后、打开机器底座的电源。为了能够调整 IPS 相机的位置，需要将
R 軸移动到 R0 位置（吸嘴 A 在正前面）上。使用「MotionAjustmentTool」软件，在模组
上确认工作头伺服脉冲数值。
4. 显示出 START 等候画面后，按开始。请将 R 軸移动到 R0 位置（吸嘴 A 在正前面）上。
确认工作头动了以后，按[Cycle Stop]。
5. 启动(MotionTool.mini)。
输入 IP 地址和模组号码，然后按[Connect]。
治具（AA63T0*）
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
ＩＰＳ调整
FK-9F98-79-0C 富士機械製造㈱
7. 选择[Wake] - [Automatic recognition] –[OK]后，启动伺服。
8. 大约 10 秒后，会显示出各軸现在位置的伺服脉冲数值。
9. Axis 3 是 R 軸伺服脉冲数值。请把这个数值记录下来。
10. 调整 IPS 相机的位置时，要在 R 軸移动到 R0 位置（吸嘴 A 在正前面）上进行。
Axis map
各轴符号图
Axis 0
Y
Axis 1 X
Axis 2 Z
Axis 3 R
Axis 4 Q
Axis 5 XS
Z轴 R軸 Q轴
CONFIDENTIAL
SmartechMr.J FSun
V12 Head Repair Training Text for Service Engineers
ＩＰＳ调整
FK-9F98-79-0C 富士機械製造㈱

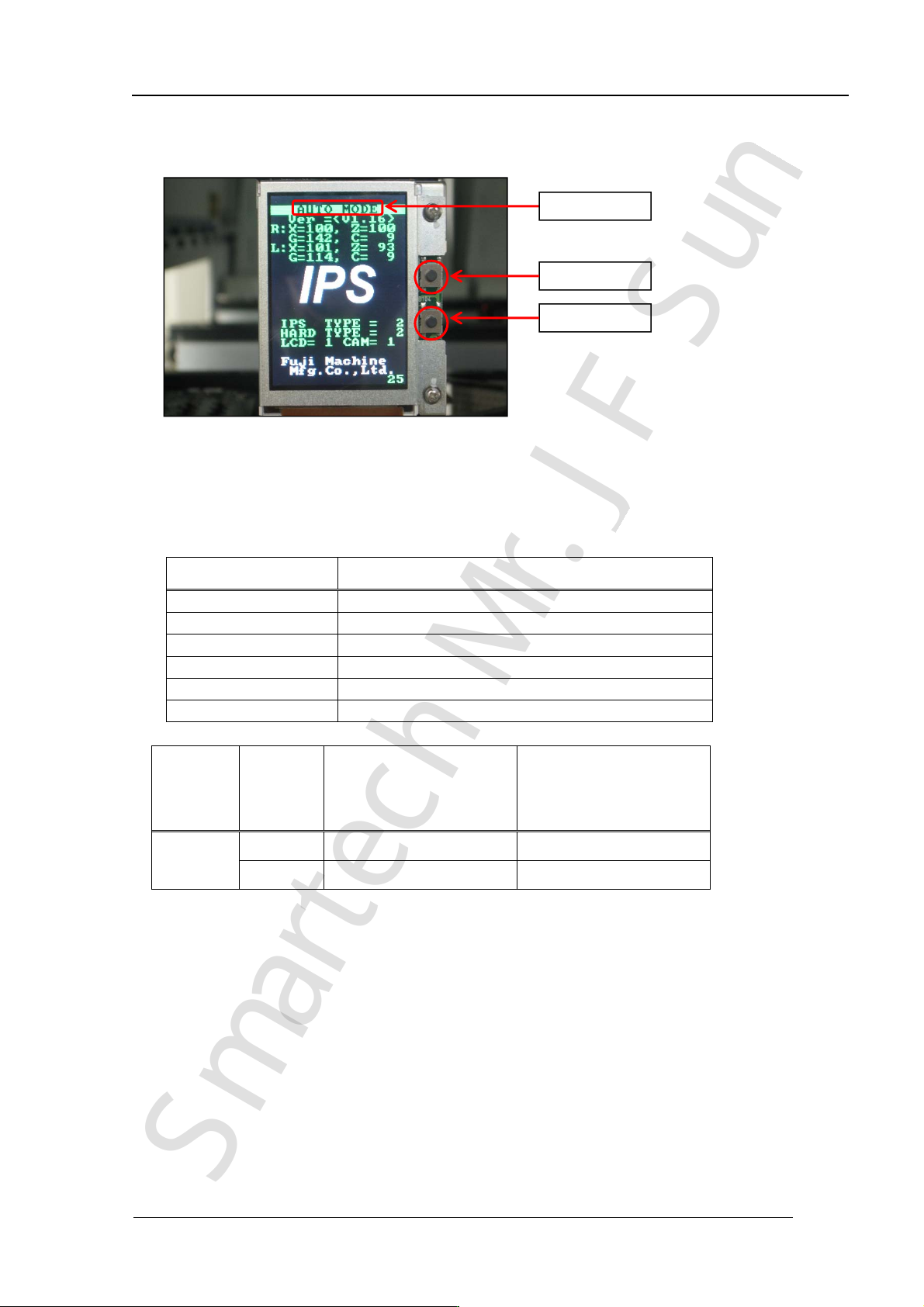

1.3 各部名称和调整模式的说明
模式名称：显示现在选择中的调整模式。
返回按钮：从现在的模式要移动到其他的模式时使用。
设置按钮： 保存和选择模式时使用。
调整模式中有以下 6 个模式。各个模式能够调整的内容不同。
模式名称 内容：
AUTO MODE 工作头上有电时的初始画面。
ADJ MODE 是下面 3 个调整模式的人口。
ADJUSTMENT 1 调整分辨率和倾斜。
ADJUSTMENT 2 进行亮度值和电流数值的调整。
ADJUSTMENT 3 确认视野。
CONFIGURATION 架构 进行功能设定。
※ 基板新旧的不同在 IPS 基板上 LED 的不同。
IPS 类型
HARD
TYPE
IPS 基板 适应工作头
2
2 FH1374A0F(旧) V12
6 FH1374B0F(新) V12
返回按钮
设置按钮
模式名称
