H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
H24（G）吸嘴杆的交换
如果工作头的吸嘴杆出现如下状况时，需要交换 Syringes:
●Syringes 折断时。
●在进行 auto-calibration 时，某个特定的 Syringes 发生 Q 軸或者 R 軸错误时。
●进行 PAM 测量，某个特定的 Syringes 总是发生贴装位置偏差时。

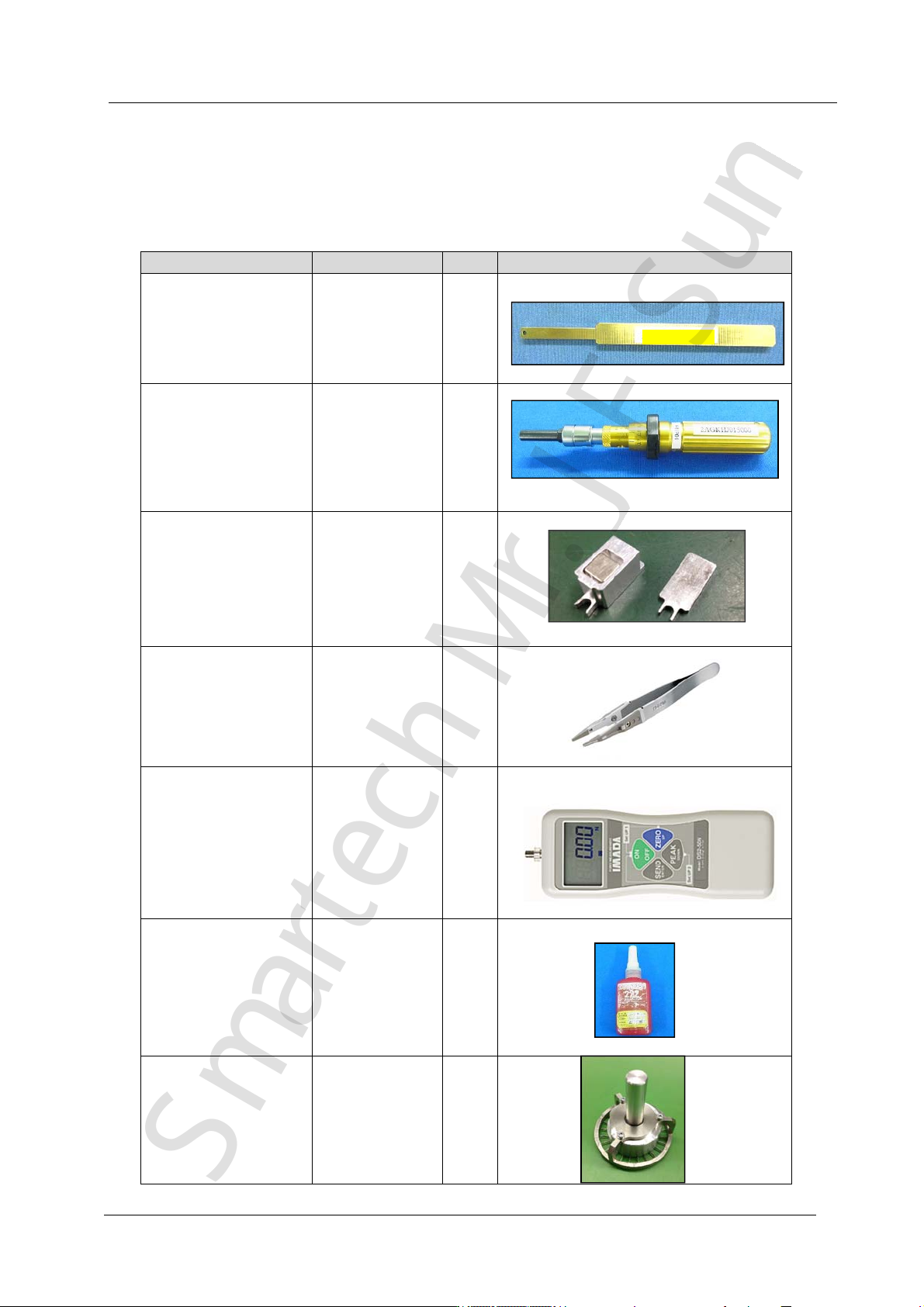

需要的治具（除了最基本的工具以外，还需要下述治具）
产品名称 图号 个数 照片
H24 组装吸嘴杆齿轮
时需要的 2.5mm 扳手
2AGKHJ00420* 1
H24 组装吸嘴杆齿轮
时，需要的 3.5mm 扭
矩扳手冶具
2AGKHJ01500* 1
弹簧压块 2AGTHJ002200 1
软爪镊子(HOZAN 公司
制作的)
P-610-G 1
数码受力测量仪 IMADADPS-5 公
司制作
1
loctite 222 螺丝胶
222
无 1
吸嘴杆位相確認治具 2AGTHJ002800 1
2AGKHJ00420*
