DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 11 FUJI MACHINE MFG. CO., LTD.

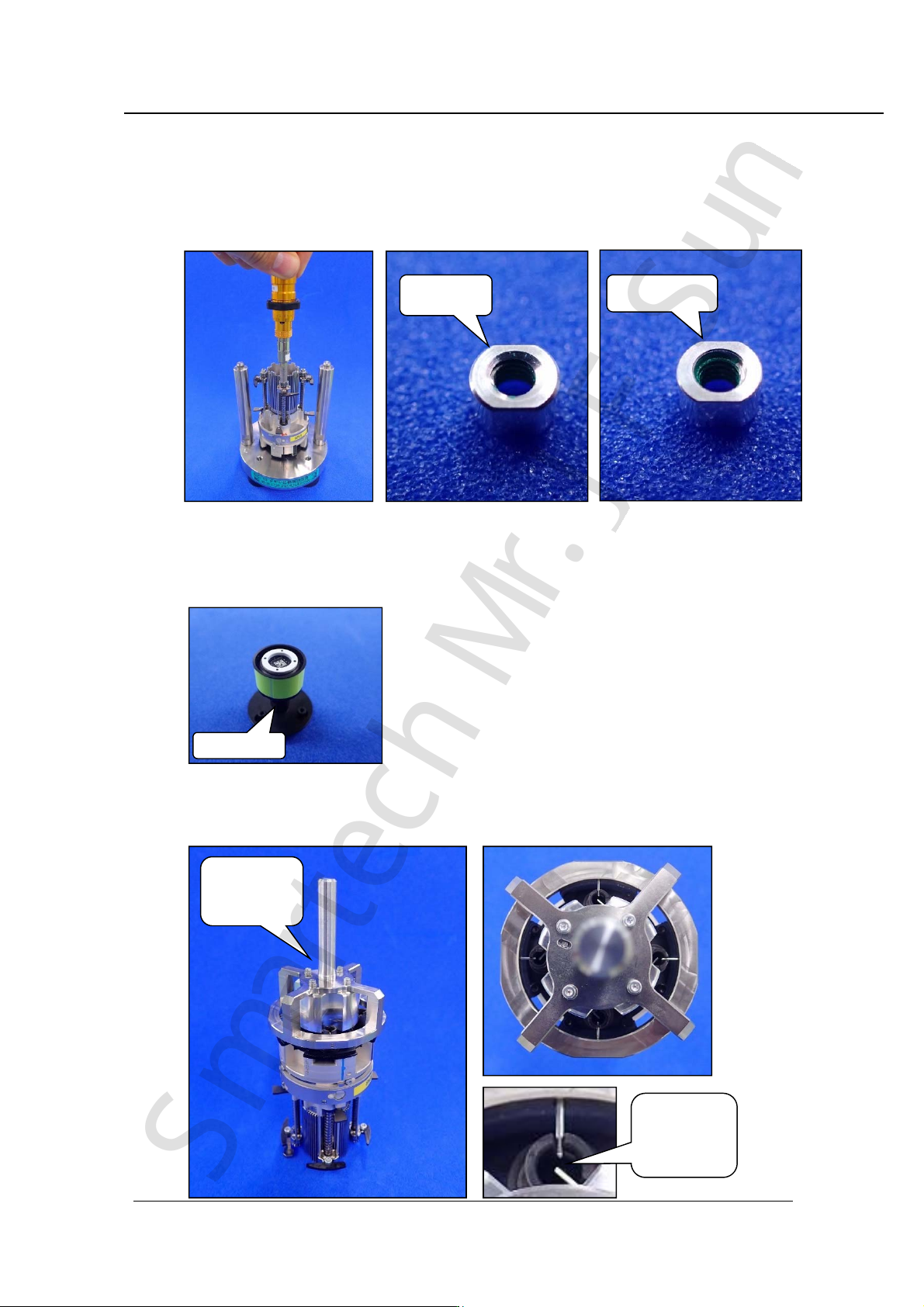

14. 用扭力扳手、将螺母用 0.52Nm 的扭矩扳手拧紧。螺母的平的一面朝下，带倒角的面
朝上。
注意：螺母本身买来时就有粘着剂，此胶最多只能用 3 次。3 次以上时，需要换新的
螺母。（出厂时的 1 次，也要算一次)。
15. 将所有的治具从 auto-tool 上取下。
16. 装上 IPS 荧光片背景轴.
17. 用下面的角度调整治具、确认 Q 軸的位相位置确实正确。
再次装上
此面朝上
此面朝下
确认位相
位置确实
正确
针要在吸
嘴的切槽
内
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 12 FUJI MACHINE MFG. CO., LTD.
18. 再次装上弹簧和垫圈。
19. 请参考下面的顺序进行 pusher 的高度测量。
再次装上
再次装上
CONFIDENTIAL
SmartechMr.J FSun
DX Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-32-0C 13 FUJI MACHINE MFG. CO., LTD.
8.3 pusher 的高度测量
1. 将 R4 auto-tool 放在 pusher 高度测量治具上。
2. 把千分表的表针打在 master 治具的下图的面上后，置 0。
3. 将千分表的表针打在 pusher 的下底面上，位置在和 pusher 螺母下面成一条线的位置
上。
将 R4
auto-tool
放
在这里
打在
这里
和这个螺母下
面成一条线
打在这
里，置 0
