H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
6. 装上 上齿轮、下齿轮和弹簧。
7. 仔细观察齿轮，你会发现上齿轮和下齿轮上有一个地方做了褐色的记号或者有切削记
号。（在圆周上有 3 个地方有此记号，之后，将这两个小齿轮装到吸嘴杆上时，上下
齿轮的记号一定要对齐才行。
褐色的记号
切削记号
切削记号
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱
8. 请参考图片，转动θ軸的齿轮，使所有的吸嘴杆下部的切槽都整齐地分布在一个圆周
上。换上的新的吸嘴杆的切槽也要和其他所有的吸嘴杆一样，处在同一个圆周上。
9. 将弹簧一边往下压，一边用镊子夹住齿轮并装到吸嘴杆上。装上去时，上齿轮和下齿
轮上下的记号一定要对齐。而且同时，吸嘴杆的 Pin 小定位轴要插在齿轮下部的切槽
内部。
切槽的方向要呈
圆形
这个图中的这个杆的角度就
偏了，是不正确的。
CONFIDENTIAL
SmartechMr.J FSun
H24(G) Head Repair Training Text for Service Engineers
吸嘴杆的交换
FK-9F50-08-0C
富士機械製造㈱

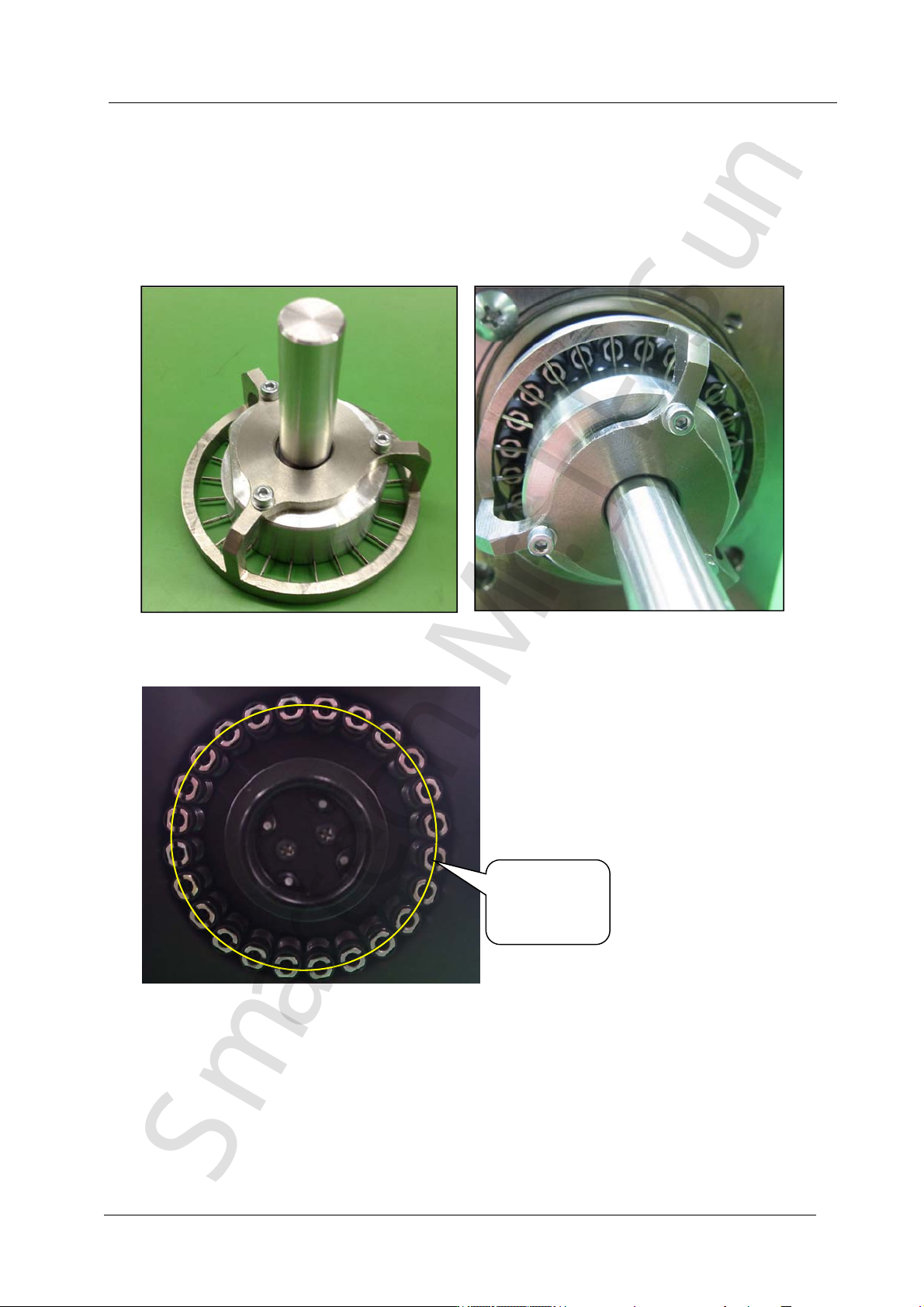

10. 装上齿轮后，要用角度相位确认治具来确认一下。角度位置正确的话，所有的吸嘴杆
下部的切槽都会整齐地分布在一个圆周上。如果错位，要将齿轮取下，试着将两个小
齿轮的位置重新调整，然后再次装上。如果很难对齐，有时将吸嘴杆转个 180 度，也
许会有好转。
11. 用下面的方法也可以确认。
切槽的方向
要呈圆形
CONFIDENTIAL
