H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
13
富士機械製造㈱
灰度亮度值如果达不到目标值时，请做如下的调整。
7. 按下方按钮，切换「CURRENT, UP」或者「CURRENT, DOWN」的显示。如果要使数值变大，
显示出「CURRENT, UP」后，按下方按钮来调整。如果要使数值变小，按上方的<t11/>按
钮，显示出「CURRENT, DOWN」后，再按下方按钮来调整。
8. 进入范围后，按上方按钮，显示出「CURRENT, BACK」。
9. 按下方按钮，显示出「ADJUSTMENT2, CURRENT」。
10. 按上方按钮，显示出「ADJUSTMENT2, SET」。按下方按钮来保存设置。
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
14
富士機械製造㈱
R CURRENT、 L CURRENT 分别调整的方法。
11. 从「ADJUSTMENT 1 状态」按上方按钮，显示出「ADJUSTMENT 2」，然后按下方的按钮进
入「ADJUSTMENT 2」的「CURRENT」。
12. 按下侧按钮显示出「CURRENT, UP」或者「CURRENT, DOWN」，然后长按下侧按钮。只有
R CURRENT 上出现＊，在此状态下，按下方按钮，就只能设置 R 右边的电流值。
13. 长按下方按钮，只有 L CURRENT 上出现＊。在此状态下，按下方按钮，就只能设置 L 左
边的电流值
14. 长按下方按钮，使ＲＬ左右的 CURRENT 两者都显示＊。在此状态下，按下方按钮，就可
以设置ＲＬ两者的电流值。
CONFIDENTIAL
SmartechMr.J FSun
H24 Head Repair Training Text for Service Engineers
IPS 相机位置调整
FK-9F50-08-0C
15
富士機械製造㈱
1.5 元件有无视野的确认「ADJUSTMENT 3」
1. 在 Hold B 和Ｘ上，装上吸嘴治具。
2. 使用 MotionAdjustmentTool 显示出伺服数值，使 R 軸处在 RA 的位置（30000±3000）。
3. 按上方按钮，显示出「ADJUSTMENT 3」，然后按下方的按钮。按下侧按钮，显示出
「ADJUSTMENT 3, CHECK」，确认数值是否在下面的范围内。
4. 在「ADJUSTMENT 3, CHECK」的状态下，把、右侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
5. 在「ADJUSTMENT 3, CHECK」的状态下，把、左侧的玻璃用纸遮住，按下方按钮后，确认
所有的数值都要为以下的数值。
6. 取下 B 和 X 上的吸嘴治具。

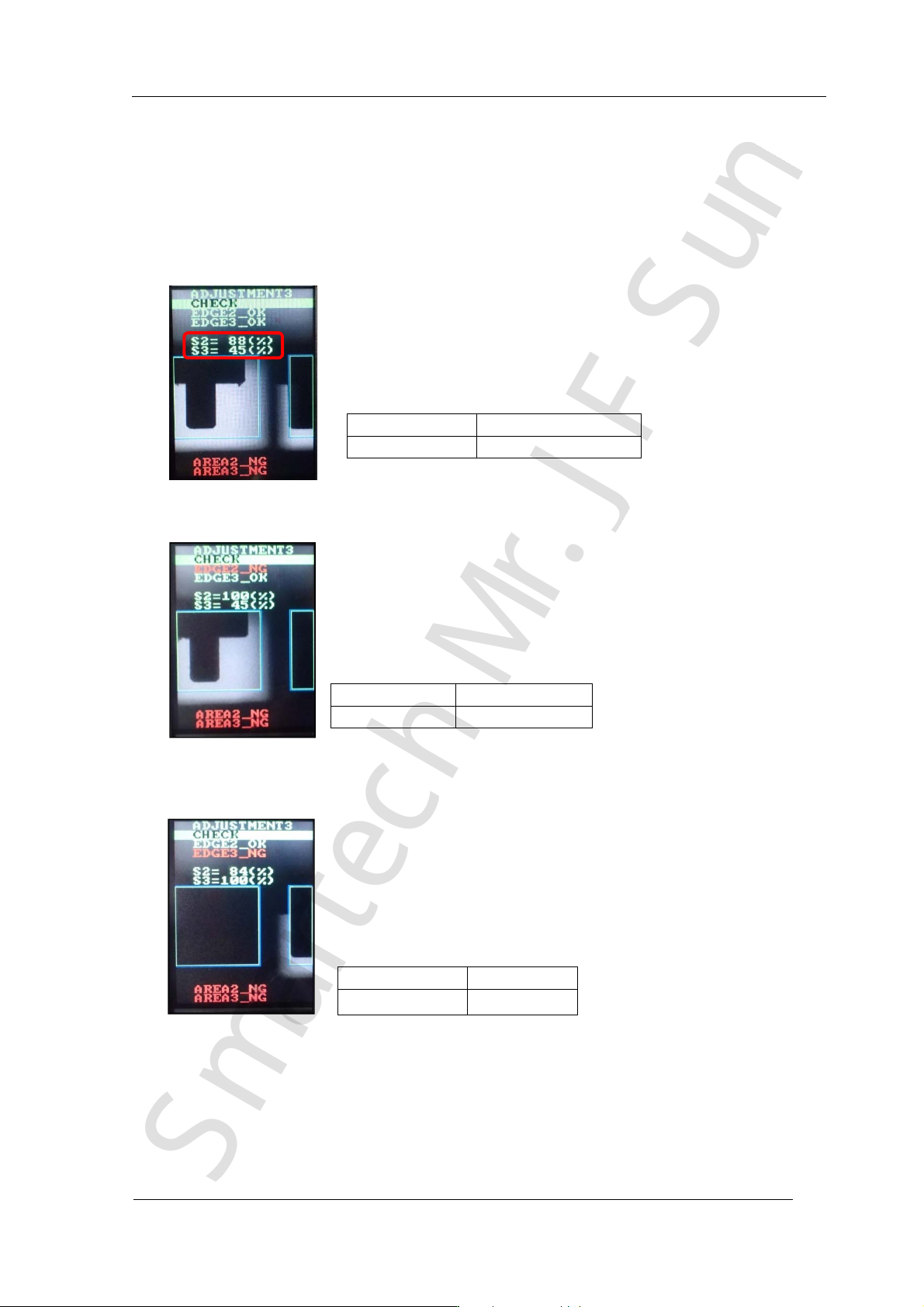

EDGE2＝OK EDGE3＝OK
S2＝75～95% S3＝25～45%
EDGE2＝NG EDGE3＝OK
AREA2＝100% AREA3＝25～45%
EDGE2＝OK EDGE3＝NG
75～95% S3＝100%
CONFIDENTIAL
