Rev. 1.0

MS 参数

1-3

⑤ MS 参数值变更之后，结束时以下的内容被显示出来。

保存 MS 参数值时请选择 YES，不保存时请按 NO，不想结束 MS 参数设置时请按 CANCEL。

⑥ 接着是否设置 I/O 安全方向的询问显示出来。除贴装头与其它装置相碰以外请选择 YES。

1-3．构成

MS 参数的操作菜单分位初期設置，偏差设定以及其它。

・初期設置：主要使用于组装装置时使用。详细内容请参照第 3 章。

・偏差设定：更换机器零件等时使用。详细内容请参照第 4 章。

・其它： IP-X5 基板以及更换了 LNC60 基板后，把动作程序拷贝到各基板时使用。详细内容请参照第 5 章。

右击鼠标或按 F9 键后，显示控制菜单。详细内容请参照第 2 章。

Rev. 1.0

MS 参数

1-4

1-4．MS参数的保存地方

MS 参数保存在 D:\Juki\Data 中。

文件名称和功能如下。

CTL_JX200.DAT 机械控制参数

DSN_JX200.DAT 吸嘴长度、高度等的设计尺寸

MPD_JX200.DAT 主体的机械有关设计值

MSP_JX200.DAT MS 参数

OPT_JX200.DAT 附属信息、附属操作

POS_JX200.DAT 主体的机械有关安装尺寸

SUP_JX200.DAT 机器设置信息

另外、设置用的 MS 参数保存在 IO-CONVEYOR 基板的 FLASH ROM 里。

保存 MS 参数的设置时、请按照以下的程序在软盘里编制后备文件。

1-4-1．备份文件的保存方法

① 请选择文件 → 控制数据管理。

② 控制数据文件存储想到被显示出来。这时、请选择「2.把控制数据保存到软盘上。」、然后选择下一步（N）。

Rev. 1.0

MS 参数

1-5

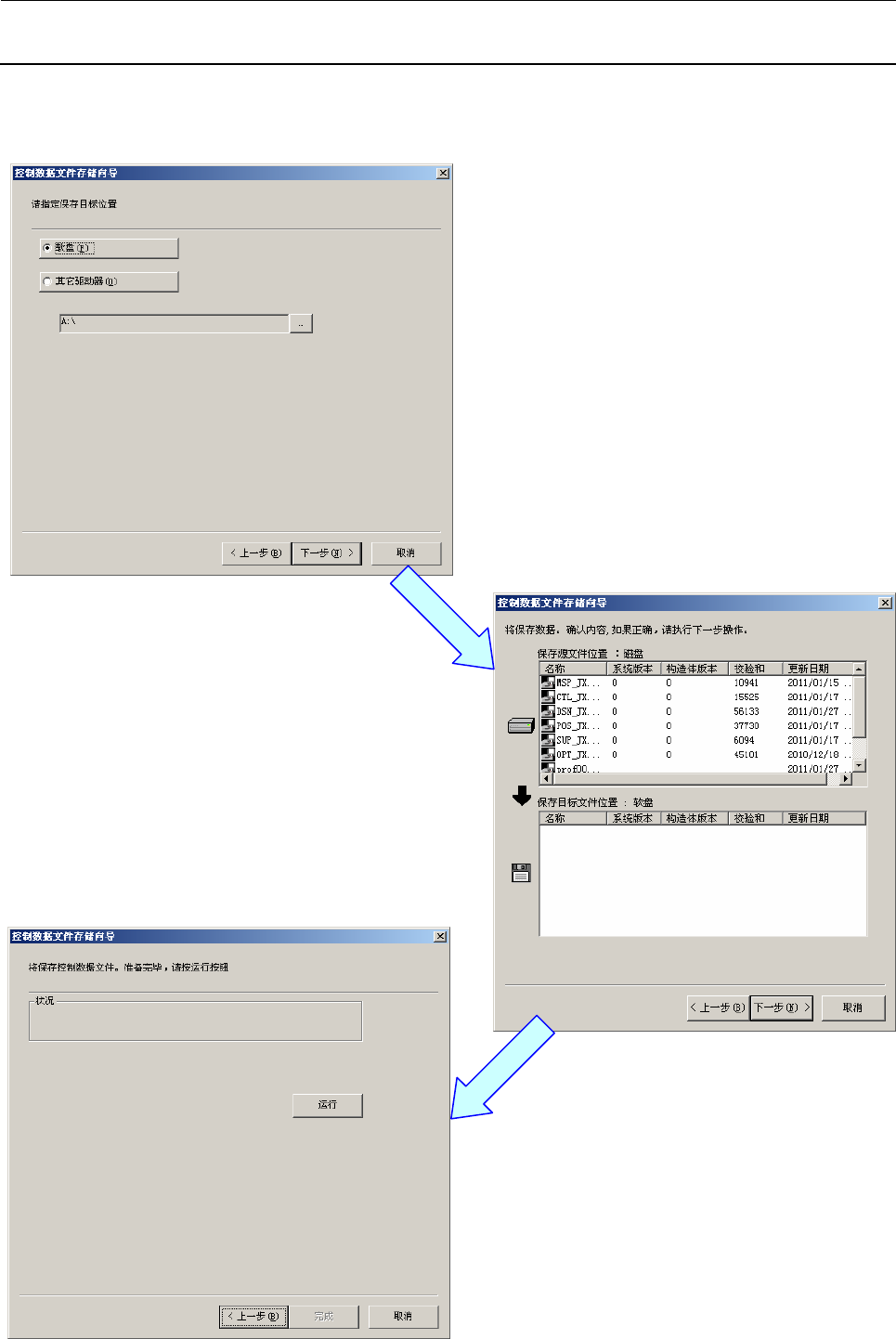

③ 选择并确定要保存到何处后，请单击下一步（N）。

④ 确认保存内容和保存位置，然后选择下一步

（N）。

⑤ 请选择运行。
