Rev. 1.0 MS 参数 2-2 2-3 ． XY 轴移动 选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后， OCC 中心移动到其位置 。 选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来 。 输入移动目的地坐标，选择 ＜ 移动 （M ）＞ 或按 F3 键，移动到 OCC 中心被指定的坐标 。
Rev. 1.0
MS 参数
2-1
2. 控制菜单
2-1．起动方法

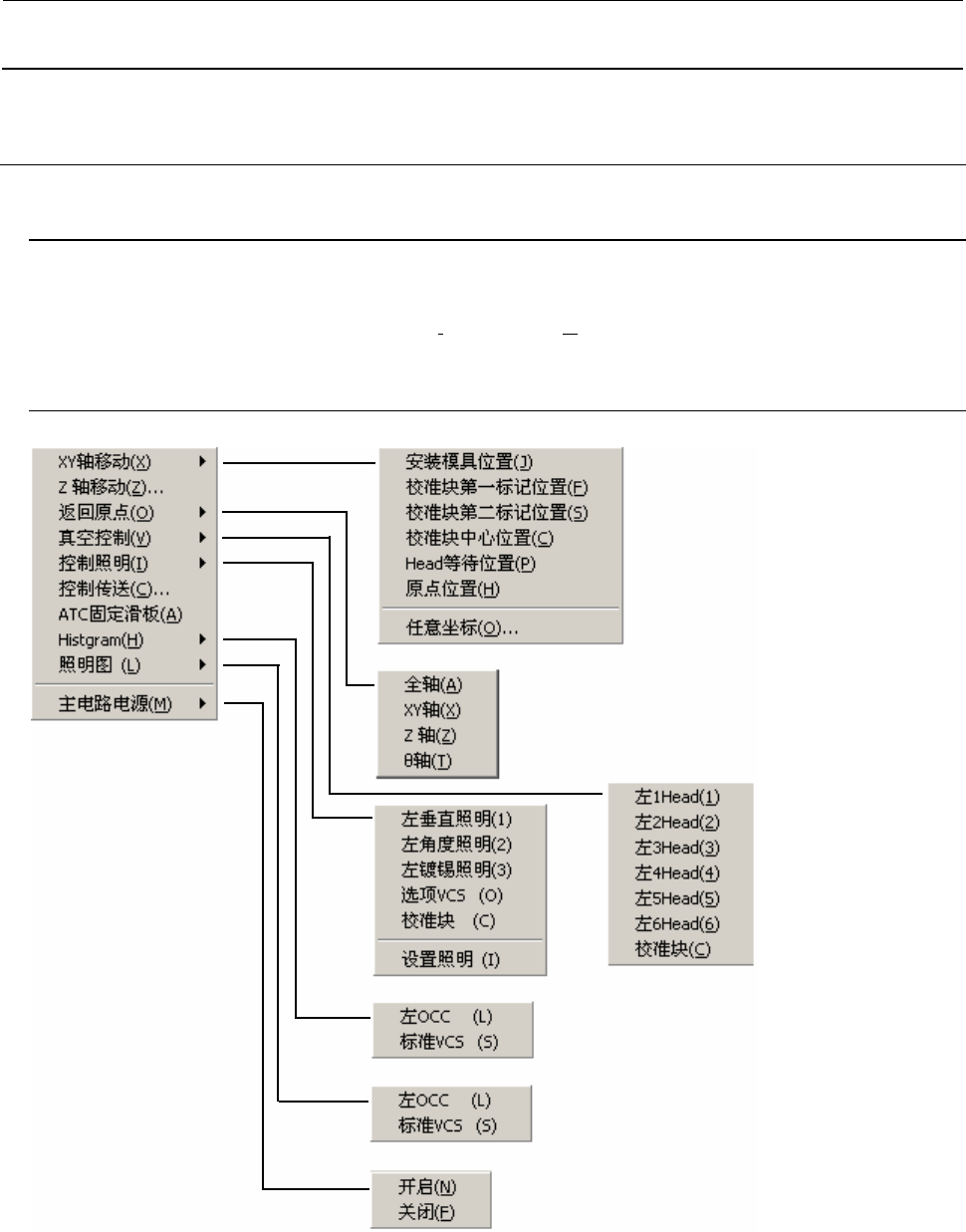

右击鼠标或按 F9 键后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。
设定为没有安装的装置不能选择[初期設置（I
）]的[附属（O）]菜单。
2-2．菜单内容
※ 控制照明、Histogram、照明图的“标准 VCS”项目，须在 MS 参数的 VCS 设定（参阅 3-3-3-3 VCS）
中将标准 VCS 设为 ON 的情况下才可以选择。如在 VCS 设定中设为 ON 的是选配 VCS，则上述项
目将切换为“选项 VCS”。
Rev. 1.0
MS 参数
2-2
2-3．XY轴移动

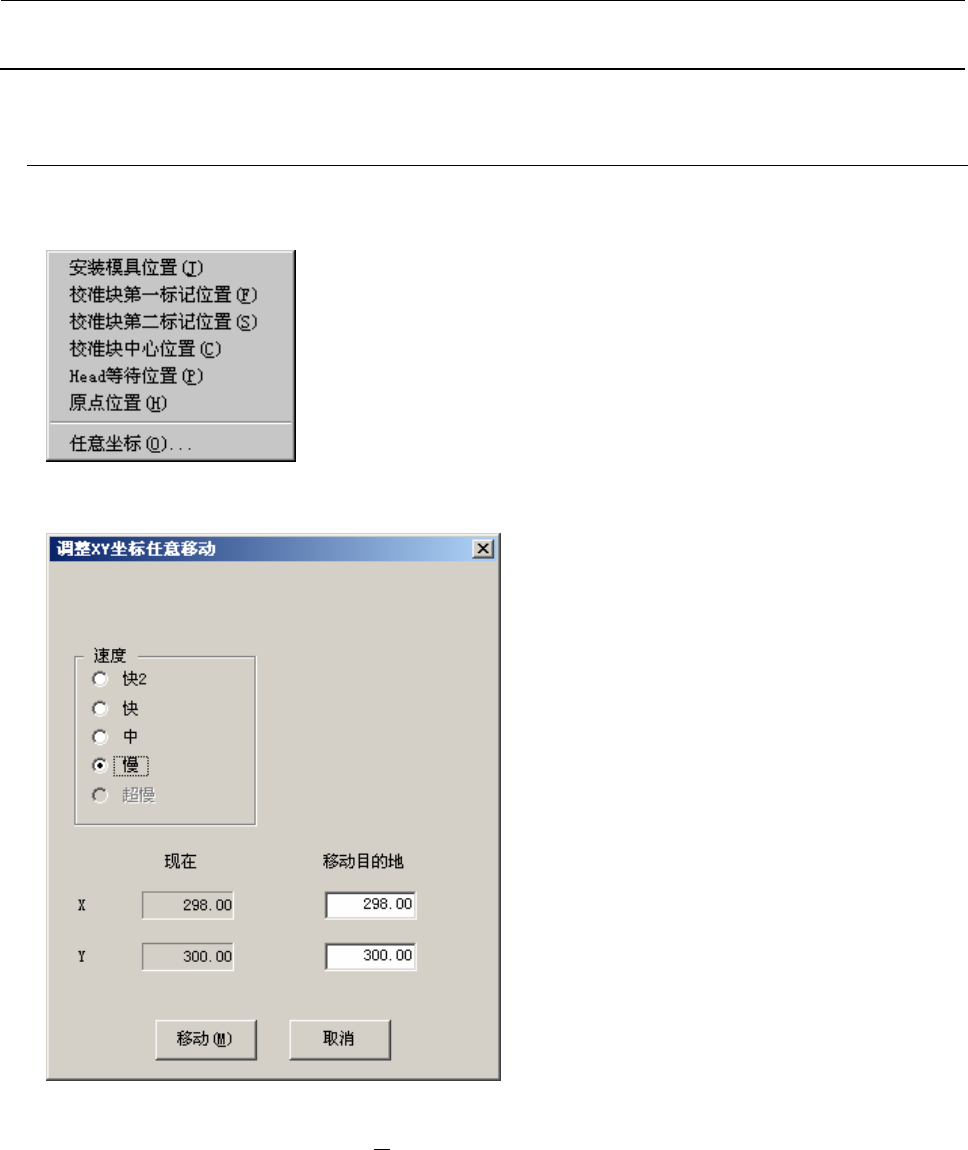

选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。
选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
输入移动目的地坐标，选择＜移动（M
）＞或按 F3 键，移动到 OCC 中心被指定的坐标。
Rev. 1.0
MS 参数
2-3
2-4．Z任意坐标移动

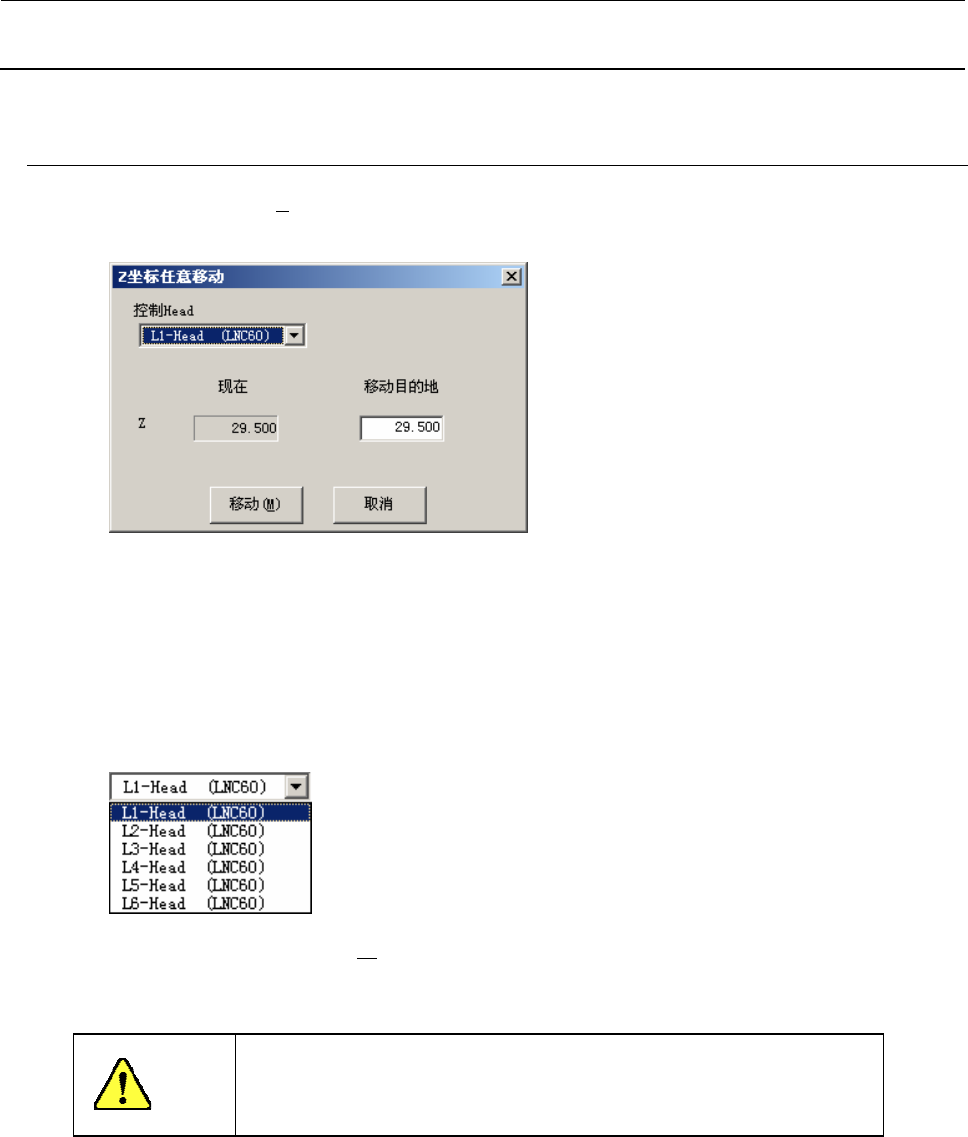

从控制坐标选择[Z 轴移动（Ｚ）...]之后，下述Ｚ坐标任意移动画面被显示出来。
请选择控制对象贴装头。
不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）
按 Alt +↓键，下列画面被显示。
输入移动目标地坐标，选择＜移动（Ｍ
）＞或按 F3 键。
选择的贴装头的 Z 轴移动到被指定的位置。
危险
下降 Z 轴时，请确认 Z 轴下面是否煤右送料器或传送轨等之后在下降。
Z 轴下降到送料器等上后，碰撞送料器，损坏装置。
