Rev. 1.0
MS 参数
3-1
3. 初期設置
注意
变更初期設置仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
3-1．机器规格
3-1-1．功能
设定以下项目。
No. 项目 设定内容
1 传送基准面 机械基准面
2 传送方向 机器的传送方面
3 对应元件高度 对应元件的最大尺寸
4 基板类型 基板的种类
5 机型选项 与机种对应的各选项的设定
3-1-2．使用治具
在本设定不能使用治具。
3-1-3．操作
选择[初期設置（I）][机器规格（C）...]之后，下列的传送规格设定画面显示出来。
项目 设置值
传送基准面 前基准
传送方向 右→左
左→右
元件高度 NC (12mm)
HC (20mm)
基板类型 标准基板
机型选项 长尺基板选项 有／无
Rev. 1.0
MS 参数
3-2
3-2．原点粗调整
3-2-1．功能
原点复位时，请进行示教，让校准部的第 1 标志位置移动到 OCC 中心。
3-2-2．使用治具
本设定不使用治具。
3-2-3．操作

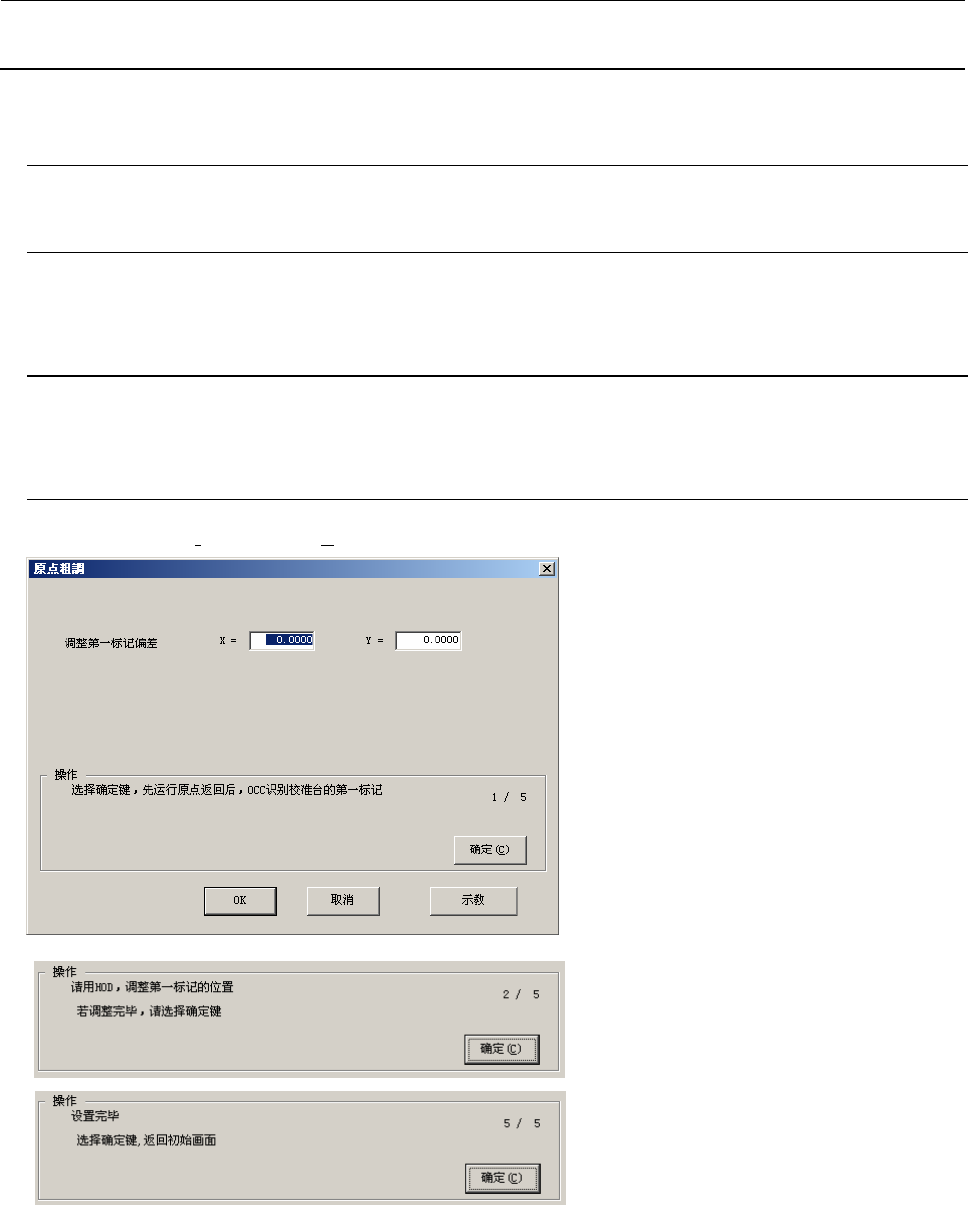

选择了[初期設置（Ｉ）][原点粗调（R）...]之后，写列的原点粗调画面显示出来。
＜１／５画面＞
准备好之后，选择确认。
选择了确认，原点复位后、ＯＣＣ识别移动
到ＣＡＬ部第１标记的标记。显示与设计值
的偏差显示出来。
识别标记时，如果发生异常，清除偏差
显示。
＜２／５画面＞
看ＯＣＣ的监视器，请用演示，把第１标
记调整到视野的中心。（没有变更也请进
行一次演示。）
＜５／５画面＞
设定结束。
确认了选择之后，返回到初期操作画面。
选择确认 OK 之后，确认通知显示，进行
通常（有 CAL 部第 1 标记识别）的原点
复位。
Rev. 1.0
MS 参数
3-3
3-3．附属装置(选项)
3-3-1．功能
设定为安装附属装置。
3-3-2．使用治具
本设定不使用治具。
3-3-3．操作
选择了[初期設置（I

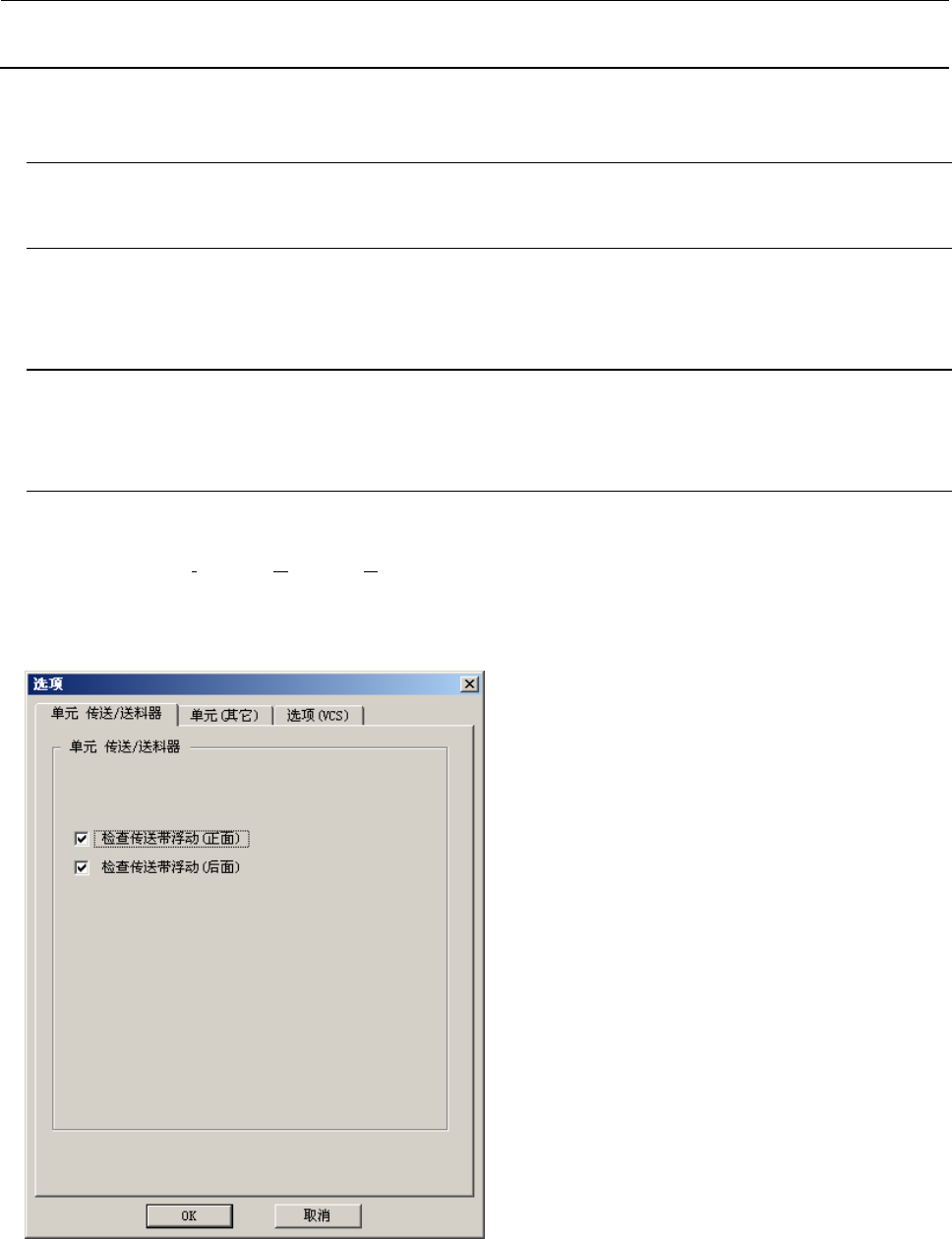

）][选项（O）][单元（U）...]之后，下列选项设定画面显示出来。
3-3-3-1．单元传送/送料器
选择了单元传送/送料器之后，左图被显示出来。
把安装的单元变更为为安装之后，
机器设置的“使
用单元”便自动变成“不使用”。
追加单元等，从未安装变更为安装之后，机器设
置的“使用单元”自动地变成“使用”。
