Rev. 1.1 MS 参数 4-50 ＜ 操作 ・3／４（ 加压破坏情况 ）＞ 选择了确认之后， 测定加压破坏情况 。 确 认从真空状态打开鼓风电磁阀， 贴装头的 真空传感器和真空校准装置 的的真空传 感器的测定值如何变化。 Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示 。 标准值如下所示 。 H e a d 正压突入时间 0 ～ 12ms 正压突入时间 （ Head ） 正压突入时间 （ V.CAL ）
Rev. 1.1
MS 参数
4-49

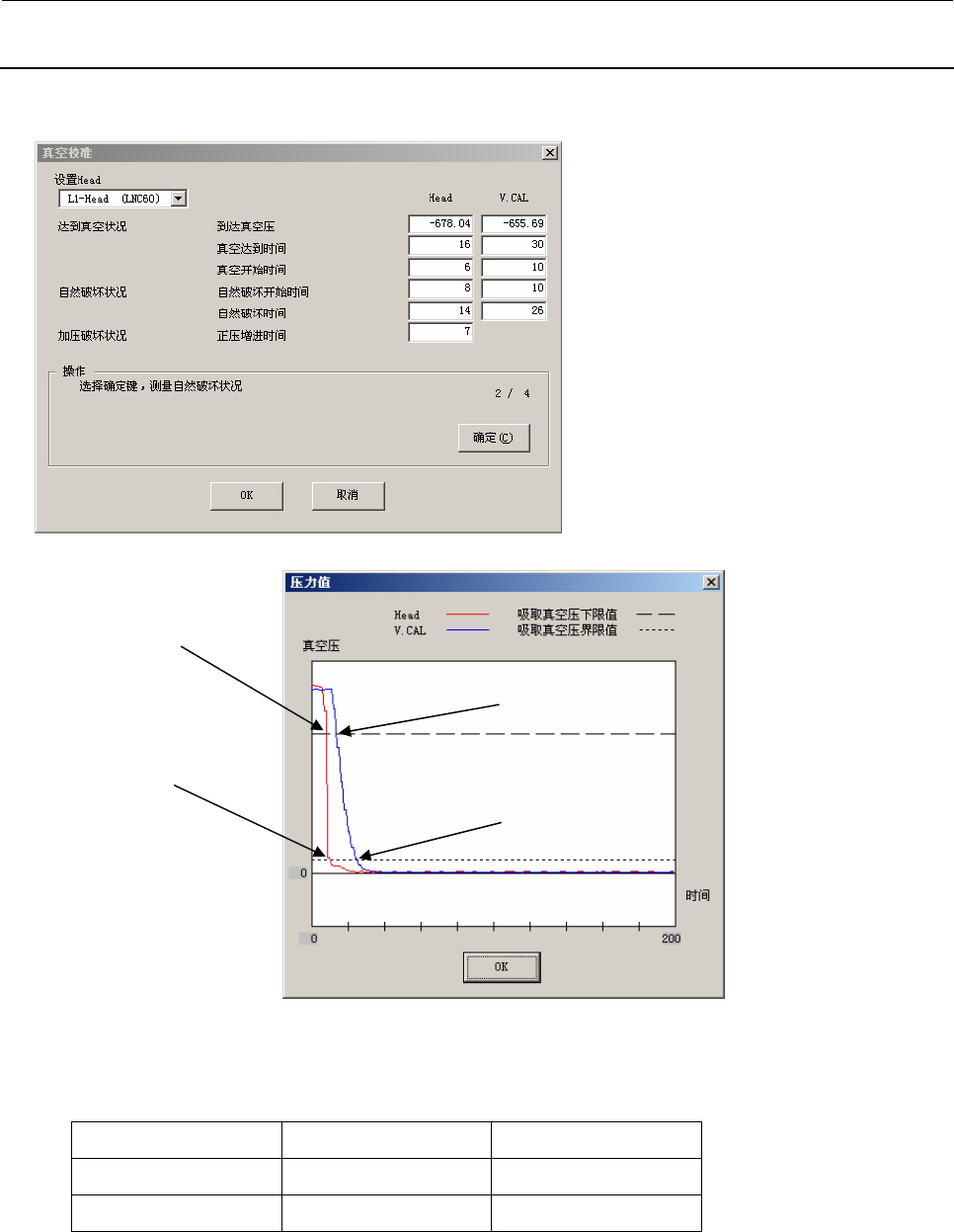

＜操作・２／４（自然破坏情况）＞
选择了确认之后，测定“自然破坏情况”。
关闭了真空电磁阀之后，确认贴装头的真
空传感器和真空校准装置的真空传感器
的测定值如何变化。
贴装元件时不使用鼓风，真空压为自然大气压（被破坏）贴装元件。
标准值如下所示。
Head V. CAL
自然大气压开始时间 0～13ms 0～15ms
自然大气压破坏时间 0～19ms 0～30ms
选择了 OK 之后，返回原来的画面。
自然破坏开始时间
（Head）
自然破坏时间
（Head）
真空破坏开始时间
（V.CAL）
真空破坏时间
（V.CAL）
Rev. 1.1
MS 参数
4-50
＜操作・3／４（加压破坏情况）＞
选择了确认之后，测定加压破坏情况。确
认从真空状态打开鼓风电磁阀，贴装头的
真空传感器和真空校准装置的的真空传
感器的测定值如何变化。
Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示。
标准值如下所示。
Head
正压突入时间 0～12ms
正压突入时间
（Head）
正压突入时间
（V.CAL）
Rev. 1.0
MS 参数
5-1
5. 版本升级
图像 IP-X5R 电路板以及 LNC60 的动作程序保存在 ROM 里。此动作程序的版本升级用 MS 参数进行。
5-1．图像
选择了[其它（T）] [版本升级（Ｕ）][图像（V）...]之后，传送图像到
程序数据的询问被显示出来。
（１）处理概要
对于上述询问按＜OK＞按键之后，读取硬盘上的系统目录（D:\juki\data\imgcpu）中的《JX200.DAT》，
传送到图像装置。此时，如果找不到程序数据文件时，显示以下的通知停止。
写入处理结束后，视觉监视器显示出结果。
关闭电源重新起动，确认传送的版本。
