Rev. 1.1 MS 参数 4-44 4-9 ． T 轴偏差 4-9-1 ． 功能 出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。 4-9-2 ． 使用治具 本设定不使用治具。 4-9-3 ． 操作 选择了[偏差设置( Ｏ )][ T 轴偏差( Ｇ )...]之后，显示下图所示的 T 轴偏差设定界面。 请以计算机计算测定结果，设定参数。
Rev. 1.1
MS 参数
4-43
4-8-2．使用治具
不是自动测定，治具不规定。
4-8-3．操作
选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
输入贴片综合偏差时，请根据元件数
据的计测时的θ速度手工输入偏差值。
Rev. 1.1
MS 参数
4-44
4-9．T轴偏差
4-9-1．功能
出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。
4-9-2．使用治具
本设定不使用治具。
4-9-3．操作
选择了[偏差设置(Ｏ)][T 轴偏差(Ｇ)...]之后，显示下图所示的 T 轴偏差设定界面。
请以计算机计算测定结果，设定参数。
Rev. 1.1
MS 参数
4-45
4-10．VAC-CAL偏差
4-10-1．功能
设定真空校准装置的安装位置。
4-10-2．使用治具
本设定不使用治具。
4-10-3．操作

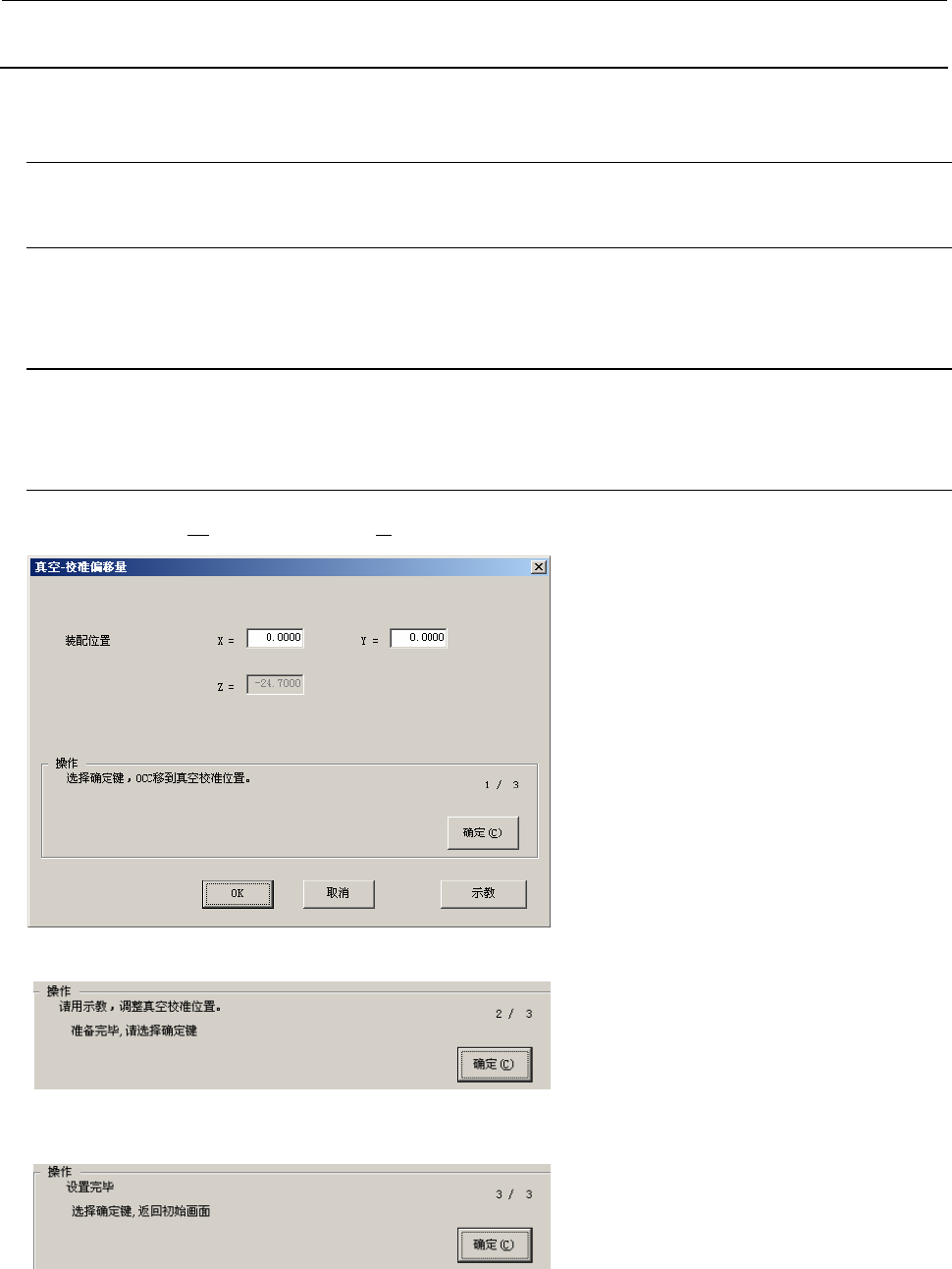

选择了[偏差设置(Ｏ)][ VAC-CAL 偏差(Ｂ)...]之后，显示下图所示的 VAC-CAL 偏差设定界面。
＜操作・１／３＞
准备完毕，请选择确定键。选择确定键后，
左 OCC 移到真空校准装置上。
＜操作・２／３＞
请利用示教进行调整，使真空校准装置位
置大致处于监视器的十字光标中心。
准备完毕，请选择确定键。
＜操作・３／３＞
设定完毕。
选择确定键后，回到初期设置画面。
