Rev. 1.1 MS 参数 4-29 ＜ 操作 ・５／７＞ 用演示， 把监视器的十字游标移动到标记 中心，按 HOD 确定件 。 准尉完毕，请选择确认。选择了确认之后，进行偏差测定 。 测定完毕，用测定结果计算新的组装位置、组装角度。根据计算的偏差，把标记移动到 VCS 的中心 。 ＜ 操作 ・６／７＞ 从 LNC60 贴装头卸下吸嘴 。 准备完毕，请选择确认 。 ＜ 操作 ・７／７＞ 设定完毕 。 选择了确认之后，返回初期設置画面 …
Rev. 1.1
MS 参数
4-28
4-5-4．VCS摄像机偏差
4-5-4-1．功能
取得 VCS 摄像机的坐标值和组装角度（对 X、Y 轴的倾斜）。
4-5-4-2．使用治具
・Cal 部件 V（E5190729000） ・508 或 508C 吸嘴
4-5-4-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机偏差（Ｆ）...]之后，显示出下面的ＶＣＳ摄像机偏差设定画面。
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。不影响机器设置的“使用装
置”的设定。（没有检查（不使用）装置也
可选择）
请把 CAL 部件 V（E5190729000）安装到 CAL 部件台上。请把 508 号吸嘴安装到 LNC60 贴装头上。
准备完毕，请选择确认。选择确认之后，用 LNC60 贴装头，把 CAL 部件 V 从 CAL 部件台移动到 CAL 块。
＜操作・３／７＞
请把５０８号吸嘴安装到 LNC60 贴装头上。
准备完毕，请选择确认。
选择确认之后，识别 CAL 部件 V，用 LNC60 贴装头吸附，移动到识别位置。
Rev. 1.1
MS 参数
4-29

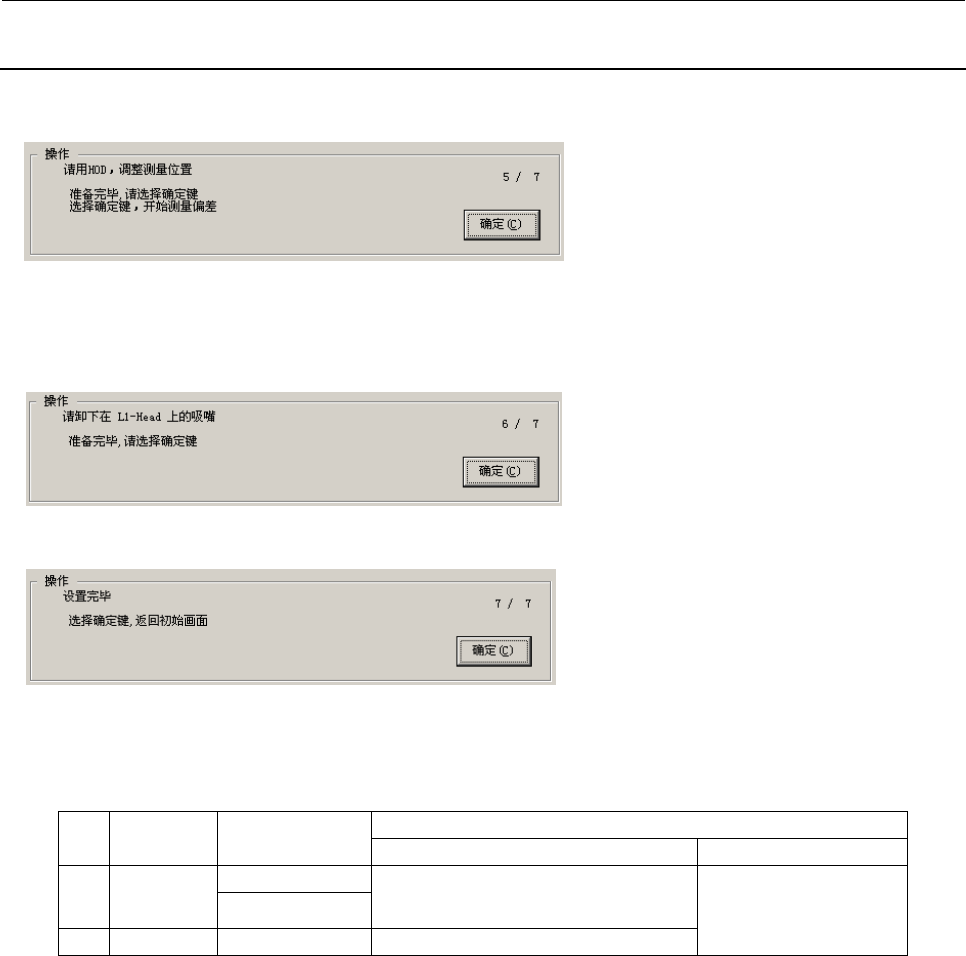

＜操作・５／７＞
用演示，把监视器的十字游标移动到标记
中心，按 HOD 确定件。
准尉完毕，请选择确认。选择了确认之后，进行偏差测定。
测定完毕，用测定结果计算新的组装位置、组装角度。根据计算的偏差，把标记移动到 VCS 的中心。
＜操作・６／７＞
从 LNC60 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期設置画面。
4-5-4-4．MSP 允许值
MSP 值不良时
No. 项目 MSP允许值
异常点 调整(检查)项目
X ±3mm
1 组装位置
Y ±3mm
图像识别贴装精度不良
（在识别范围装不下被识别元件）
2 组装角度 A ±0.5° 图像识别贴装精度不良
VCS 组装位置的调整
Rev. 1.1
MS 参数
4-30
4-5-5．VCS通用参数
4-5-5-1．功能
让 VCS 可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用 VCS 把图像数据 2 值画，进行调整。
4-5-5-2．使用治具
・Cal部件 V（E5190729000） ・508 或 508C 吸嘴
4-5-5-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ通用参数（Ｃ）...]之后，显示出下面的调整ＶＣＳ共通参数的画面。
＜操作・１／７＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。不影响机器设置的“使用装
置”的设定。（没有检查（不使用）装置也
可选择）
把 CAL 部件 V 安装到 CAL 台上。把 508 号吸嘴安装到 L2 贴装头。
